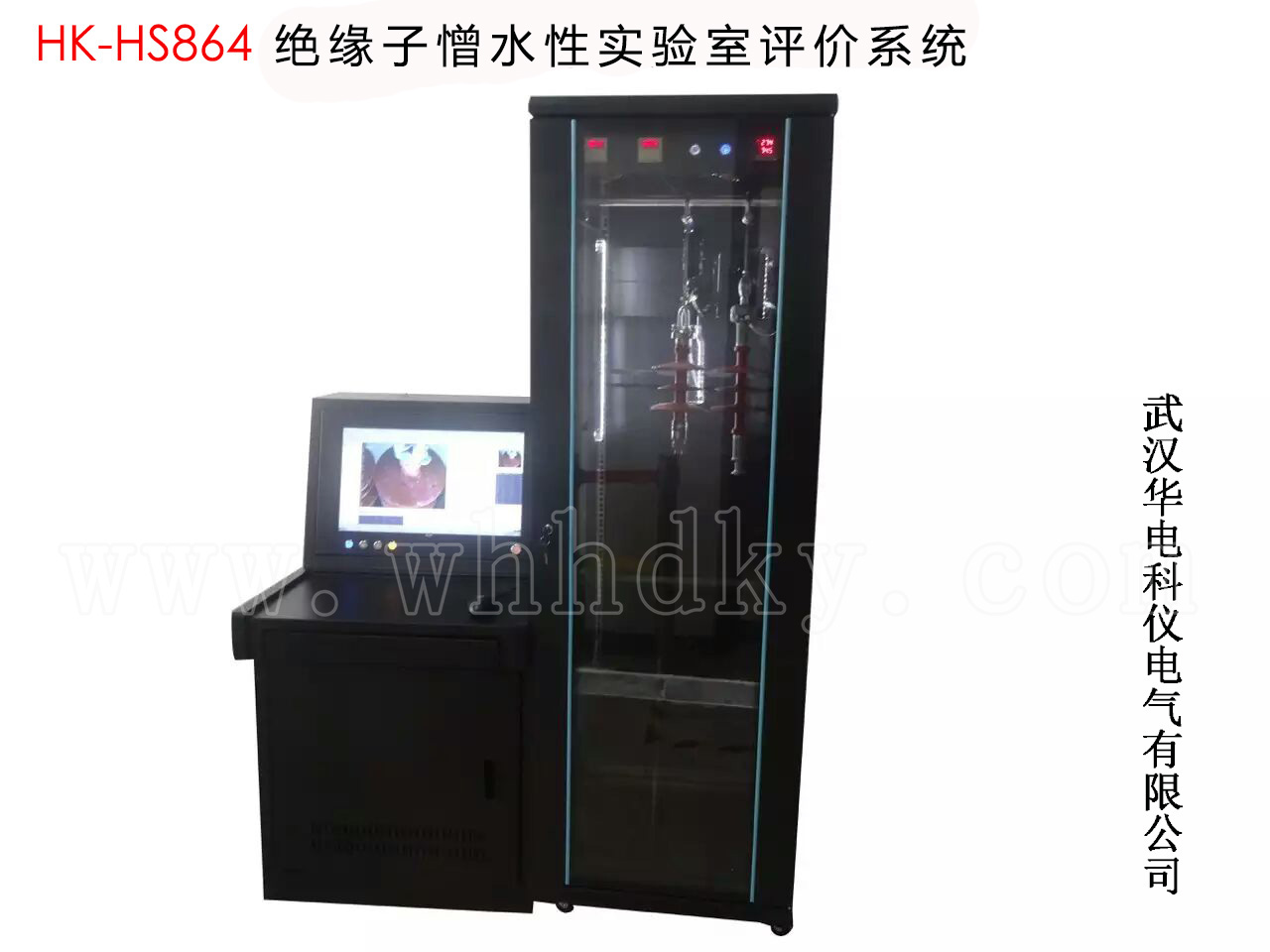

HK-HS864 绝缘子憎水性带电检测装置产品概述
HK-HS864 绝缘子憎水性带电检测装置、绝缘子良好的憎水性可以很好的防止污闪，减少事故发生。所谓憎水性是指绝缘子表面不易受潮，吸附的水分以不连续的孤立小水珠的形式存在，不形成连续水膜，从而限制了表面泄漏电流，提高闪络电压。憎水性等级较差的绝缘子在运行中极易发生沿面闪络,造成污闪。污闪事故往往造成大面积、长时间停电,导致经济受到严重损失，因此复合绝缘子在出厂前必须进行憎水性等级评价。
复合绝缘子憎水性实验室评价系统是基于IEC推荐的由瑞典输配电研究所（STRI）提出的憎水性检测技术喷水分级法，按照电力行业标准（DL/T 864-2004，GB24622-2009）中对喷水分级法的规定，对绝缘子伞裙进行精确定量喷洒水雾；拍摄被测绝缘子表面高清憎水图片；并由憎水性分析软件进行分析；软件基于先进的数字图像处理技术，通过提取憎水性图片的信息熵、种子率、频谱幅值等信息，计算水珠或水迹的形状因子和面积百分比，对复合绝缘子的憎水性状态进行客观判断，最终按照DL/T810-2012中对憎水性的等级特征描述，确定绝缘子憎水性级别。
（1）采用喷水分级法（即HC法）辅助以静态接触角法（即CA法）
（2）工作人员把待测绝缘子挂入试验机柜。
（3）先对待测伞裙进行定量喷洒水雾，然后用设备上的相机对喷水后的绝缘子进行拍照保存。
（4）将拍摄存储到电脑上的憎水性图像导入憎水性分析软件中，进行判断绝缘子的憎水等级。
喷水分级法将绝缘子表面憎水性分为HC1-HC7 七个等级，HC1级对应憎水性最好的状态，HC7则对应完全亲水性的表面。本装置采用如下所述的两种方法来对绝缘子表面的憎水性状态进行分级。
（1）图像对比法

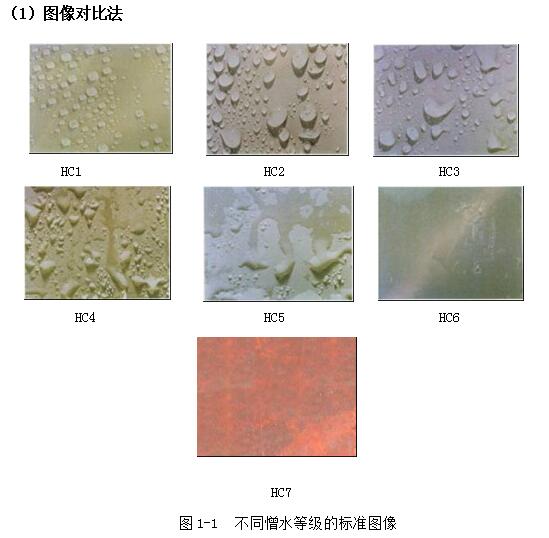

表1 不同憎水性等级的图像特征描述（注：θr接触角）
|
HC值 |
绝 缘 子 表 面 水 滴 的 状 态 |
|
1 |
仅形成分离的水珠，大部分水珠θr≥80° |
|
2 |
仅形成分离的水珠，大部分水珠50°<θr<80° |
|
3 |
仅形成分离的水珠，水珠一般不再是圆的，大部分水珠20°<θr≤50° |
|
4 |
同时存在分离的水珠和水膜（θr＝0°），总的水膜覆盖面积<被测面积的90％，最大的水膜面积<2cm2 |
|
5 |
总的水膜覆盖面积<被测面积的90％，最大的水膜面积>2cm2 |
|
6 |
总的水膜覆盖面积>被测面积的90％，有少量的干燥区域（点或狭窄带） |
|
7 |
全部试验面积上覆盖了连续的水膜 |
（2）改进形状因子法
通过计算绝缘子憎水图像中的最大水珠（或最大水膜）的面积比K和形状因子fc，并依据表2-1所示判据来进行分级。面积比K的计算公式为：
（2－1）式中，最大水珠（水迹）的面积和图像总面积的单位均为像素。形状因子fc由专用计算公式得到。
