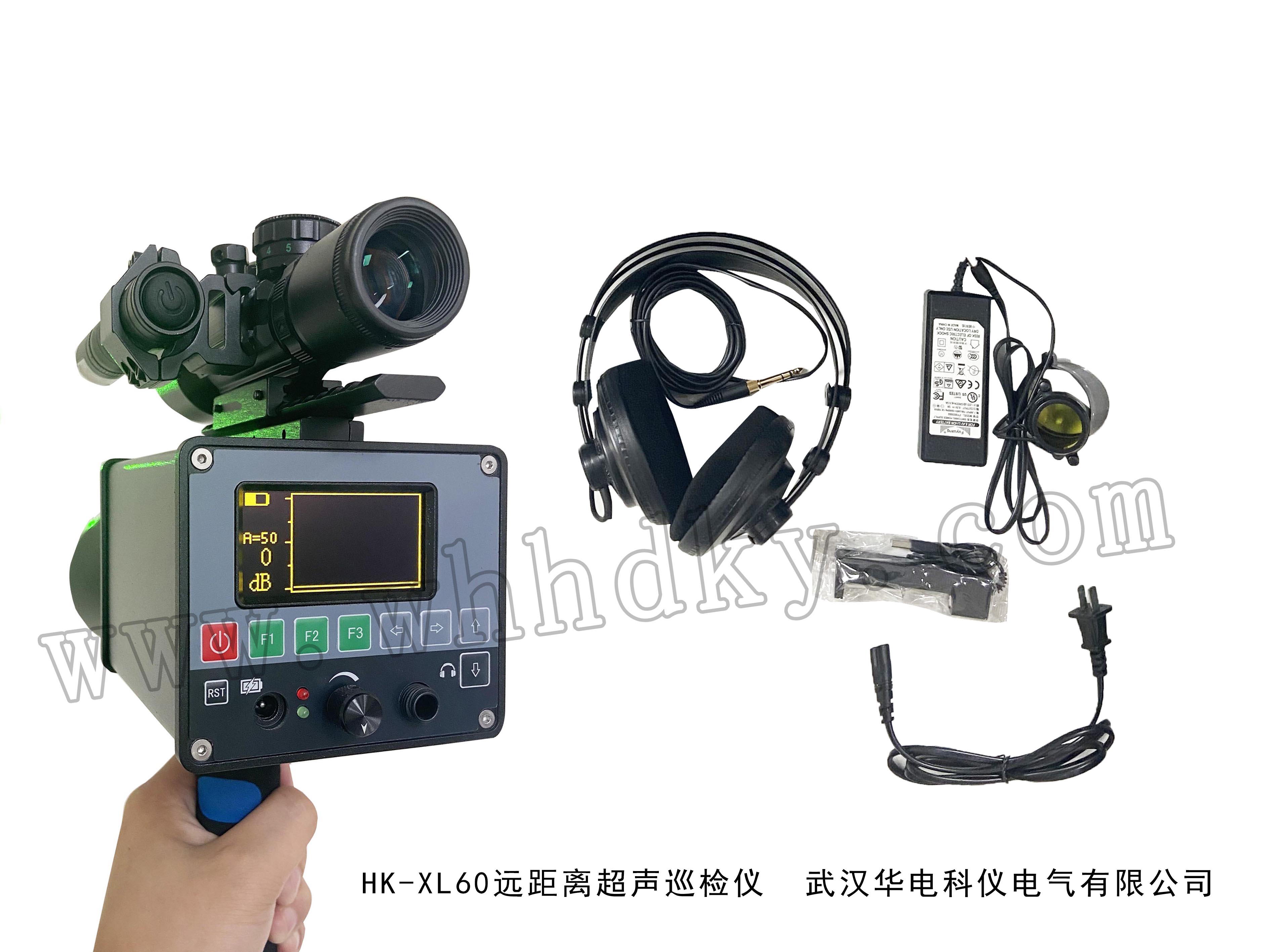

HK-XL60远距离超声巡检仪产品概述
     巡检仪适用于主变及GIS的局部放电巡检定位，也适用于绝缘子局部放电、电缆头爬电、高压开关柜内部放电的发现并定位。

1、功能

（1）对运行带电变压器、GIS等高压一次设备不接触扫描，发现并定位某种类型局部放电；

（2）对变压站开放（露天）设备带电扫描，发现并定位各种局部放电：电晕、电弧、闪络、爬电、断线、拉弧等；

（3）对运行中的高压开关柜扫描，发现局放并定位；

（4）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局放检测及定位；

（5）在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；

（6）大型油浸式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪扫描试品。可很快发现并定位外部放电点，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。并且内外放电都能准确定位。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；

（7）高压密封气体液体的泄漏检测

2、特点

（1）手持非接触、可视化、可听并显示波形、带电不接触检测；

（2）信号接收范围：最远可达50m；

（3）信号放大倍数大、灵敏度高；

（4）强度适中的绿色激光描准，阳光下人眼易跟踪；

（5）专用，聚焦能力强；

（6）显示器可时时显示波形，最大值显示，定位准确，安全可靠，简单实用

（7）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测；

结构:手枪式

电路系统:抗干扰滤波的模拟电路及数字电路

测量量程:-7dBμV ~ 68dBμV

分辨率:1dB

误差:±1dB

频率范围 20—150kHz

传感器灵敏度:-65dB (0dB = 1volt/μbar rms SPL）

传感器中心频率:40kHz

传感器直径 16mm

显示:OLED液晶显示并有背光

电池:锂电池

工作时间：约10时

耳机:高清晰耳麦，方便戴安全帽

指示:dB值、波形、电池状态
