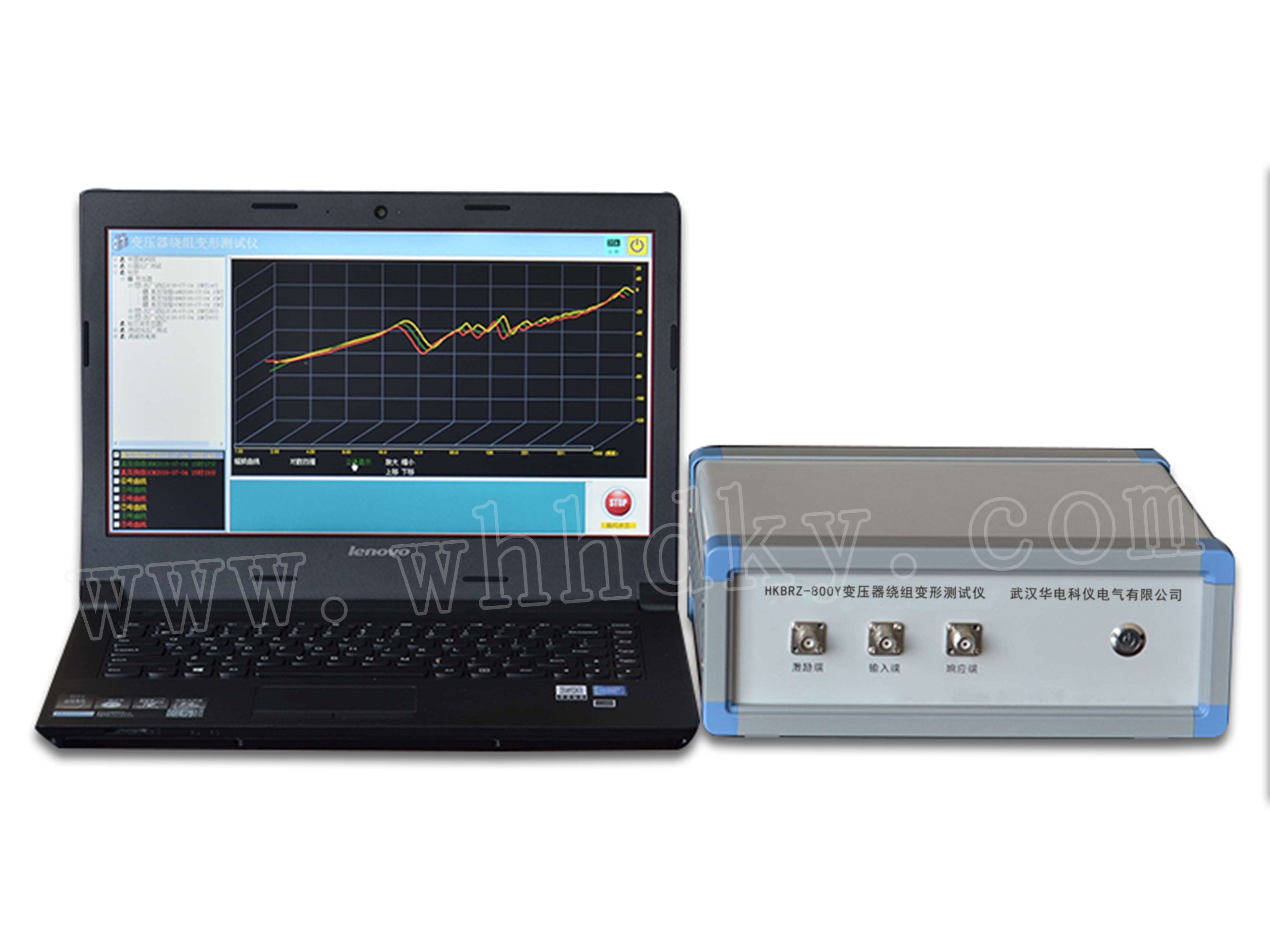

l 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
l 测量速度快，对单个绕组测量时间1-2分钟以内。
l 频率精度非常高，精度高于0.005% 。
l 数字化频率合成，频率稳定性更高。
l 5000V电压隔离、充分保护测试电脑安全。
l 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 分析软件功能强大，软件、硬件指标满足国标DL/T911-2016。
l 软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。
l 软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。
l 现场接线简单、使用方便。
功能特点
详细参数
l 测量速度：单相绕组1分钟-2分钟
l 输出电压：20Vpp，测试中自动调整
l 输出阻抗：50Ω
l 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
l 扫频范围：100Hz－2MHz
l 频率精度： 0.005%
l 扫频方式：线性或对数，扫频间隔和点数可任意设置
l 曲线显示：幅频曲线（相频曲线，选配）
l 测量动态范围宽：－100dB～20dB
l 检测精度：优于±0.5dB
l 供电电压：AC220V±10%
l 主机重量：3.6kg
l 主机体积:272mm*258mm*95mm
