1．技术性能完全符合国家标准DL/T 911-2004《电力变压器绕组变形的频率响应分析法》；
2．使用高性能嵌入式处理芯片、数字窄带滤波等技术，有效地抑制工频及高频干扰；

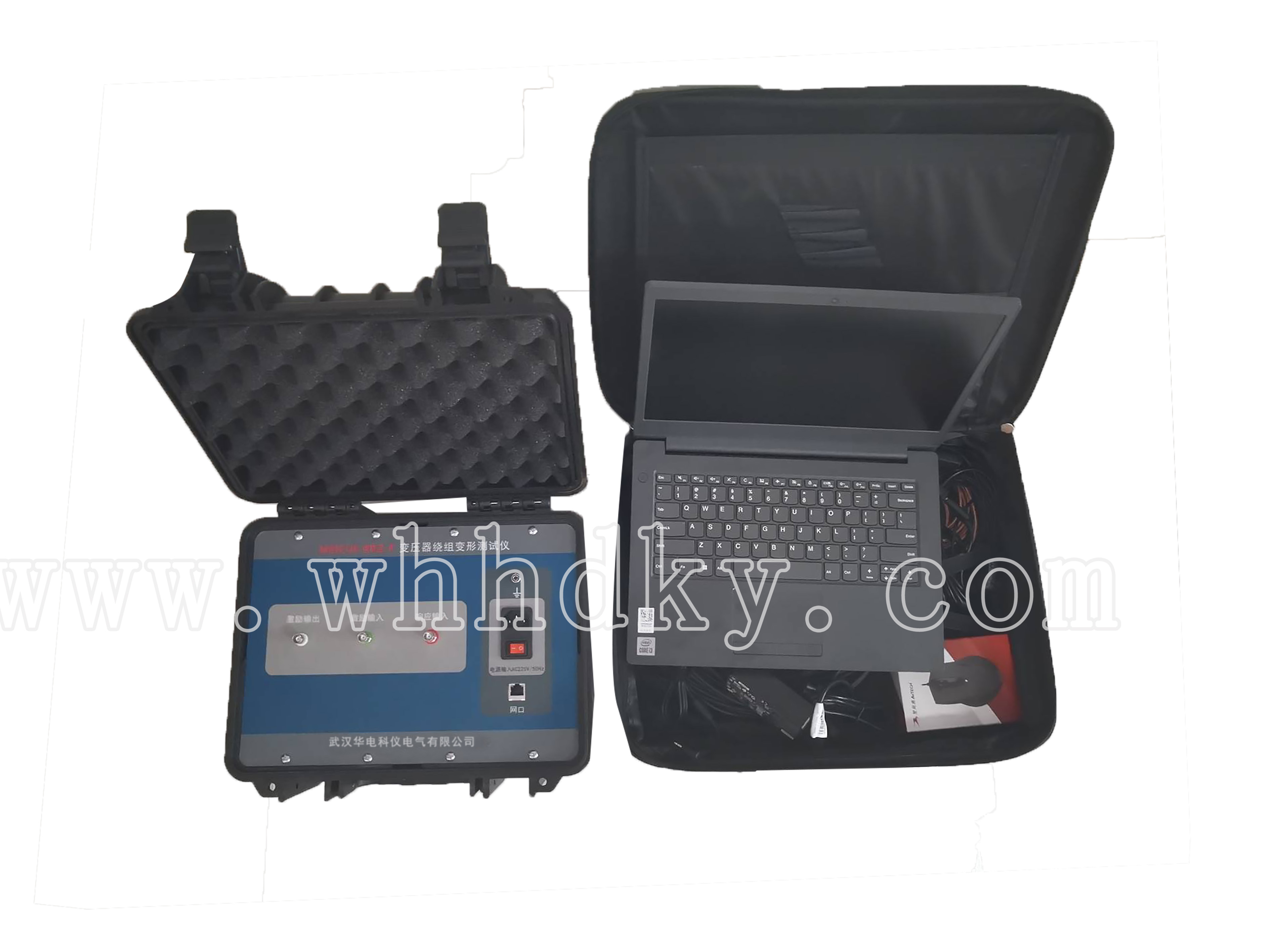

3．可使用有线网络和无线WIFI（分体机）两种方式连接测试仪，方便现场测量使用；
4．扫频范围从1KHz~2000KHz, 可以灵活选择扫频方式，便于数据对比分析；
5．测量速度快，平均1000个频率点，测量时间不超过1分钟；
6．一体机采用高可靠性工业电脑，屏幕分辨率为1024X800, 显示效果清晰细腻；
7．多种图谱和数据结果展示，如幅频图，差异曲线，差异彩虹条等，曲线高度自适应调整，有助细节观测；
8．系统主要功能都在一个操作界面内完成，方便用户操作；
9．对测试数据可作“封存”，保护数据，方便后续纵向对比；
10．支持测试数据报表生成和打印输出；
11．短路保护，确保在接线时不小心短路情况下不损坏仪器。

1.1 主要技术指标
1） 扫频特性
频率范围：1KHz~2MHz（频率精确度0.005%）
输出阻抗：50Ω
输出幅值：20Vpp（最大），输出幅度软件自动调节
扫频方式：采用线性分布的扫频检测方式, 等间隔（可选间隔：0.5kHz/1kHz/2kHz，默认1kHz）
2） 信号检测
检测范围：-100dB~+20dB
检测精确度：-60dB~+20dB的范围内检测精确度±1dB
            -80dB~ -60dB的范围内检测精确度±2dB
3） 数据显示
显示图谱：幅频/差异曲线/差异彩虹条
频率范围：1KHz~2MHz（可选）
数据对比：待分析数据以指纹数据作为参照对比
4） 阻抗匹配
信号检测端输入阻抗：1MΩ
5） 选频滤波特性
数字滤波器选频带宽为测量频率的0.5%
6） 电源
交流220V，50Hz
7） 物理特性
尺寸：410*268*110 mm   重量：4.5kg（不含包装箱）
8） 适用环境
温度：-10℃～45℃    湿度：<90%，无凝露




1.  变压器绕组变形测试仪使用说明书          1份
2.  变压器绕组变形测试仪出厂检验合格证     1份
3.  变压器绕组变形测试仪装箱单              1份
