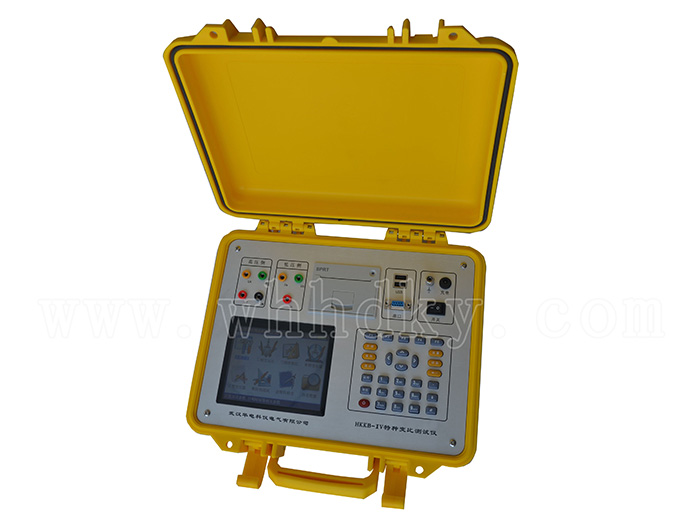

HKKB-IV台式特种变比测试仪

设备名称:台式特种变比测试仪型号:HKKB-IV数量:1台套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

HKKB-IV台式特种变比测试仪产品简介:
为了有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。

在电力变压器生产 、用户交接和检修试验过程中,变压器变比试验是常见而必做的项目。

HKKB-IV台式特种变比测试仪具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还可以进行盲测(不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号,同时能准确测量相角)的手持式变比测试仪。

能适应各种大中小型变压器变比测试的需要(包括Z型变、整流变、电炉变、非整点的移相变、平衡变、斯科特及逆斯科特变压器)技术先进,测试项目完善,测量参数全面的变比测试仪。

功能特点





 1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。

 2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号。

 3、采用变频测量方式,精度高、抗干扰强。

 4、相角测量功能:准确测量高、低压侧之间的相位角,可以对非整点的变压器进行变比和角度的测量。

 5、六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况。

 6、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。

 7、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。

 8、同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值。

9、抗振性好:军品接插件的使用增强了抗振性能。

10、 采用5.6寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。

11、 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。

12、携带方便:体积小,重量轻。

13、可选装高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行800次以上的测量。





详细参数

1、变比测量范围:0.8~10000。

2、测量速度快:1分钟内完成三相测试。

3、测量精度: 高压侧电压的测量精度0.05%

低压侧电压的测量精度0.1%

相角测量精度:0.1°

变比测量精度 0.1%(0.8-3000)

0.2%(3000-10000)

根据用户要求可订制全量程0.1级的设备

4、携带方便、适合野外作业。

5、重量:3Kg
