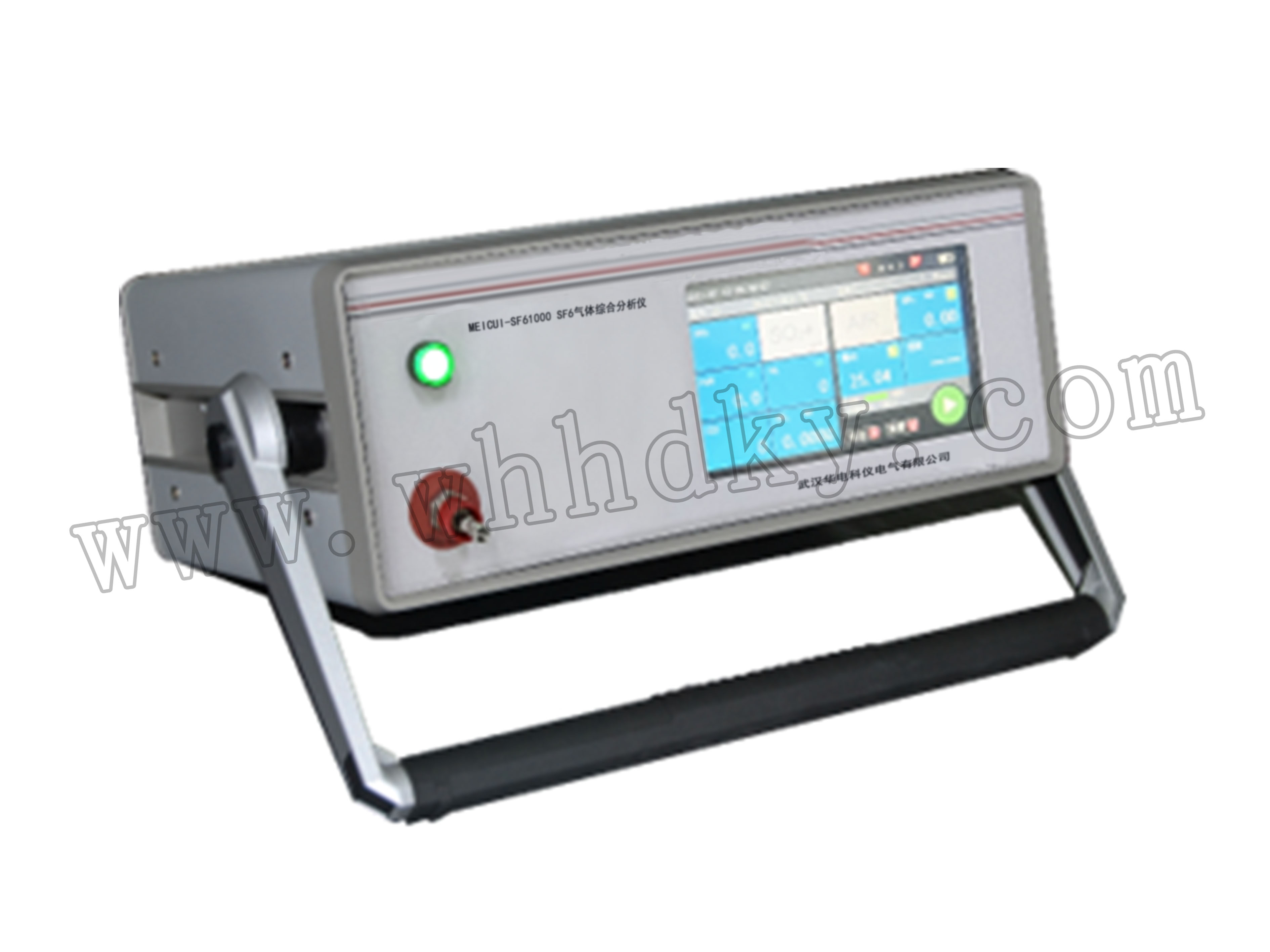

MEICUI-SF6 1000  SF6气体综合分析仪，是一款模块化设计的测试设备，配置相应的检测模块后可用于测定电气设备中SF6气体分解产物(SO2、H2S、CO、HF、)含量、SF6纯度及湿度。








1．分解物检测模块：SF6气体杂质检测模块采用进口电化学传感器，配置相应测试卡后可用于特定污染物的测定，分别是SO2测试卡、H2S测试卡、CO测试卡、HF测试卡 [其它特定污染物测试用户可与我公司联系定制相应测试卡]。其基本单元装有计算机板用于测量过程控制、获取和存储数据。
2．纯度检测模块：SF6纯度检测采用德国进口带温度补偿的热导传感器,结合为之特别设计的双重恒温绝热系统，最大限度地保证测量不受样气温度和环境温度影响，快速获取稳定可靠的SF6气体纯度值和Air 数值。
3．湿度测量模块：湿度测量部分采用荷兰VAISALA公司湿度传感器，仪器可将不同温度的被测气体测量结果转换为20℃标准条件下的湿度值，便于用户判定被测设备绝缘气体微水含量是否符合国家标准规定。

SF6气体分解物检测模块


检测原理	基于电化学传感器检测技术
测量范围	SO2检测范围0～100μL/L，0～2000μL/L、H2S检测范围0～100μL/L、 CO检测范围0～1500μL/L、HF检测范围0～2000μL/L
精度	SO2、SOF2、H2S：测量值≤10µL/L时，误差≤±0.3µL/L，测量值＞10µL/L时，误差≤±3%； CO：测量值≤50µL/L时，误差≤±1.5µL/L，测量值＞50µL/L时，误差≤±3%； HF：测量值≤200µL/L时，误差≤±10.0µL/L，测量值＞200µL/L时，误差≤±5%
重复性	SO2、H2S、：测量值≤10µL/L时，重复性≤±0.3µL/L，测量值＞10µL/L时，重复性≤±2%； CO、HF：测量值≤50µL/L时，重复性≤±1.0µL/L，测量值＞50µL/L时，重复性≤±2%；
稳定时间	3～5min

SF6纯度检测模块


检测原理	基于热导检测技术
测量范围	0～100% SF6、Air
精度	＜0.2%
重复性	SF6纯度重复性≤±0.2%
分辨率	纯度：0.01%；Air：0.0001%；CF4：0.0001%
测量时间	预热稳定后，每单次测量时间：≤20s





湿度检测模块

检测原理	阻容法
测量范围	-80℃～室温
精度	＜±0.5℃
重复性	≤±0.1 ℃
分辨率	0.01 ℃
测量时间	预热稳定后，≤5min
