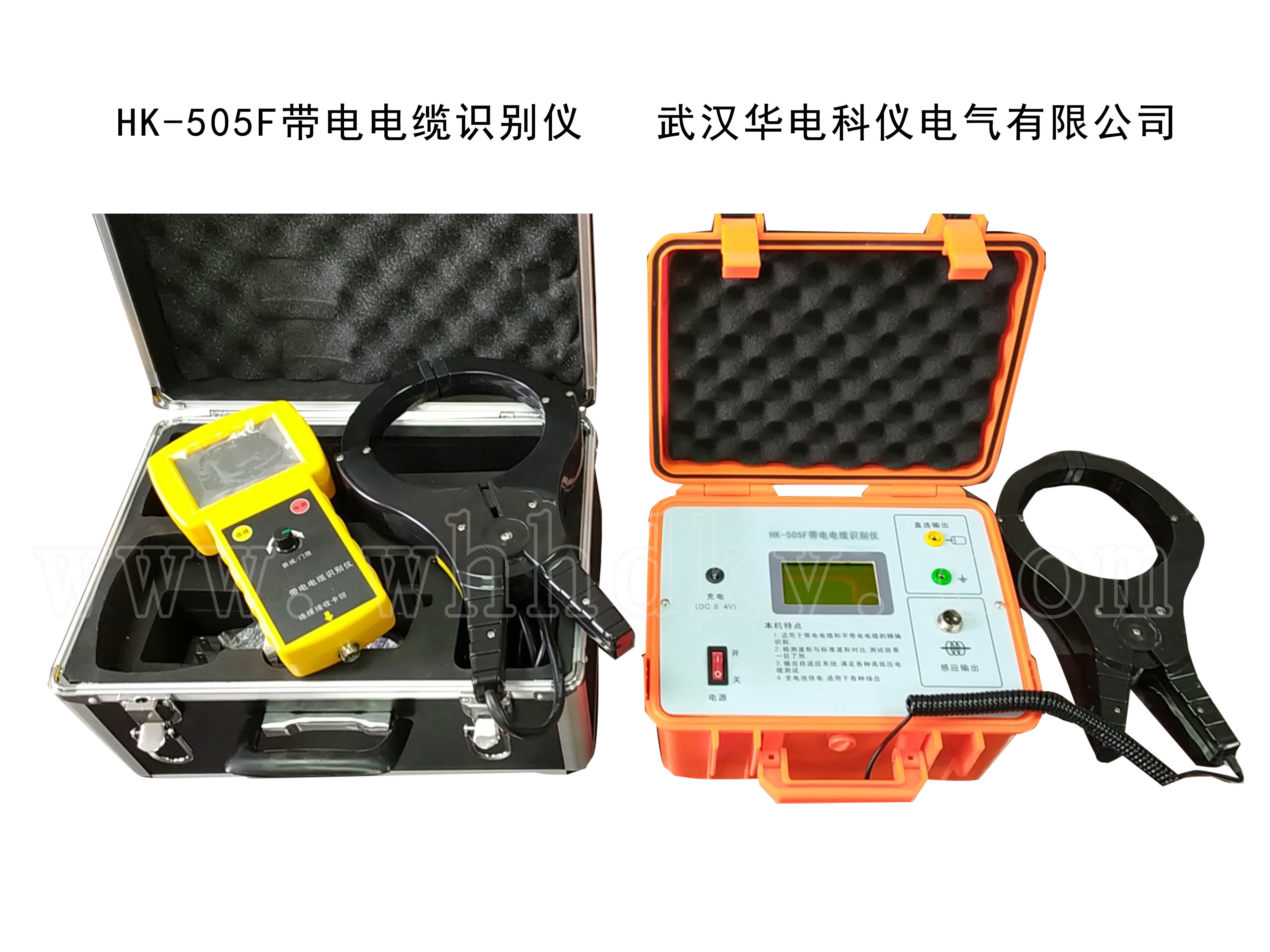

HK-505F带电电缆识别仪
HK-505F带电电缆识别仪
设备名称:带电电缆识别仪 型 号:HK-505F 数 量:1台套 生产厂家:武汉华电科仪电气有限公司
说明书下载
鉴定证书
购买与技术支持
咨询热线:027-88933327
产品概述
HK-505F带电电缆识别仪产品简介:
HK-505F带电电缆识别仪是本公司最新研制的新型电缆判定设备,用以解决长期以来高压运行电缆的判定问题,从而替代老一代电缆识别只能用于停电电缆判定的局限性,使带电电缆的带电识别成为现实。
本设备的设计采用了微电子技术,使整体设计指标比以往的常规电缆识别仪好,运行速度更高,更贴近用户,使用者在操作中更能得心应手运用自如,是电力行业电缆测试设备更新换代的产品。
功能特点
HK-505F带电电缆识别仪主要性能特点:
1.本设备采用比较法进行电缆判定,采用双波形显示方式,将现场测试波形与本机内的校准波形相比较。达到一致时即可确定,识别准确率非常高,远远优于以往的表头指示方式。
2.自动存储校验波形,在每次开机时,将自动调用上次校准波形和相应的调节参数。
3.本仪器采用两种工作模式进行工作,测试模式和校准模式。
4.发射机和接收机均采用液晶显示,菜单提示操作,使操作更简单。
5.带电电缆识别时采用感应发射钳夹在电缆外皮上进行电磁耦合输出,不再要求电缆停电测试,从而减少和避免的高压停电的机会,提高供电效率。
6.本设备同时具备普通电缆识别则的功能。对于要停电施工的电缆,可将输出信号通过直连夹,直接连接到电缆上,可按常规带电电缆识别仪一样正常识别。
7.全部采用工业级元器件,具有良好的抗干扰和本仪器采用电缆识别模式,对带电电缆或不带电电缆均可进行测试。并能可靠识别所要进行测试的电缆。
8.本设备由发射机、接收机两大部分组成。并配有相应的发射钳(用于带电电缆识别)、直连线(用于不带电电缆识别)、接收钳等相应部件组成。
9.本设备全部采用锂电池供电,可广泛应用于带电或不带电施工现场使用。大大的方便了使用者在任何情况下进行测试。
10.本设备采用单相直流脉冲方式输出,最大输出电流可达50A,可满足常规敷设的电力电缆的判定。因为采用直流脉动方式输出,可通过电流的流动的方向和电流的大小判定被测电缆。高低温性能。
11.接收机采用3.5英寸高精度正显液晶模块,具有视野大,显示内容丰富等特点。配有背光源,即可在阳光下正常显示,也可在黑暗中显示波形。
12.本机具有自动判断信号关机功能,在没有电缆放点信号的情况下,接收机将会在5分钟内自动关机,以延长电池使用时间。
13.体积小、重量轻、适合于野外便携式操作。
详细参数
HK-505F带电电缆识别仪主要技术指标:
发射机输出电压: >30V
发射机输出信号: 脉冲直流信号
发射机输出模式: 耦合钳感应法(带电电缆识别)/ 直接连接法(不带电电缆识别)
发射机输出电流: 50Amax。
发射机输出间隔: 8-10秒/次。
发射机电源: 20000mah大功率锂电池,可满足8-10小时连续工作时间。
接收机接收信号: 20mv~500V
接收机衰减调节: 10级 1--1000衰减倍率可调
测试方式: 感应法
工作界面: 菜单提示,飞梭操作。
工作模式: 双波形比较法。
显 示 屏:采用3.5英寸 240*160点阵正显液晶显示屏,具有屏幕大、画面
清晰的特点。配有背光源,可适用于各种环境下正常显示。
仪器组成:主机 + 有源探头
电 源: 磷酸铁锂电池 14500 3.0V电池2枚
使用时间: 新电池连续使用时间大于10小时
使用温度:-5℃~50℃
保存温度:-40℃~85℃
相对湿度:< 90%
仪器体积:主机180*275*60
仪器重量:主机 2000g
包 装:优质铝合金机箱
包装体积:320×400×100
