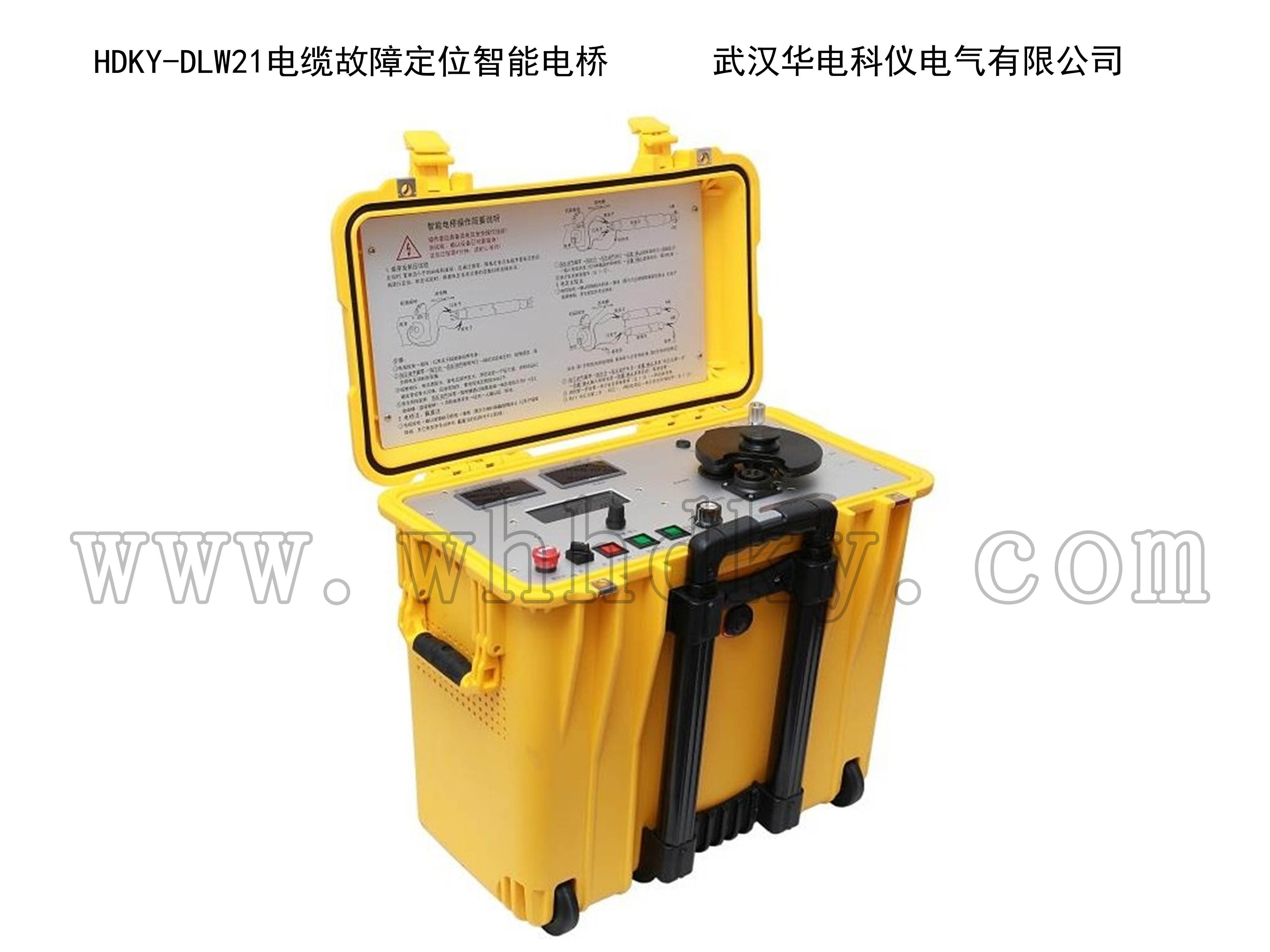

HDKY-DLW21电缆故障定位智能电桥

设备名称：电缆故障定位智能电桥型号：HDKY-DLW21 数量：1台套生产厂家：武汉华电科仪电气有限公司

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327

产品概述

HDKY-DLW21电缆故障定位智能电桥产品简介：

HDKY-DLW21集智能电桥和烧穿功能于一体的高压电缆系统绝缘故障定位智能电桥，烧穿功能输出最高电压60kV，短路电流 600mA，可以快速将高残压电缆故障烧成低阻。智能电桥最大电流约 600mA，适合于高电压，大截面，长线路的电缆绝缘故障预定位。大电流可大幅度提高故障距离测量精度。

功能特点

HDKY-DLW21电缆故障定位智能电桥主要性能特点：

1．设备采用开关电源构成高压恒流源，电压高，电流稳定。
2．电桥检测模块与大屏幕显示液晶整体置于高电位。面板上的操作钮处于地电位，通过绝缘杆操作电桥。
3．特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。
4．高压恒流源和电桥集成在一个便携式塑料箱体。设备电压高、重量轻、操作方便。
5．与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。
6．高电压、大电流特别适用于大长度大截面电缆及电缆附件故障预定位，在有交叉互联时，无需将交叉互联复位。

详细参数

HDKY-DLW21电缆故障定位智能电桥主要技术指标：

烧穿功能	输出电压	0～60kV 连续可调
烧穿功能	短路电流	约 600mA
电桥功能	输出电压	0～3kV
	短路电流	约 600mA
	LCD 显示屏幕	128×64
	定位精度	±（0.2%·L+1）m
	测试范围	1～50000m
	操作键盘	一键操作
电源	220V AC±10%，50Hz
功率	1kVA，发电机供电（大于 1kW）
重量	裸机：约 35.7kg；附件包：7.2kg
外型尺寸（长×宽×高）	50cm´31cm´47cm
工作温度	-10℃～+55℃
存储温度	-20℃～+70℃
