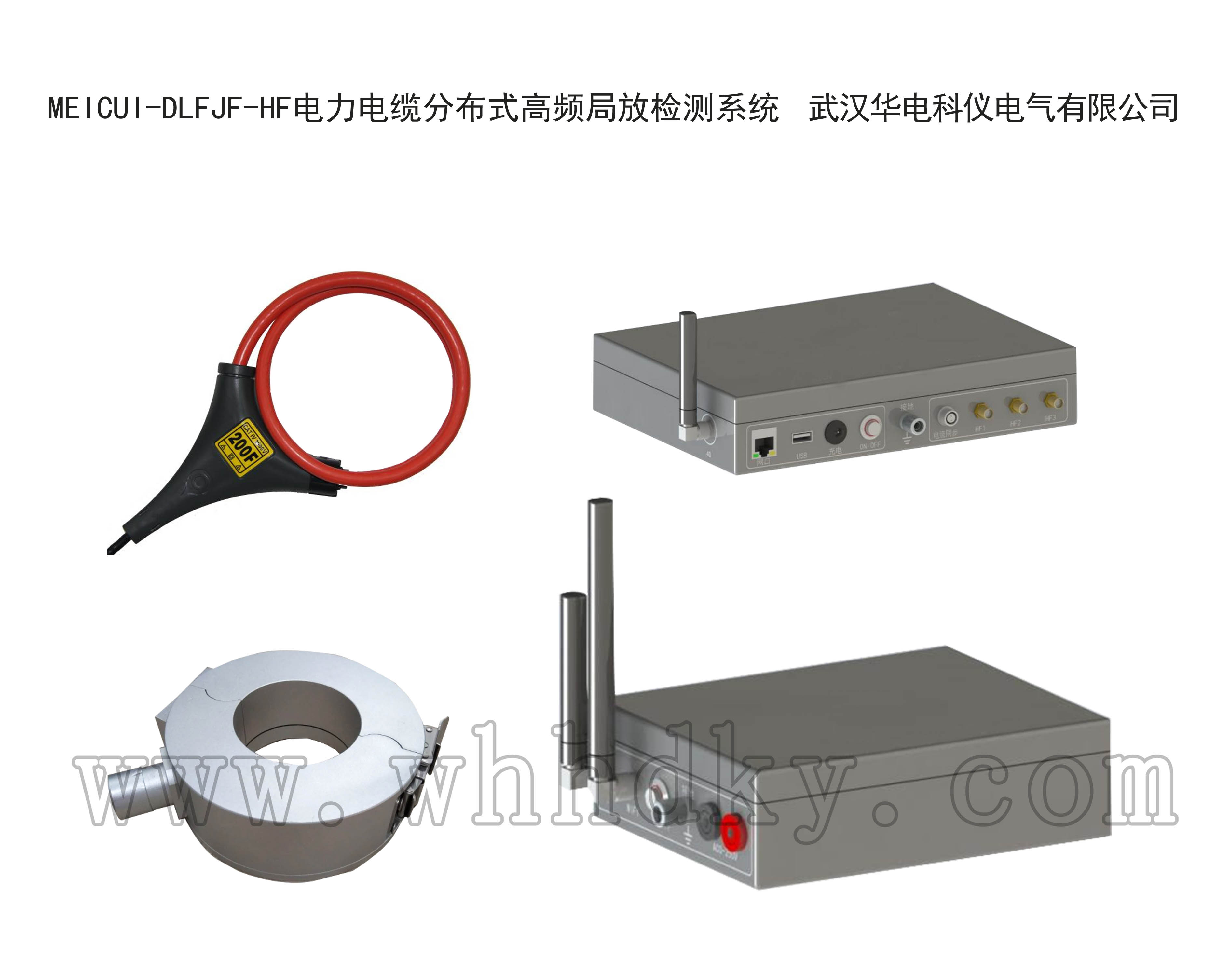

MEICUI-DLFJF-HF电力电缆分布式高频局放检测系统

设备名称：电力电缆分布式高频局放检测系统型号：MEICUI-DLFJF-HF 数量：1台套生产厂家：武汉华电科仪电气有限公司

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327

产品概述

MEICUI-DLFJF-HF电力电缆分布式高频局放检测系统产品简介：

局部放电检测一直是电缆绝缘（特别是塑料电缆）非破坏性电气检验的主要项目，越来越被看作是一种最有效的绝缘诊断方法，目的是观察和研究局部放电引起的绝缘老化问题。
电缆发生局部放电时，引起局部放电的空穴形成实阻抗。其产生的脉冲基本上是单极性脉冲，上升时间很短，并且脉冲宽度也很窄。脉冲在电缆中传播时的呈现衰减和散射特性，当到达测量点时，脉宽增加幅值减小。
电缆运行末期(投运25年之后)，受电缆本体绝缘的树枝老化，电-热老化及附件老化的影响，电力电缆的故障率大幅上升。国内外运行经验和研究成果表明：XLPE电力电缆性能早期劣化或使用寿命很大程度上取决于其绝缘介质的树枝状老化，而局部放电测量是定量分析树枝状劣化程度的有效方法之一。例：在树枝引发初期，电缆的局部放电量约0.1pC；当树枝发展到介质击穿的临界状态时，其局部放电量可达到1000pC。
本系统通过安装在高压电缆接地引下线上的高灵敏度局放传感器，数字处理单元和传输终端，实现对电缆局放的分区段或定点的实时监测，数据通过光纤、有线网络或者移动4G网络传输给监测服务器，服务器端软件可展示各个监测终端所采集到的局放图谱，通过设置监测阀值，环境量等，当所检测到的局放数据超越阀值时，系统自动预警，提示某处电缆存在局放可能性，采取相关措施，如派驻工作人员到实地进行故障确认试验，一旦确认故障，及时采取相关手段，防止险情扩大。

功能特点

MEICUI-DLFJF-HF电力电缆分布式高频局放检测系统主要性能特点：

Ø 分布式布局，扩展性强
监测终端网络化布局，整套系统支持不少于50个终端，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
Ø 实时监测
系统记录各监测节点的实时数据，监测周期可以灵活设置。
Ø 高灵敏度
最小可检测5PC的放电信号。
Ø 及时预警
当某节点监测到异常局放量时，将快速反馈给监测服务器，服务器软件记录必要信息，发出警报给用户。
Ø 抗冲击
可承受600KV的闪络冲击，终端设备不损坏、数据不丢失。
Ø 抗干扰
具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
Ø 边缘化计算
符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析判断，数据再现回溯机制。
Ø 灵活取用和巡检
检测单元也适合线路巡检场合，此时带上装有局放分析软件的电脑配合终端使用即可。

Ø 传输稳定
借助强大的4G移动网络，检测终端数据直接传送至上位机或者云服务器，传输性能可靠，网络延时小。

详细参数

MEICUI-DLFJF-HF电力电缆分布式高频局放检测系统主要技术指标：

Ø 适用范围
可以在不停电的状态下对设备进行带电检测，适用于电力电缆设备的高频脉冲电流局部放电的分布式检测。
Ø 环境条件
环境温度 -15℃～50℃；
相对湿度 ≤90%；
Ø 供电方式
DC12.6V/7.8AH可充电电池；
Ø 工作频带：
系统检测带宽：300 KHz～32MHz
传感器检测频带：100KHz～50MHz；
检测灵敏度：不高于5pc；
传感器传输阻抗：12mV/mA；
信号传输方式：50Ω同轴电缆；
Ø 图谱显示
多种图谱显示方式：二维PPRS显示、三维PRPD显示、正弦显示、飞行窗、直线窗等；
Ø 动态范围
动态范围：＞40 dB；
Ø 电压同步模块
输入电压：AC10V～250V；
同步方式：光纤时基同步精度：2ns
