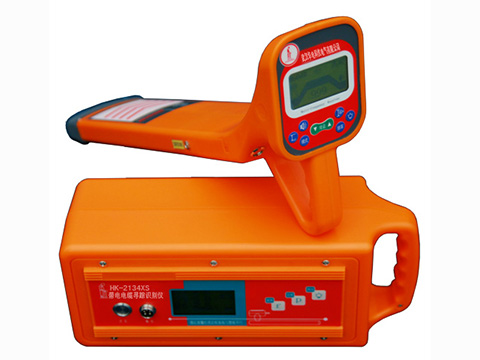

HK-2134XS带电电缆寻踪识别仪产品简介：

    HK-2134XS带电电缆识别及寻踪仪是华电科仪开发出的新一代电缆识别仪：它不仅具有停电电缆的识别、带电电缆识别的功能，而且具有带电电缆的寻踪功能，一经投放市场即受到广大电缆维护工作者的喜爱，成为他们喜爱的工具仪器。

   电缆识别仪在电缆施工及维护工作中具有重要意义，停电电缆的识别现在已经很容易实现了，它主要靠发射大电流低频脉冲即可实现，而这种方法只能对停电电缆进行识别，而对运行电缆的识别则素手无策。而实际工作中却经常要求电缆识别必须进行带电识别。


HK-2134XS带电电缆寻踪识别仪工作模式:

1、信号幅度比较法：将信号通过发射钳耦合至目标电缆，用接收钳检测各电缆的信号幅度，幅度最大者为目标电缆。
2、不同频率信号比较法：将不同频率信号通过发射钳耦合至目标电缆，通过接收钳接收不同频率信号，各频率段幅度均为最大者为目标电缆。
3、通过接收钳接收50Hz信号，幅度最大者为目标电缆。
4、通过路径接收器查找带电电缆的埋深和路由。

HK-2134XS带电电缆寻踪识别仪主要技术指标：

发射机
输出信号：输出四种频率815Hz、8kHz、33KHz、83 KHz。
输出功率：恒功率输出，低、中、高三档，最大15瓦。
输出模式：耦合感应式、直接输入式。
阻抗显示：100000欧以内。
显示界面：大屏液晶图形显示，自带背光。
电 源：标准1号1.2V充电电池6节，充放电500次。
待机时间：大于8小时，电量提示。
过热过流：自动保护。
工作温度：-20℃—50℃
体 积：230×140×270mm
重 量：2 kg

接收机
识别、寻踪一体机。
接收频率：接收五种不同频率分别是815Hz、8kHz、33KHz、83 KHz、50Hz。
接收模式：耦合钳。
信号界面：数字、光栅、声音三种界面同时提示信号强弱
显示界面：大屏液晶图形显示，自带背光。
增益控制：手动调节，动态范围000——100db。
探测长度：直连电缆时，最长15KM。
耦合电缆时，一次耦合可测3Km，多次耦合无限远。
路由、敷设深度精度*：电缆埋深的 ±5%
*与现场环境、非同心线的形状、邻近管线的分布等情况有关
电 源：标准5号1.2V充电电池6节，充放电500次。
待机时间：大于12小时，电量提示。
过热过流：自动保护。
工作温度：-20℃—40℃。
体 积：75*180*160mm
重 量：1.3Kg

识别钳
2种口径可选。φ120/φ50mm

标准配置：发射机、接收机、充电电池、充电器、耦合钳、仪器箱/包

选择配置：备用充电电池
