HKDG-A低电压动作特性测试仪产品介绍：

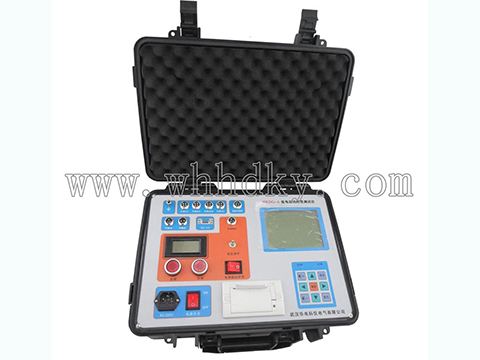

 HKDG-A型低电压动作特性测试仪，是用于断路器低电压分合闸试验的专用仪器，该仪器具有携带方便、接线快捷、操作简单、运行可靠等特点，特别适合电力、石化、铁路、航空等系统的现场试验。

术语定义

1   分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。

2  同相同期：同相之中，分（合）闸时间最大与最小之差。

3  相间同期：三相之中，分（合）闸时间最大与最小之差。

4  平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,取中间80%，动触头运动的行程与时间之比。

5  最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。

6  刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。

如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）

1、性  能

  时   间：12个断口的固有分、合闸时间，同相同期、相间同期。

  重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

  弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

  速    度：刚分、刚合速度，最大速度，时间－行程特性曲线。

  行    程：总行程，开距，超行程，过冲行程，反弹幅值。

  电    流：分、合闸线圈的分、合闸电流值、电流波形图。

  动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、特  点

  适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

  超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

  通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。

  开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

  主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

  主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

  中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

  仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
