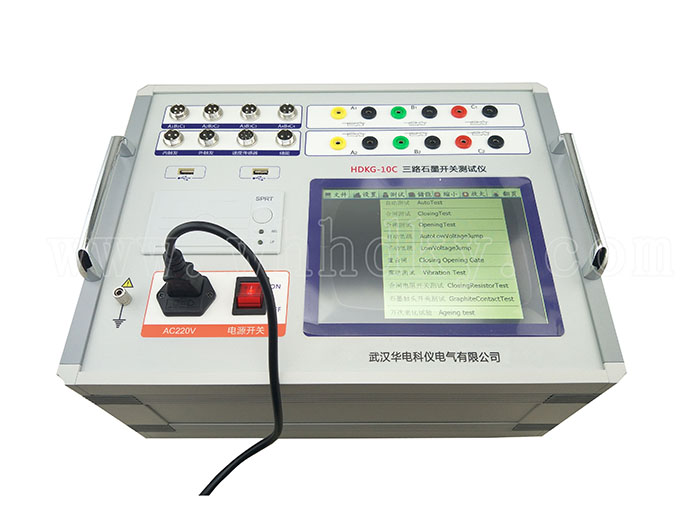

HDKG-10C三路石墨开关测试仪产品介绍：
为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据。

⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形。

⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

⑼、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3路石墨。

⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。

  1．时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期

              合闸（分闸）弹跳时间（弹跳次数）

              测试范围：0.01ms～20s，分辨率：0.01ms,

              测试范围：20s～200s，分辨率：0.1ms,

              在200ms以内准确率：(0.1%t±0.1)ms

2. 合闸电阻测量：

               6路固有分闸（合闸）时间

               分闸（合闸）相内不同期

               分闸（合闸）相间不同期

               合闸电阻投入时间

  3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：3%±1个字

  4.石墨触头测量：

               3路固有分闸（合闸）时间（选配）

                 分闸（合闸）相内不同期

                 分闸（合闸）相间不同期

                 测量电流：10A

  5．速度测量：刚分（刚合）速度

               指定时间段（行程段或角度段）平均速度

  6. 测速范围：1mm传感器 0.01～25.00m/s，

                0.1mm传感器 0.001～2.50m/s

               0.5°角度传感器 1周波/ 0.5°

  7．行程测量：动触头行程（行程）

                接触行程（开距）

                过冲行程或反程（超程）

直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.

                360线传感器：360о，分辨率:0.5о,测量范围：5-1000mm.

  8. 电流：最大电流输出为20A,最小分辨率：0.01A。

  9．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

  10．内部直流电源：输出DC20～260V连续可调，输出电流：≤ 20A(短时)

  11. 隔离开关测量范围：

⑴、电压输出：DC35～260V（可调）；

               ⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号最大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

  12．主机体积：380×280×170mm

  13．使用环境：  -20℃~+50℃

  14．相对湿度：≤90%
