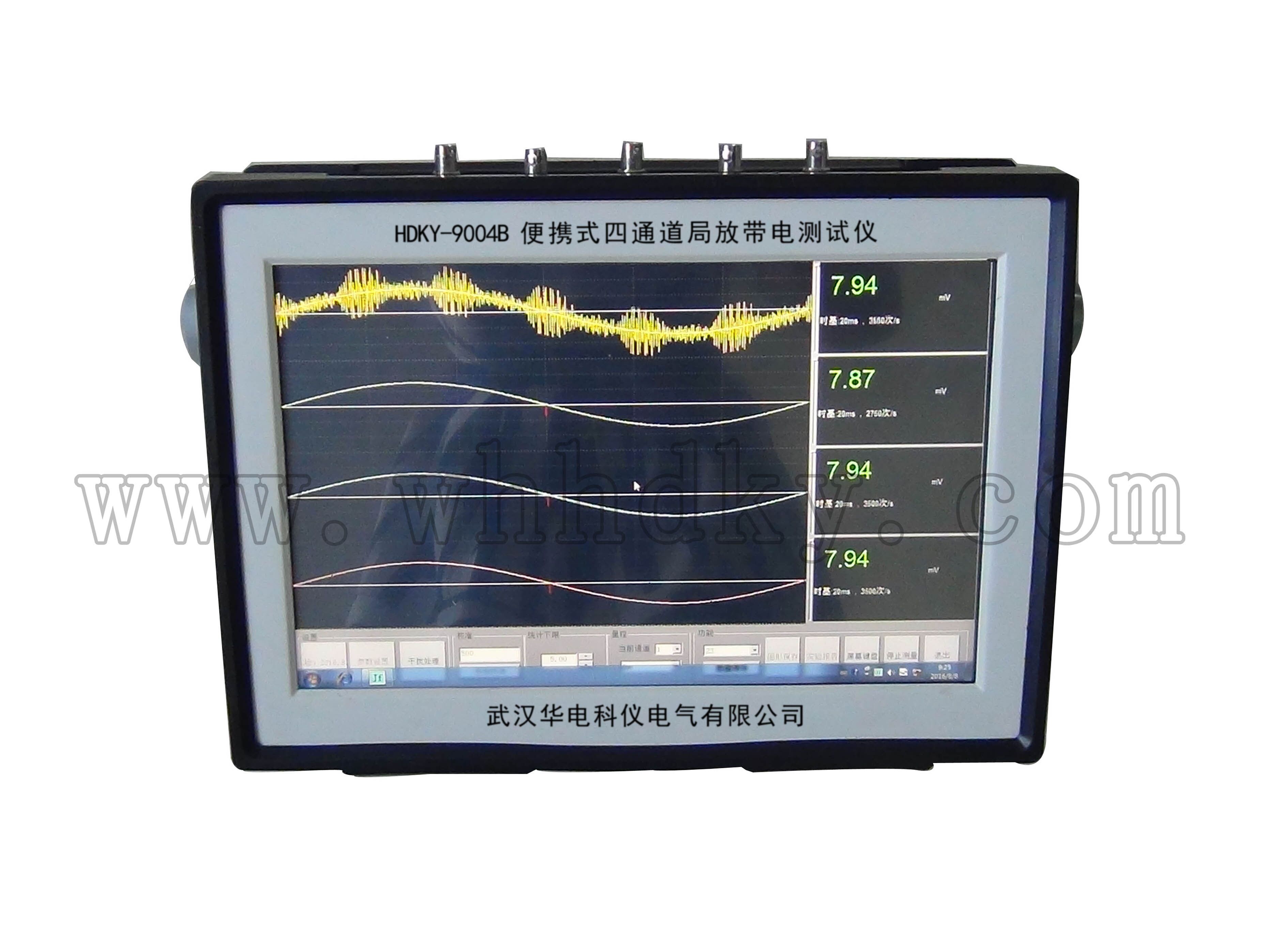

HDKY-9004便携式多通道局放带电测试仪产品介绍：
HDKY9004便携式两通道/四通道局放测试仪适用于变压器、发电机、电抗器、高压开关柜、GIS、高压电缆等一次性设备的带电检测。HDKY9004A为便携式两通道款，HDKY9004B为便携式四通道款。

（1）   2通道和4通道可选；触摸屏显示器，显示器分辨率1600*900，同步采样、处理、显示。

（2）  内、外同步随意选择，并具有零标指示及相位分辨功能。

（3）  显示方式：自由选择椭圆、直线、正弦三种二维显示方式，另显示三维立体波形。

（4）  单个放电脉冲波形分析、以便确定放电性质。

（5）  随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录。

（6）  增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果。

(7)     可对特殊或随机波形进行单次捕捉抓取并进行详细分析。

（8）   抗静态干扰功能，可去除相位固定的干扰信号。

（1） 相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰。

（2）  任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗。

（3）  对局部放电脉冲进行放电测量、放电时间、波形分析。

（4）  可用超声和高频信号时差法对主变放电进行精确定位。

（5）  任意存储、打印局部放电图形及数据，自动生成试验报告。

（6）  电源：内置式可充电锂电池。

（7）  主机重量：8K

1  使用条件

 1）环境温度： －10℃～50℃

 2）相对湿度：≤95%

 3）海拔高度：≤1000m

2  主机技术指标

测量通道：               2/4个独立测量通道，每个通道支持光、电双输入模式

采样精度：               12Bit

采样速率：               每通道60MHz

检测灵敏度：             1pC

测量范围：               1pC～100nC

本量程非线性误差：      ≤±5%

可测试品的电容量范围：  6pF～250μF

抗电压冲击能力：        2500V，信号端口端，电源端，对地（正、负）

充电电源：              AC220V±10%；频率50Hz；功率＜50W

内置可充电电池：        连续工作4小时以上

3 传感器技术参数

超声波传感器

       检测中心频率          40kHz，150 kHz

           信号传输方式         50Ω同轴电缆

           灵敏度               -65dBmV（0dB=1v/ubar）

       有效灵敏度               10pC（在5mm厚的钢板油箱中，一米范围纯油中测得）

暂态地电压传感器

            耦合方式            电容式

            测量频带            5MHz～70MHz

            准确度

高频电流互感器

           检测频带             100kHz～20MHz

           信号传输方式         50Ω同轴电缆

           灵敏度               10pC

超高频传感器

           检测频带             300MHz～1.5GHz

           信号传输方式         50Ω同轴电缆

           检测灵敏度           -65dBmV

           检测频带             -65dBmV ～10 dBmV
