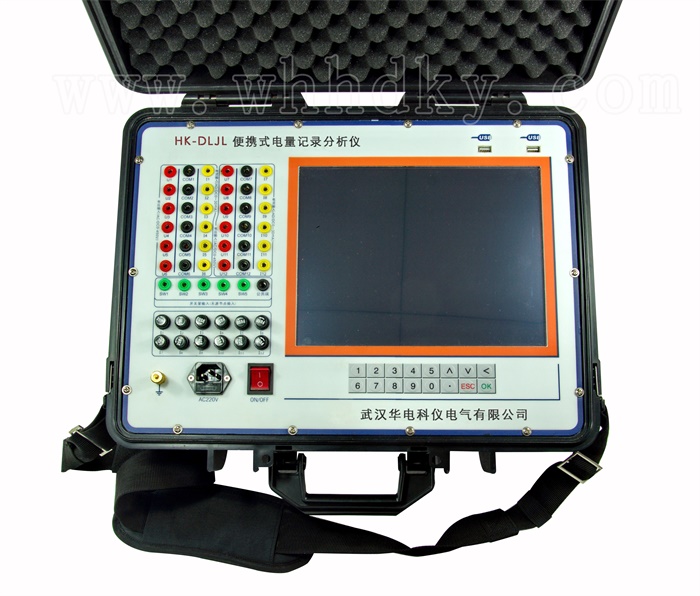

HK-DLJL 便携式电量记录分析仪

设备名称:便携式电量记录分析仪型号:HK-DLJL数量:1台套生产厂家:武汉华电科仪电气有限公司页面关键词:便携式电量记录分析仪,电能质量记录仪,电力谐波测试仪
咨询热线:027-88933327




产品概述

HK-DLJL 便携式电量记录分析仪产品概述
       波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器,仪器内部软件预置了针对发电机调试的试验模板,使用户可以通过记录仪很方便的完成发电机短路特性试验,空载特性试验,励磁系统扰动试验,励磁系统10%阶越试验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。

仪器具有丰富的软件组件使用户可以通过软件组件,进行图形分析,组合运算,有效值计算,交流功率计算,三相对称性分析,频谱分析,谐波分析,曲线相关性分析,图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告,也可以通过软件生成JPG图片导出,以方便用户对试验结果进行深入的分析和处理。

仪器具有12路模拟量输入,12路有源开关量输入和3路开出量信号,最高采样频率可达100KHZ,基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离,以避免试验中不同电位点的连接问题导致被测系统发生故障。

功能特点

 软件功能与特点

仪器具有功能强大的软件系统,软件系统实现的功能主要包括数据采集,数据压缩存储,波形分析与统计,图形绘制工具,频谱分析工具,波形组合运算工具,谐波分析,有效值计算,功率计算,三相对称性分析,相量图工具等。其特性可概括如下:

1 实时绘制试验曲线,并且提供多种曲线分析工具,使用户可以对曲线进行任意缩放和定位操作

2 可以对当前示波器中的图形进行编辑,包括自由标识,颜色变换等,以方便试验报告的制作

3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形

4 可以任意的选择信号作为X,Y轴绘制信号的关系曲线

5 提供了谐波分析工具,可以对采集的信号进行谐波分析,最高谐波次数为1024

6 组合运算工具使用户可以对所采集的信号进行加,减,乘,除和积分等运算

7 计算选定通道信号的有效值,功率

8 对选定的三相信号进行功率和对称性分析

9 绘制选定信号的相量图

10通过软件选择通道信号类型:直流瞬时值或者交流有效值

11 内置了发电机三相短路特性曲线,空载特性曲线,励磁系统扰动试验,灭磁时间常数,频率电压特性,甩负荷试验,自准同期试验的标准试验模板,软件自动计算试验结果参数。

12仪器能够自动生成WORD试验报告,Excel试验报告

13 试验报告对曲线进行自动标识,使试验报告制作实现完全自动化

14 所有采样通道的名称和单位都可以重新定义

15 各种试验的试验环境设置和仪器设置自动保存

16 自动计算各种试验模板的试验参数

17 简单方便的通道滤定方式

18 使用U盘或移动硬盘等存储设备方便的导出试验数据

19 Windows XPE操作系统,可以实现软件系统自我保护与恢复,防止病毒攻入与侵蚀

20 采用防抖动处理,避免用户错误操作

详细参数

硬件特点

仪器的硬件系统特性和技术参数如下:

1 12路低电压/电流模拟量采集,电压输入范围-10V~10V-200V~200V-400V~400V,电流输入范围-20mA~20mA1路模拟量-100mV~100mV输入通道(100mv通道最大允许输入电压<10V

2 电压通道输入范围,电压或电流信号类型选择,通过软件选择

3 信号采集误差: -400V~400V 误差<0.5V

-200V~200V 误差<0.2V

-10V~10V    误差<0.01V

-20mA20mA    误差<0.02mA

-100mV~100mV   误差<0.2mV

4 12路有源节点开关量测量通道,开关量信号范围DC12-220V

5 3路开关量输出通道,开出量最大开断能力AC220V/1A

6 分体式机箱结构,操作终端使用户可以更方便控制试验和分析数据

7 2USB口用于数据下载或键盘/鼠标输入

8 12.1寸大彩屏显示,触摸屏方式实现人机交互

9 仪器自带8G数据存储空间

10 采样通道输入阻抗

-10V~10V电压档位 输入阻抗820k

-200V~200V电压档位 输入阻抗820K

-400V~400V电压档位 输入阻抗820K

-20mA~20mA电流档位 输入阻抗50

-100mV~100mV电压
