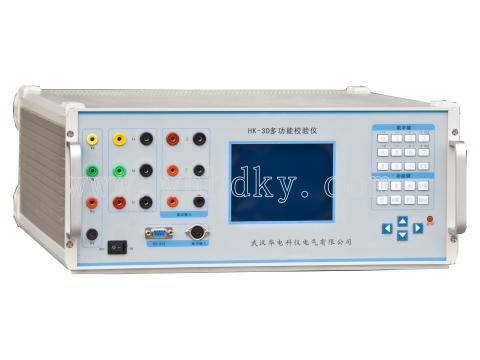

HK-3D型多功能校验仪产品概述
HK-3D型多功能校验仪是我公司应用近期科研成果推出的高技术产品。该产品引用先进的设计理念，采用强大的DSP数字处理系统及高精度A/D、D/A转换器，采纳用户的使用心得，集多年电测仪器研发之大成。该装置不需另配标准表即可手动或自动校验各种交直流电压表、电流表、功率表、相位表、频率表、功率因数表、同步表等各种指示仪表及电能表；还可校验各种电量变送器。
功能特点
1、 基于DSP的数字信号合成和数据采集处理技术，使装置输出测量稳定可靠。
2、 配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理。
3、 电压、电流量程可根据被试表设定，自动换档。
4、 可以电流对电压移相，也可电压对电压移相。
5、 大屏幕液晶显示器，弹出式中文菜单，光标任意移动，提供在线帮助提示，操作非常简便，显示信息丰富。
6、 表源一体，配有功率，频率，相位，功率因数及交直流电压电流标准，校验时可同时显示一次及二次值.
7、 自动计算并显示校验误差，校验结果可存贮、预览，并可通过计算机管理。
8、 可校验多量程表、低功率因数功率表等各种电气仪表。
9、 输出电压源、电流源为高精度标准源，内部软件校准，指标稳定可靠。
10、 负载能力强，可直接带1uF电容（100V档）
11、 电压短路、电流开路自动保护。
12、 严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性非常好。
13、 进口标准机箱，体积小、重量轻，便于携带。
|
项 目 |
指 标 |
|
|
电
压 |
交流量程 |
基本量程：25V、100V、250V、600V |
|
自动量程：15V～600V |
||
|
直流量程 |
基本量程：75mV、25V、100V、250V、600V |
|
|
自动量程：15V～600V |
||
|
调节范围 |
0～130% UN |
|
|
调节细度 |
0．002%UN |
|
|
最大输出容量 |
≥25VA/相 |
|
|
精 度 |
0．05级 |
|
|
电
流 |
交流量程 |
基本量程：0.1A、1A、5A、25A |
|
自动量程：0.05A～25A |
||
|
直流量程 |
基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A |
|
|
自动量程：20μA～20mA及0.1A～25A |
||
|
调节范围 |
0～130%IN(25A档，0～120%) |
|
|
调节细度 |
0．002%IN |
|
|
最大输出容量 |
≥25VA/相 |
|
|
精 度 |
0．05级 |
|
|
频
率 |
调节范围 |
45HZ～65HZ |
|
调节细度 |
0.01HZ |
|
|
调定值精度 |
±0.01HZ |
|
|
相
位 |
调节范围 |
0～359.99° |
|
调节细度 |
0.01° |
|
|
精 度 |
±0.1° |
|
|
三相功率精度 |
0.05级 |
|
|
三相电压对称度 |
三相四线120°±0.1° 三相三线60°±0.1° |
|
|
电压电流波形失真度 |
< 0.1% |
|
|
电压、电流、功率稳定度 |
≤0.01%(1分钟) |
|
|
直流测量精度 |
0.01级（0～±24mA、0～±12V） |
|
|
装置综合误差 |
0.05% |
|
|
重量 |
18kg |
|
|
体积 |
432×428×175 |
|
|
供电电源 |
220V±10% |
|
