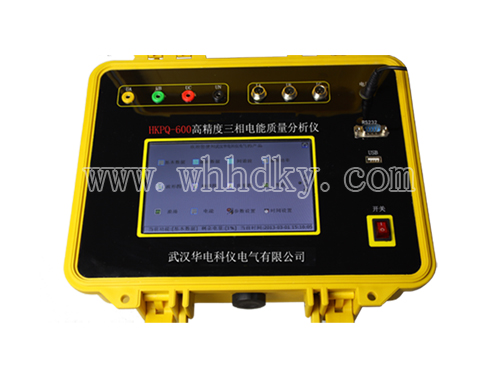

HK-PQ600 高精度电能质量分析仪产品概述
1.HK-PQ600可广泛地应用于输配电、电力电子、电机拖动等领域

2.测量分析公用电网供到用户端的交流电能质量

3.应用小波变换测量分析非平稳时变信号的谐波

4.测量分析各种用电设备在不同运行状态下对公用电网电能质量

1. 安全可靠

  电压输入采用高电压隔离模块(2000V、响应时间≤2μS，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅使HK-PQ600在使用上安全、可靠和方便，而且大大提高了HK-PQ600的抗干扰能力。

2. 使用方便

   便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）,重量轻：仪器重量只有3.5kg，内置高性能锂电池，在无外接电源的情况下可连续工作8-10小时。

3. 精度高

   对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。

4. 软件功能强

   采用DSP+ARM+CPLD 内核，内部嵌入WINCE操作系统，触摸屏显示，处理速度快，软件功能丰富，使HK-PQ600适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

5. 通讯接口

   电能质量测试仪提供USB接口，便于存储数据到U盘。

6. 测试参数多

   系统频率、电网谐波、三相电压不平衡度、电压偏差、频率偏差、电能统计、电压骤升骤降、电流浪涌、电压有效值、电流有效值、有功功率、无功功率、视在功率、真功率因数、间谐波、2-63次谐波、等电能质量五大国标规定的参数。

7. 内置大容量数据存储卡，按1分钟的时间间隔可连续存储18个月以上。能满足长期监测试验点的需要。

8. 可显示被测电压电流矢量图，用户可以通过矢量图得出计量设备接线的正确与否。

9. 本仪器可直接测试直流电压。

10. 后台管理分析软件

    PQMS 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于

    WINXP或WIN2000 操作系统。详细介绍参照软件使用说明书

1. 频率测量
   测量范围：40～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
   测量误差: ≤0.02Hz

2. 输入电压量程：10V-900V

3. 输入电流量程：0.06A-6A，其他量程可以根据用户要求选配

4. 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.

5. 基波电压和电流之间相位差的测量误差：≤0.5°

6. 谐波电压含有率测量误差：≤0.1％

7. 谐波电流含有率测量误差：≤0.2％

8. 三相电压不平衡度误差：≤0.2％

9. 电压偏差误差：≤0.2％

10. 功率偏差：≤0.5％

产品配件：

1. 仪器主机：1台

2. 电源适配器：1个（给设备充电）

3. 电流钳：3把（测试电流用，A、B、C相各一把）

4. 电压测试线：1条（测试电压用，黄、绿、红、黑4芯）

5. 鳄鱼夹：8个（包括大4个，小4个，黄、绿、红、黑各2个）

6. 触摸笔：1个
