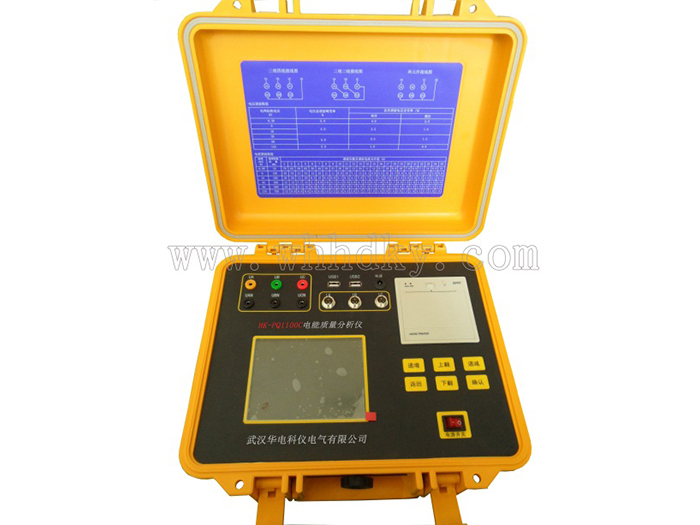

设备名称：便携式电能质量分析仪

型    号：HK-PQ1100C

数    量：1台套

生产厂家：武汉华电科仪电气有限公司

1. 安全可靠
  电压输入采用高电压隔离模块（2000V、响应时间≤2μS，电流输入采用交电流钳（0～50KHz,0～5Arms）使输入信号和测量系统安全隔离,抗干扰能力更强。

2. 精度高
   对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16位），同时采样，采集速率12.8 kHz。

3. 软件功能强
   采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

4. 测试参数多
   系统频率、电网谐波、三相电压不平衡度、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、电压变动、电压长闪变，电压短闪变、电压骤升骤降、基波有功功率、无功功率、基波视在功率、2-50次谐波、真功率因数电能电度参量：完成基本电参量的测量和显示。包括谐波因数，电度（正向有功电度、反向有功电度、正向无功电度、反向无功电度）及频率等。

5. 实时谐波数据判断
   仪器内部已附有谐波国标值，可准确、实时判断当前测试的电压谐波、电流谐波数据正常或超标。

6. 通讯接口
   具有内部存储功能，电能质量测试仪还提供2个USB接口，一个主机口用于存储数据到U盘，一个设备口与笔记本电脑通讯，实现数据传输和数据分析。

7. 数据图形显示
   5.5寸彩色液晶屏，可以完成频谱图、波形图、矢量图、实时数据显示，可进行矢量分析、接线判别，直观清晰。

8. 录波
   可以完成自动越限录波，同时可手动触发事件录波。

9. 实时打印
   本仪器配置微型热敏打印机，能够随时打印现场实时测试数据。

10. 使用方便
    便携式结构，尺寸小：外形尺寸（mm），320×280×135（长×宽×高）,重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。

频率测量

测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80%F.S.

测量误差：＜0.01Hz

电压测量范围：标配10V-450V；450V-900V可选。

电流测量范围：0.06A-6A，其他量程（100A、200A、500A、1000A、2000A）可根据用户要求选配

基波误差：基波电压允许误差≤0.5%F.S.；基波电流允许误差≤1%F.S.

基波电压和电流之间相位差的测量误差：≤0.5°

电压不平衡度测量的绝对误差：≤0.2%；电流不平衡度测量的绝对误差：≤1%

电压偏差测量误差：≤±0.5%

功率偏差：≤0.5%

谐波分析范围1-50次谐波

谐波含有率误差：

当谐波电压含有率≥3%UN时，允许误差σ＜±5%Uh

当谐波电压含有率＜3%UN时，允许误差σ＜±0.15%UN

当谐波电流含有率≥10%IN时，允许误差σ＜±5%Ih

当谐波电流含有率＜10%IN时，允许误差σ＜±0.50%IN
