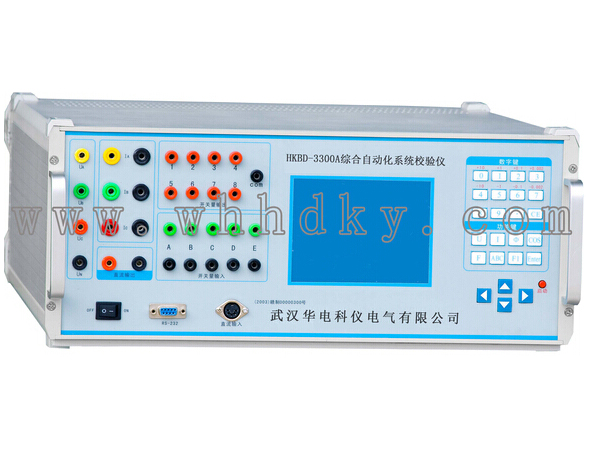

HKBD-3300A 综合自动化系统校验仪产品概述
为了实现对厂站监控系统测控装置四遥的检测，我公司与湖北省电力试验研究院联合研发了可实现遥测、遥信、遥控、遥调自动校验的装置。本装置采用DSP 技术、GPS 授时技术、计算机无线通信技术等先进技术，可对RTU 的四遥功能及指标进行校验，具备强大的数据库管理平台，校验数据可存贮、传输、查询、修改、打印，可自动生成测试报告和原始记录。本装置符合《交流采样测量装置运行检验管理规程》和GB/T 13729-2002、DL/T630-1997（2005复审）的要求。
功能特点：
<!--[endif]-->交流采样装置及交流采样远动终端（RTU）检验
按照GB/T13729-2002和DL/T630-1997（2005复审）的要求对RTU进行检验。
可按远动规约对交流采样装置进行全自动校验
交直流模拟量输入检验
可以进行的检验项目有：基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。
状态量输入检验
可以进行遥信输入信号与显示终端遥信状态一致性试验，事件顺序记录正确性及SOE分辨率试验，遥信变位响应时间测试、与主站通信正确性试验。状态量既可有源输出，又可无源输出。
遥控执行检验
可以测定各路遥控执行功能是否正常，输出继电器接点的容量是否符合要求。
遥调功能检验
可以测定各路遥调功能是否正常，遥调输出模拟量的准确度是否符合要求。
数字量输入测试检验
可进行输入数字量与显示终端显示数字一致性试验，与主站通信正确性试验。
脉冲输入检验
可以进行输入脉冲数与终端脉冲计数值一致性试验，与主站通信正确性试验。
交流功率源
本装置可以输出交直流电压,交流电流，装置等级0.05，可提供交直流电压标准、交流电流标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可以任意设置。
数据管理
可以保存RTU试验数据，进行查询、浏览、打印、删除等操作。被检RTU参数可永久保存，以便检验时调出，减少录入工作量。
交流输出
|
项 目 |
指 标 |
|
|
电
压 |
输出量程 |
基本量程： 25V、100V、250V、600V |
|
自动量程：0V～600V |
||
|
调节范围 |
0～120% UN |
|
|
调节细度 |
0．002%UN |
|
|
最大输出容量 |
≥25VA/相 |
|
|
输出准确度 |
0．05% |
|
|
直流辅助电源 |
24V/48V/110V/220V |
|
|
电
流 |
交流量程 |
基本量程： 1A、5A、25A |
|
自动量程：0A～25A |
||
|
调节范围 |
0～120%IN |
|
|
调节细度 |
0．002%IN |
|
|
最大输出容量 |
≥25VA/相 |
|
|
输出准确度 |
0．05% |
|
|
频
率 |
调节范围 |
45HZ～65HZ |
|
分辩率 |
0.001HZ |
|
|
准确度 |
±0.01HZ |
|
|
相
位 |
调节范围 |
0°～360° |
|
分辩率 |
0.01° |
|
|
准确度 |
±0.05° (额定电压、电流满量程输出时) |
|
|
功率因数 |
-1～+1，准确度0.05% |
|
|
功率准确度 |
0.05% |
|
|
电压电流波形失真度 |
≤0.2%（直流纹波含量≤1%） |
|
|
电流电压总谐波畸变率 |
≤0.2% |
|
|
谐波分量 |
2~31次，幅度0-40% |
|
|
电压、电流、功率稳定度 |
≤0.01%/1min |
|
|
电压电流功率标准偏差值 |
≤0.01% |
|
|
GPS授时精度 |
≤100μs |
|
|
装置综合误差 |
0.05% |
|
|
工作环境温度 |
-5°C～45°C |
|
|
相对湿度 |
≤85% |
|
|
供电电源 |
220V±10%、50HZ±5% |
|
|
直流模拟量测量 |
||
|
直 流 电 压 测 量 |
测量量限 |
±5V |
|
测量分辩率 |
0-120% |
|
|
显示位数 |
6位 |
|
|
准确度 |
0．05% |
|
|
直 流 电 流 测 量 |
测量量限 |
±20 mA |
|
测量分辩率 |
0．001%， |
|
|
显示位数 |
6位 |
|
|
准确度 |
0．05% |
|
状态量输出
二进制码“1”表示“闭合”，“0”表示“断开”；
状态量标称电压值为24V/48V/110V/220V；
状态量输出电流：最大200mA；
状态量路数：有4个独立输出。
脉冲量输出
频率：0-5KHZ可调；
脉宽：0.1ms-100ms可调；
电平：24V/48V/110V/220V；
脉冲数：输出脉冲数可以设置。
远动规约
循环式（CDT）远动规约符合DL451-91；
问答式（POLLING）远动规约符合DL/T634-2002。
工作电源
AC220V±10%。
