HKSDN-33系列三相便携式多功能电能表检验装置产品概述

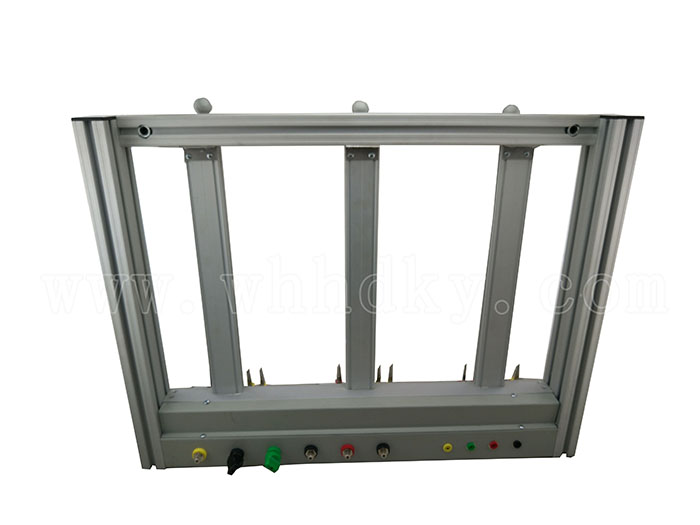

HKSDN-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。
装置特点：
◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。
◆ 采用DDS技术，36000点波形合成技术，大规模CPLD和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。
◆ 采用RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。
◆ 采用小型高效PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。
◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。
◆ 内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）
◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）
◆ 可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。
◆ 配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。
主要功能：
1）常规功能
◆ 潜动试验
◆ 起动试验
◆ 基本误差
◆ 谐波功能
2）多功能试验 （需配合管理软件）
◆ 影响量试验
◆ 示值误差
◆ 日计时误差
◆ 最大需量误差
◆ 通信规约一致性检查
◆ 时段投切误差
主要技术指标和技术性能：
1. 装置等级：0.05级或者0.1级（按要求定做精度等级）
2. 电脑联机端口： RS232 通迅口
3. 三相源技术参数：
输出电压：
3 * 57.7V Y 3*100V ∆
3 * 220V Y 3*380V ∆
调节幅度0～120％连续可调
调节细度：优于0.01％
输出电流：25mA、0.1A、1A、5A、25A、100A
调节幅度0～120％连续可调; 调节细度优于0.01％
最小输出电流：1mA （精度：＜5%）
输出功率：（电压回路） 3×50VA
（电流回路） 3×150VA
输出电压、电流、功率稳定度： ≤0.02％/120S
输出电压、电流波形失真度：≤ 0.5％
三相对称度： 优于120o土0.3o
频率范围： 45Hz～65Hz 调节细度： 0.01Hz
移相范围：-180.0o ～180.0o 调节细度:0.01o
指示仪表等级：电压、电流表准确度为土0.01%
相位表准确度为 土0.01o
频率表准确度为 土0.01Hz
内置三相标准表技术参数：
电压输入
输入范围（V）： 40—480
输入量程（V）： 60、120、240、480
精度等级：0.02
过载能力（V）: 600
输入负载 ≤0.5mA（480V）
电流输入
输入范围（A）: 0.01—100
输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
精度等级：0.02
过载能力（A）: 150
准确度
准确度等级：0.05级 (0.1A~120A)
功率测量准确度
有功功率测量准确度：0.05%/0.1%（PF≥0.5）
无功功率测量准确度0.1%、0.2%（PF≥0.5）
电能测量准确度
有功电能测量准确度0.05%、0.1%（PF≥0.5）
无功电能测量准确度0.1%、0.2%（PF≥0.5）
装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。
可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调
供电电源： 230V士10％～50Hz
最大功耗： 300 VA
工作环境：温度20℃土5℃ 相对湿度≤85％
