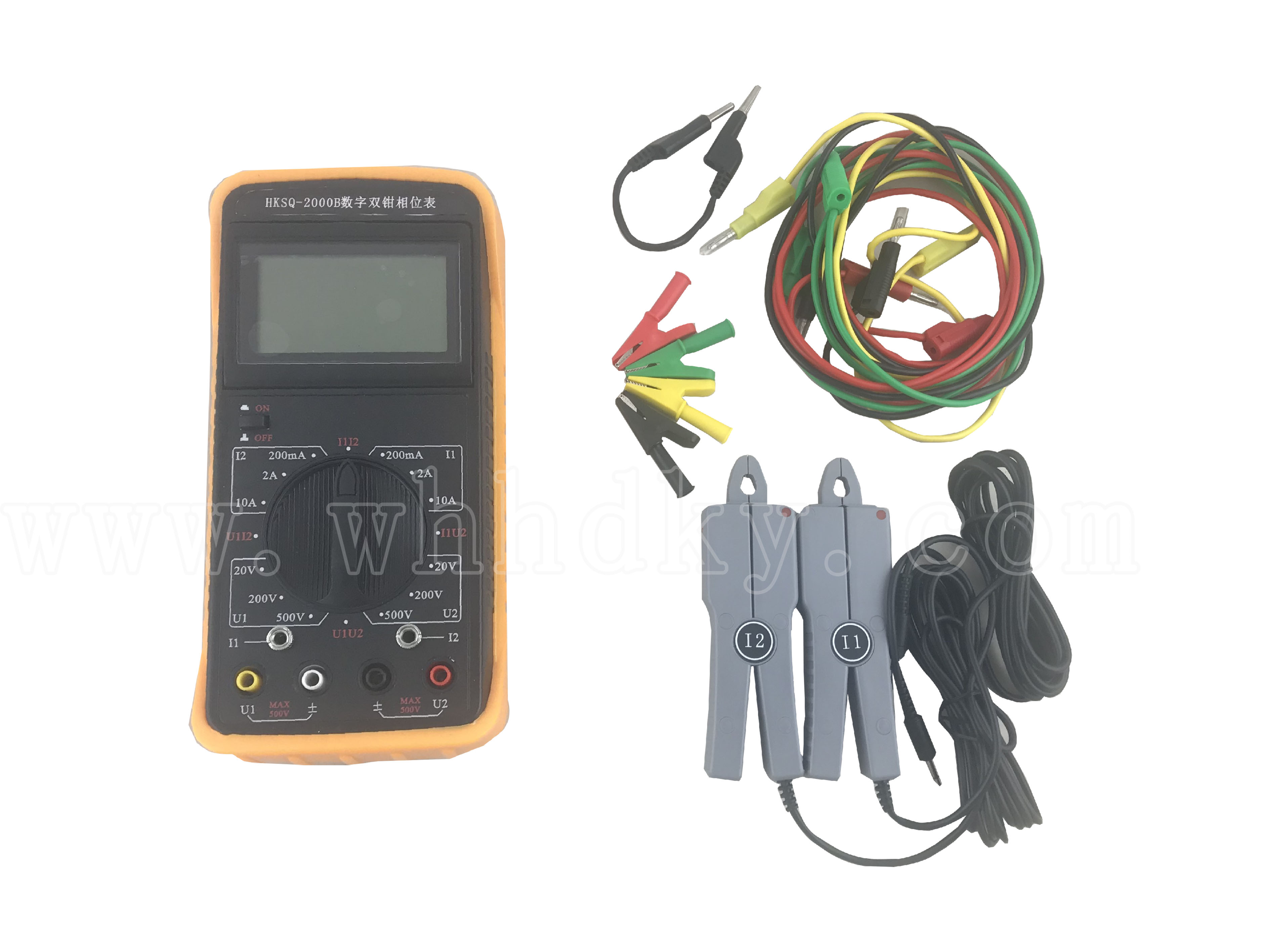

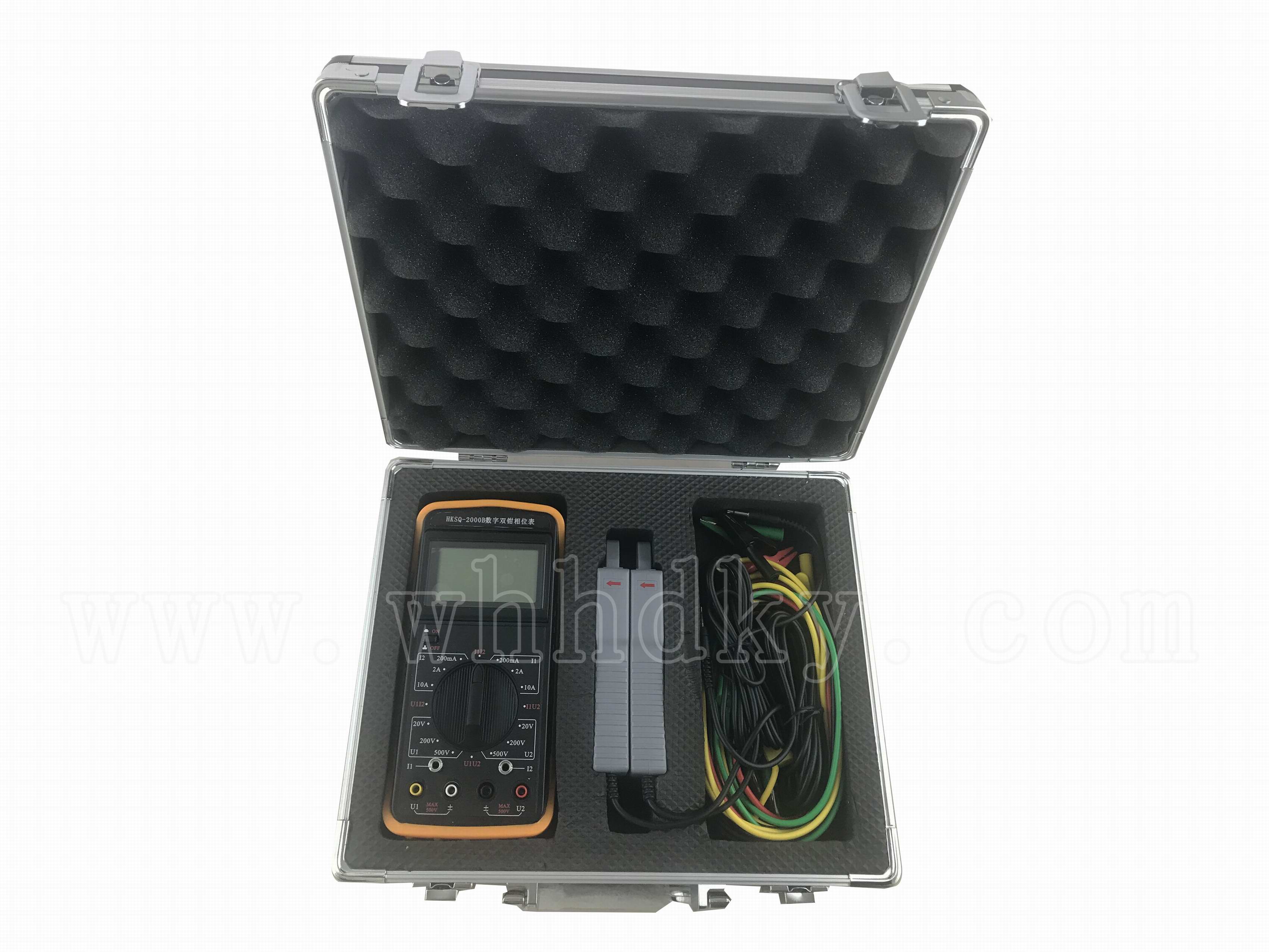

HKSQ-2000B 数字双钳相位伏安表产品概述

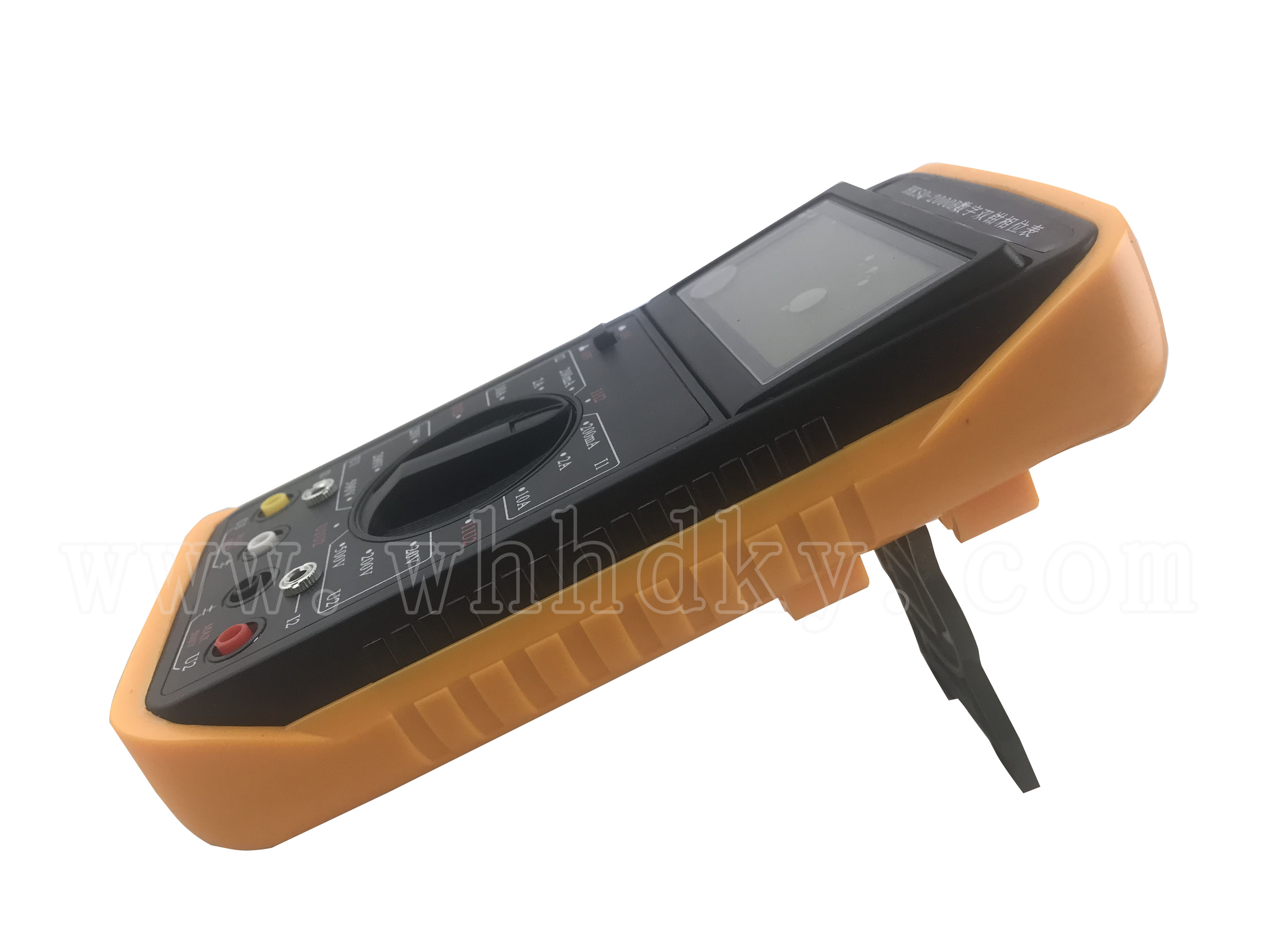

该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得比较好的视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
1、参比工作条件
(a) 环境温度：（23±5）℃
(b) 环境湿度：（45～75）% RH
(c) 被测信号波形：正弦波、β=0.02
(d) 被测信号频率：（50±0.2）Hz
(e) 被测载流导线在钳口中的位置：任意
(f) 测量相位时被测信号幅值范围：100～220V、0.5A～1.5
(g) 外参比频率电磁场干扰：应避免
2、基本误差极限
2.1 交流电压（见表1）
|
表1：交流电压测量误差 |
||
|
量 限 |
分辨率 |
基本误差极限 |
|
20V |
0.01V |
±（1.2%RD+2） |
|
200V |
0.1V |
±（1.0%RD+2） |
|
500V |
1V |
±（1.2%RD+2） |
输入阻抗：各量限均为2MΩ
2.2 交流电流(见表2)
|
表2：交流电流测量误差 |
||
|
量 限 |
>分辨率 |
基本误差极限 |
|
200mA |
0.1mA |
±（1.0%RD+2） |
|
>2A |
1mA |
|
|
10A |
10mA |
|
2.3 相位
U-U、U-I、I-I(见表3)
|
表3：工频相位测量误差 |
||
|
范 围 |
分辨率 |
基本误差极限 |
|
0～360° |
1° |
±3° |
测U1-U2相位时电压输入回路阻抗：40KΩ
3、工作误差
3.1 额定工作条件
(a) 环境温度：（0～40）℃
(b) 环境湿度：（20～80）% RH
(c) 被测信号波形：正弦波、β=0.05
(d) 被测信号频率：（50±0.5）Hz
(e) 被测载流导线在钳口中的位置：任意
(f) 测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测I1-I2 相位时：10mA～10.00A
测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
(g)外参比频率电磁场干扰：应避免
3.2 额定工作误差极限
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍
