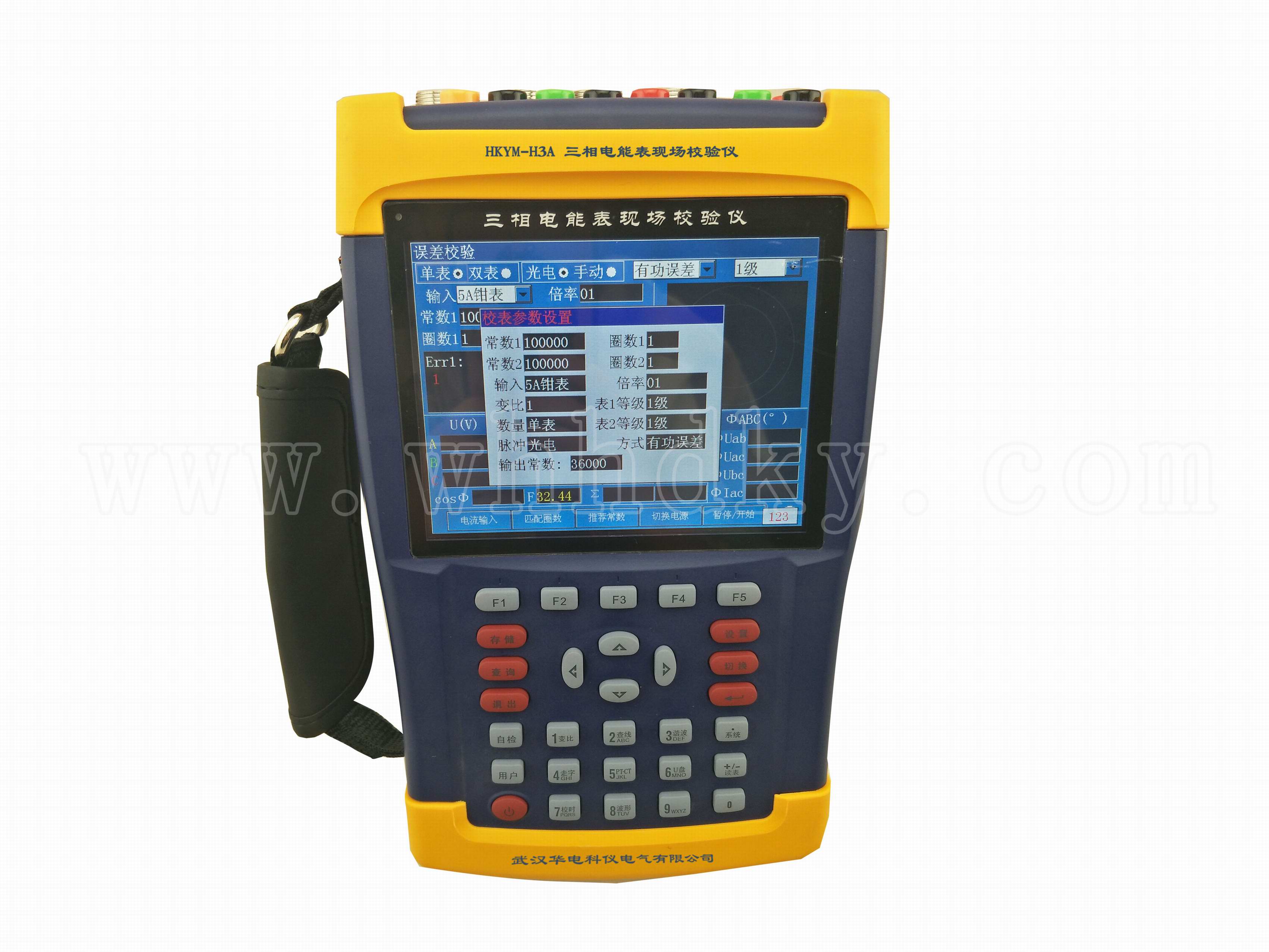

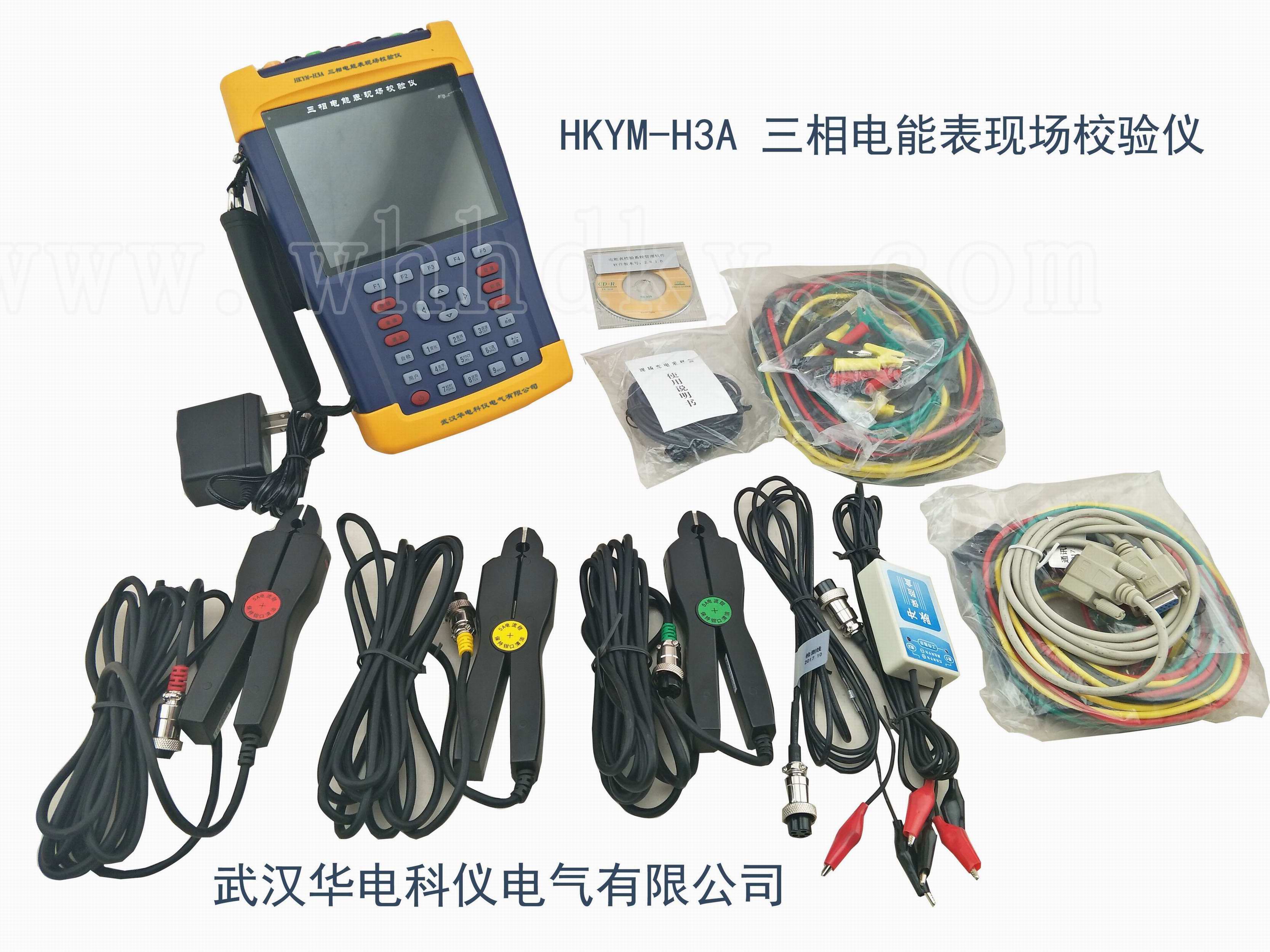

HKYM-H3A三相电能表现场校验仪产品概述
● 同时校验三相电能表有功、无功电能表误差，同时校验主、副表误差

● 显示：U、I、P、Q、Φ、F等电工参数

● 测CT变比，波形显示

● 测2～51次电流、电压谐波

● 电能表走字测试，对电表计度器进行检查

● 判断错误接线， 汉字输入

● 多功能表通讯波特率测试与表号读取

● PT、CT二次负荷功能

● 能自动修正钳表误差

● 支持U盘上装下载数据(FAT32文件)，智能升级

● 电池供电或宽电压范围(57.7～480V)在线供电、充电

● 准确度：0.05级、0.1级

HKYM-H3A三相电能表现场校验仪功能特点

● 可自动或手动校验单相、三相三线制、三相四线制有功和无功感应式电能表及电子式电能表（能接收电子式电能表的脉冲）。

● 可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器。

● 可测 PT、CT 二次负荷。 校核电能表常数，四象限电能测量。

● 同时校验有功、无功电能表误差，同时校验主、副表误差及自动计算标准偏差估计值。负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。

●具有RS485、RS232、远红外、USB等标准通信接口。

USB接口：通过U盘，从营销系统下载校验工单（包括用户和电表资料），校验完成后，通过U盘上传检验数据。

RS485、远红外接口：应同时具备这2种接口；或采用RS232接口转换，但应配置可转换为这2种接口的配套附件。这2种接口用于抄读被校电表、终端的行度、电压、电流、功率、相位角等数据，并可对电表、终端进行广播对时或命令对时（以校验仪时间为准）。通讯协议应支持DL/T645－1997、DL/T645－2007、广东电网公司配变监测计量终端通讯规约(0903 版)、广东电网公司负荷管理终端通讯规约(0903 版)等。

● 钳表自校准功能，可保证钳型互感器的长期精度稳定性；最小测试电流能力:5A或1A钳时达到1mA， 可在新装现场有PT、CT而无负荷情况下做接线查线。各相之间互相自检，保证仪器的长期精度稳定性。

●条码扫描输入。通过外置条形码扫描仪（USB接口或无线方式），读取电表资产编号和铅封编号等，方便现场录入。

●触摸屏手写输入。支持手写汉字录入，方便现场录入客户资料。

● 系统采用国内首创的数字真无功测量技术。真正使无功测量做到：不受电压电流不平衡、相角不 对称、频率变化等影响，首次在国内将无功准确度提高到 0.1%。

●仪器无电位器,彻底防止仪器因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性。在-20℃～+40℃温度范围内保证电能准确性（0.1% 或 0.05%）。

● 可带 0.2 级 5A 钳（已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等）。

● 可带 20A、100A、500A、1000A 钳，直接测量低压计量综合误差，与 5A 钳配合，直接测CT变比。

● 电压自动换档 30～480V、电流直接输入 5A 。

● 宽工作电源AC 57.7～480V，且可内部电池供电（充电无须外接充电器）双选择。

● 在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误，显示任意接线的六角图。

● 可测三相电压、电流的 2～51 次谐波，并可存储全部谐波数据。

● 可同时显示三个电压、三个电流的波形。

● 存储1000块表的全部测量数据，包括工作参数，方便事后分析。

● 可与PC机进行通讯,很方便与原有的数据库和管理系统接口。可配《PEC电能表管理系统》软件,实现无纸办公。

● 汉字输入。支持 U盘，可通过 U盘、串口升级软件，与营销系统进行上传、下载校验数据。

● 高精度塑胶模具机箱设计，轻巧美观。
