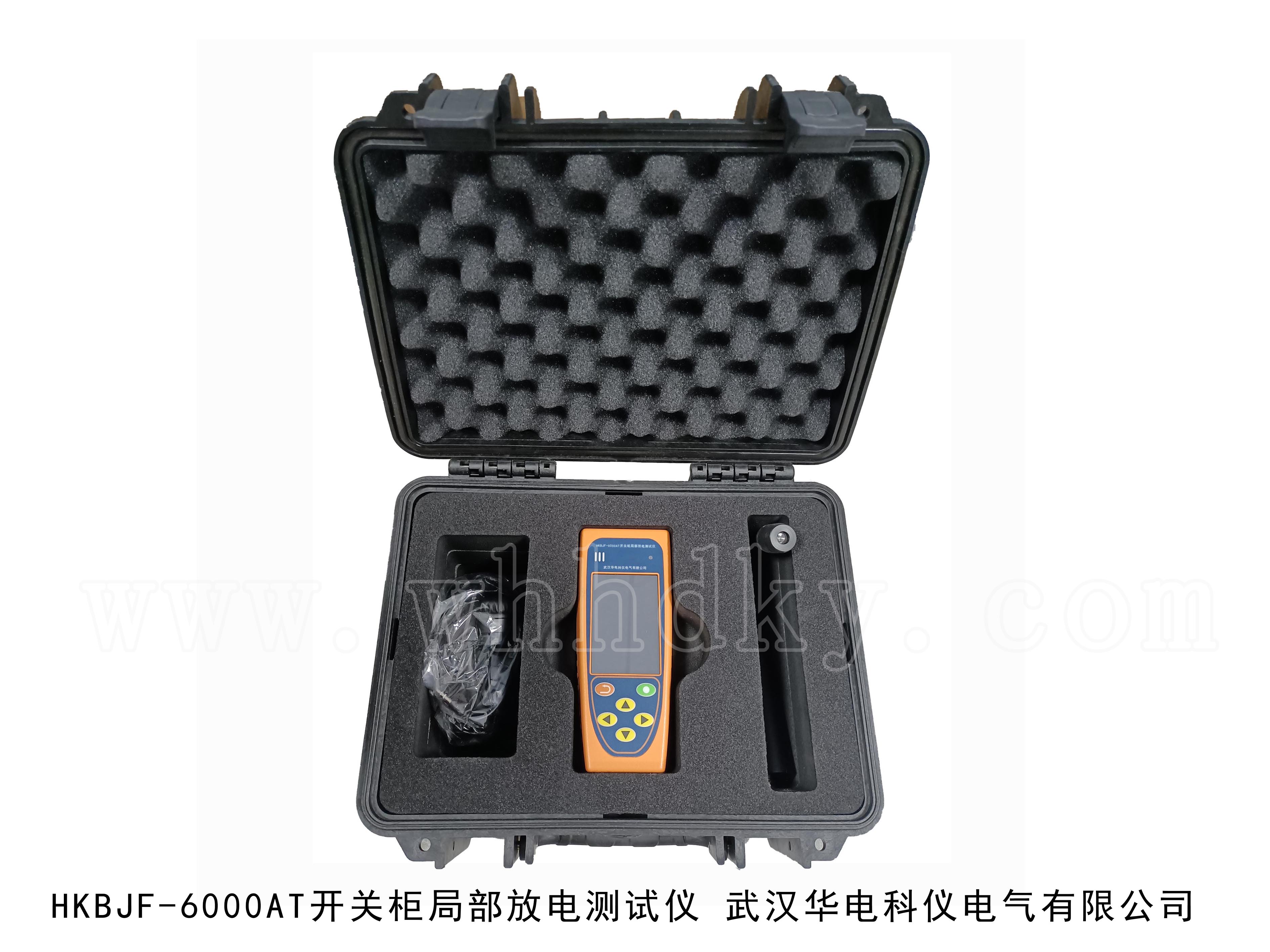

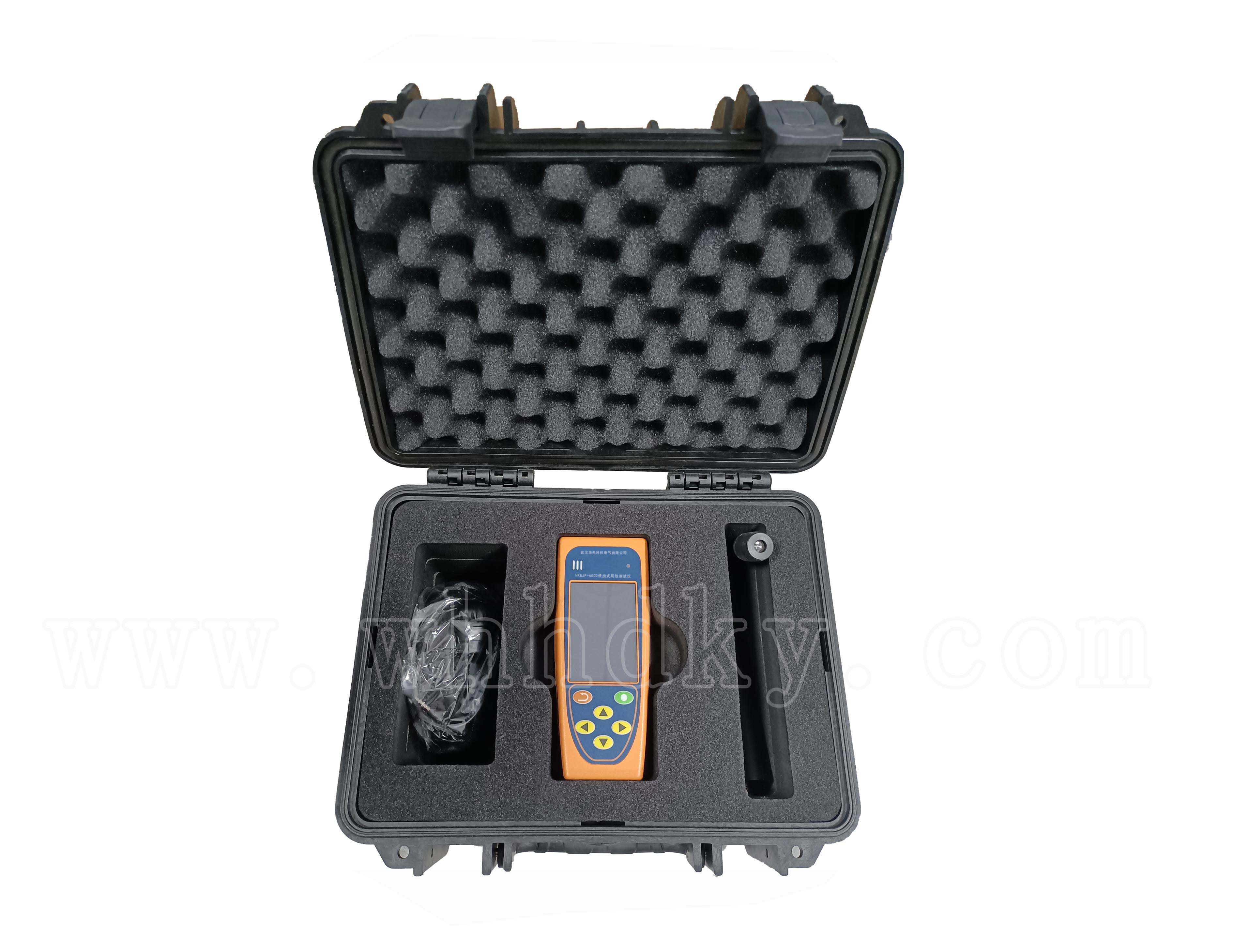

HKBJF-6000 便携式局放测试仪产品介绍：
       本仪器综合了超声波检测，瞬态接地电压 (TEV)，特高频（选配），高频（选配）局放检测，综合运用计算机技术、超声波，暂态地电波、特高频、高频采样技术、模拟电子技术、高速信号采集技术和先进的数字信号处理技术，基于Linux操作系统平台开发，提供局部放电图谱，幅度相位谱波形和放电信号量化值，通过静态或动态对单个周期或多个周期的局部放电脉冲波形做详细的观测和分析，可以较好地评估电气设备局部放电情况。适用于开关柜、高压电缆、电力变压器及其他电气设备绝缘性能的日常巡检，具有灵敏度高、适应性能强的特点，可以有效发现其相关绝缘缺陷，是电力设备带电运行时进行状态检测的理想工具。


1） 现场可快速检测高压电气设备特别对开关柜局部放电状况，使用方便，体积小， 重量轻，便于携带。
2）局放检测传感器设计电路借助先进的射频信号处理、高频信号处理和微弱信号处理技术，并采用高精度AD转换和高速数字信号处理芯片进行数字信号处理，具有良好的抗干扰性能和测量精度。
3） 集超声波、暂态地电波、接触式超声波、特高频多种方式联合检测局放信号。
4） 内置式非接触式空声传感器TEV传感器。
5） 拥有波形图、相位图、直方图等多种视窗来分析局放测试数据。
6） 支持数据存储，查看，删除等功能。
7） 支持波形数据录制功能。
8） 支持注意、报警多级阀值设定，通过不同幅值颜色对出现的问题提供直观提示。
9） 使用大容量锂电池供电，一次充电可连续工作10小时以上。


4.1 非接触式超声波传感器（AA）
传感器中心频率：40KHz±1KHz
动态测量范围：-5~70dBuV
分辨率：1dBuV
线性度误差：<±20%
传感器形式：内置
4.2 暂态地电压传感器(TEV)
检测频带：3MHz~100MHz
测量范围：0~70dBmV
分辨率：1dB
线性度误差：<±20%
传感器形式：内置
4.3 接触式超声波传感器（AE）
检测频带：20KHz~200KHz
动态测量范围：60dB
分辨率：1dB
线性度误差：<±20%
4.4 特高频传感器(UHF)
检测频带：300MHz~1500MHz
测量范围：-70dBm~-10dBm
传感器平有效高度：≥10mm
分辨率：1dBm
4.5高频传感器(HF)
检测频带：0.3MHz～30MHz
测量范围：0~70dB
增益：-30~20dB
分辨率：0.1dB
传输阻抗：≥10mV/mA
输入阻抗：50Ω
4.6 整机参数
工作环境：温度-20℃～50℃，湿度0～85 %
显示屏：高清彩色3.5寸TFT液晶显示，带触摸
电池续航：>10小时
