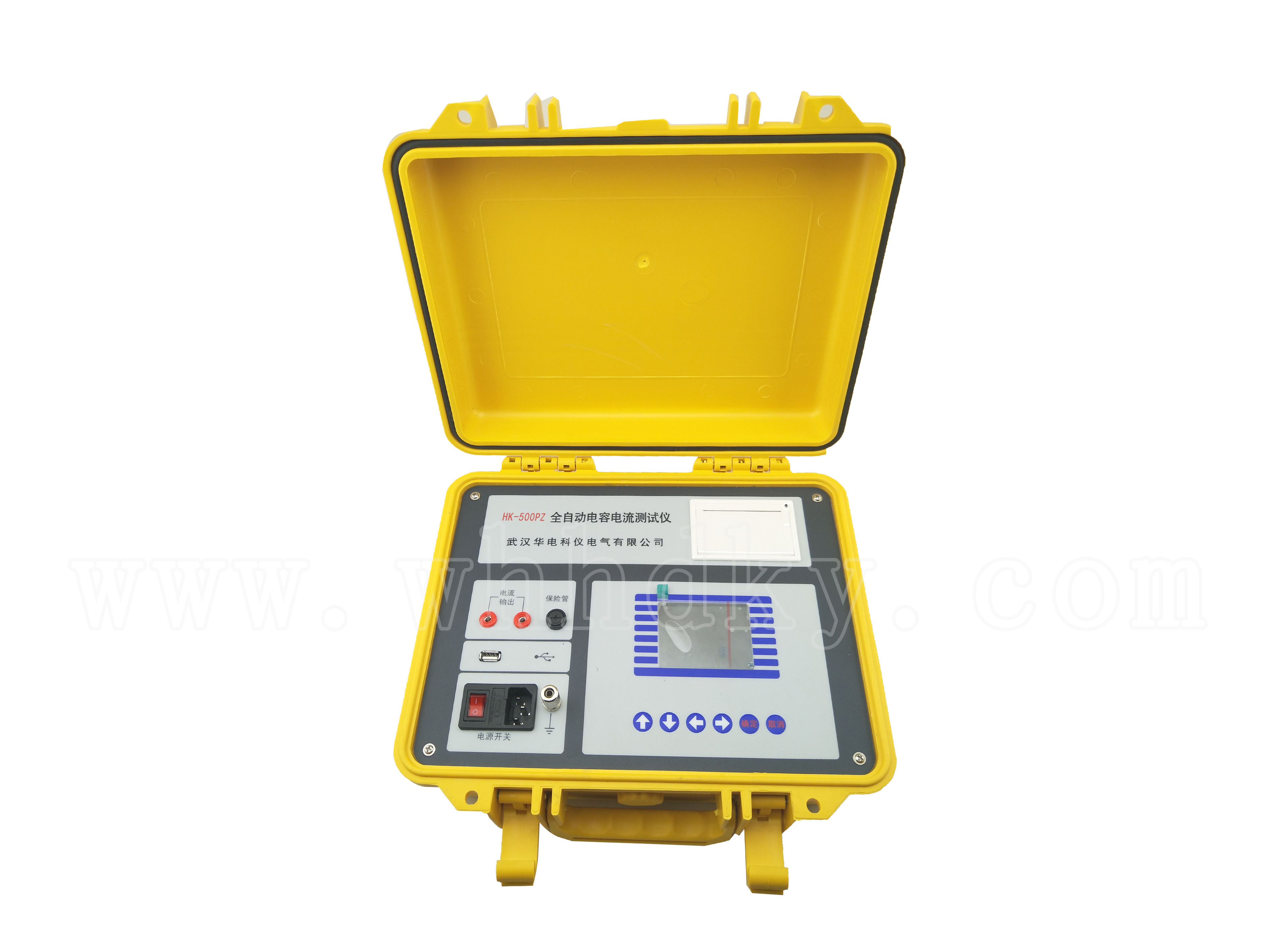

HK-500全自动电容电桥测试仪产品概述

     全自动电容电桥测试仪针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题：

（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。

（2）电容表输出电压低而导致故障检出率低。

该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。

本型号测试仪特点

（1）量程自动转换；

（2）储存7168个测试数据；

（3）大屏幕液晶（320×240 LCD）显示, 汉字菜单操作提示；

（4）实现波形和测量处理数据同屏显示，使测试过程更直观；

（5）具有设置、校正和调试功能。

1、电容量量程：0.2μF～2,000μF；

容量范围：5～20,000 kvar；

测量精度：0.2μF～2μF    ±1%读数±0.02μF；(内置)

           2μF～2,000μF  ±1%读数±2个字；（钳式）

3、输出测量电压：AC 26V/500VA；50Hz；

4、显示方式 ：大屏幕液晶示屏全汉字输出，面板式热敏打印机

5、外形 / 重量 ：370×370×220 mm / 16 kg

6、工作条件：

a. 环境温度：0℃ ～ +40℃，相对湿度：≤90%

       b. 电    源：AC 220V±10%；50Hz；

工作原理

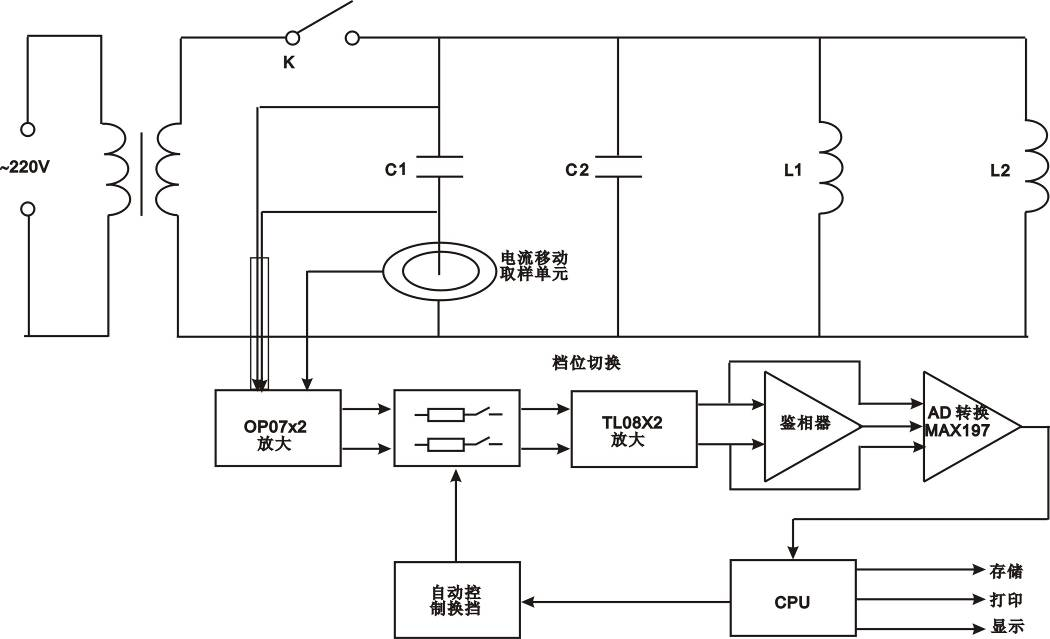

图1 工作原理图

在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。因为采用了移动的电流取样单元，而使得无需拆除连接线就可以直接测量电容值。

加之测量过程档位是自动进行选择，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。
