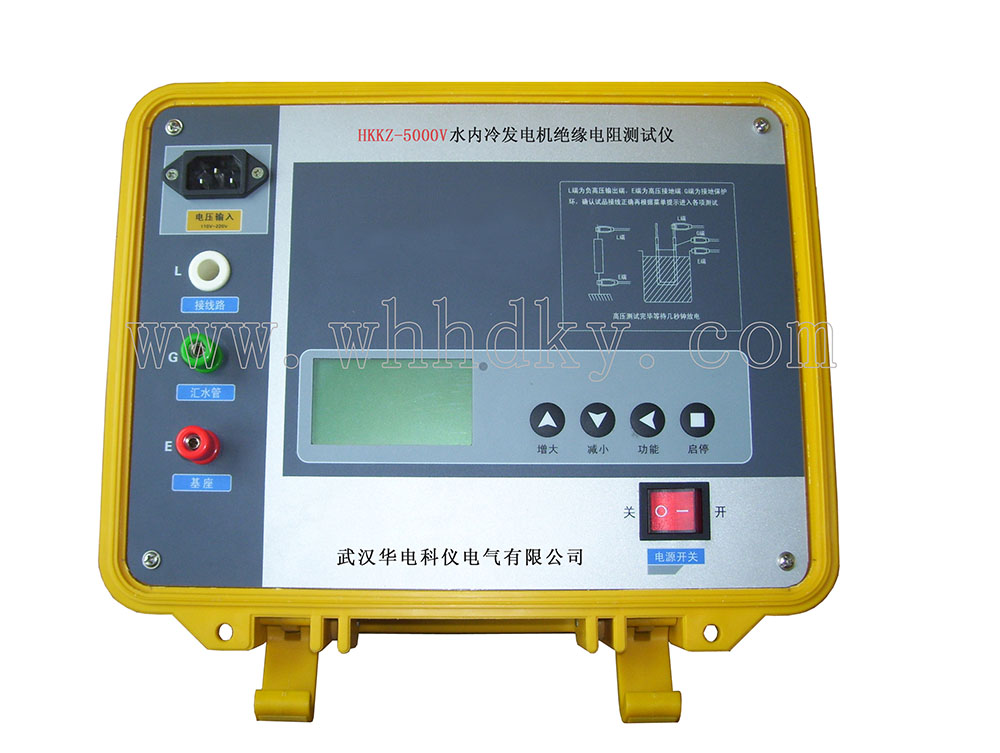

HKKZ-5000V(E)水内冷发电机绝缘电阻测试仪概述

      HKKZ-5000V(E)绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压2500V、5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。

主要特点

1．采用32位微控制器控制，全中文操作界面，操作方便。

2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。

3．输出电流大，(5000V下输出大于20mA),短路电流大于40mA。

4．高压发生模块采用全封闭技术，内部有保护电阻，安全可靠。

5．抗干扰能力强，能满足超高压变电站现场操作。

6．测试完毕自动放电，并实时监控放电过程。

一、主要技术性能

             准确度：       ±10%

测量范围：     0.1M～100GΩ

试验电压：     2500V、5000V

短路电流：     >20mA

测量时间：     1分钟～10分钟（与测量方式有关）

电    源：     180～270VAC  ,50Hz/60Hz±1% (市电或发电机供电)

  工作环境：     温度-10～40℃，相对湿度20～80％。

二、操作部件功能

1.线路 接线端

“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。

2.汇水管 接线端

接到发电机的汇水管上。

3.机座 接线端

接在发电机的机座上。

三、注意事项及其它

请注意安全，“线路”为高压端！  1G=1000M
