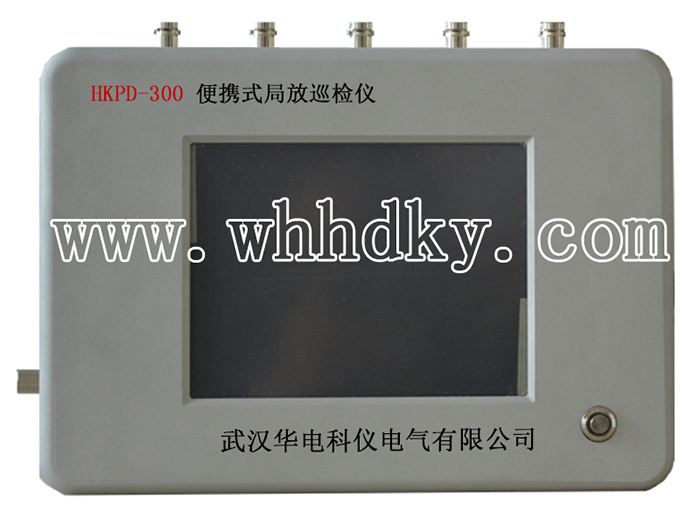

HKPD-300 局部放电检测仪巡检仪产品概述
HKPD-300局部放电检测仪巡检仪采用TEV传感器、超声传感器和宽频带电流互感器在线检测高压开关柜局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。
其配置软件具有实时波形图、最大峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
Ø 高压开关设备和控制设备标准的共用技术要求 DL/T 593
Ø 3.6kV～～40.5kV 交流金属封闭开关设备和控制设备 DL/T 404
Ø 3.6kV～～40.5kV 交流金属封闭开关设备和控制设备 GB 3906
Ø 局部放电测量GB/T 7354
Ø 电力设备局部放电现场测量导则 DL/T 417
Ø 高电压试验技术 第一部分：一般试验要求 GB/T 16927.1
Ø 高电压试验技术 第二部分：测量系统 GB/T 16927.2
Ø 高电压试验技术 第3 部分: 现场试验的定义及要求 GB/T 16927.3
技术参数
|
通道数 |
2通道，4通道任选其一 |
|
采样率 |
最大200MGa/s |
|
采样精度 |
12bit |
|
量程范围 |
0.1mV～20V |
|
量程切换 |
1mV、2mV、5mV、10mV、20mV、50mV、100mV、200mV、500mV、1V、2V、5V共12档 |
|
频带范围 |
1Hz-60MHz |
|
本量程非线性误差 |
5% |
|
可测试品的电容量范围 |
6pF～250μF |
|
电源模式 |
内置锂电池/AC 220V |
|
显示 |
|
|
显示屏 |
6.5寸 TFT真彩色触摸液晶显示屏 |
|
分辨率 |
640×480 |
|
存储 |
|
|
物理存储 |
4GB |
|
硬盘 |
32G固态硬盘 用于存储试验记录及试验数据 |
|
接口 |
|
|
RS232*1 |
用于与PC机同步传输接口 |
|
USB*2 |
可外接鼠标键盘，以及外接移动存储设备 |
|
电源模式 |
电池供电（16.8V锂电池）+外置电源（220V AC） |
|
电信号接口 |
4路BNC接口，用于信号输入 |
|
BNC接口 |
外同步接口 |
|
网口*1 |
用于连接网络 |
|
接地钮 |
外部接地用 |
|
通用说明 |
|
|
CPU |
主频1.6GHz |
|
系统 |
WIN7 |
|
使用环境温度 |
-20℃至60℃ |
|
存储环境温度 |
-20℃至45℃ |
|
尺寸 |
280*190*80 |
|
重量 |
|
