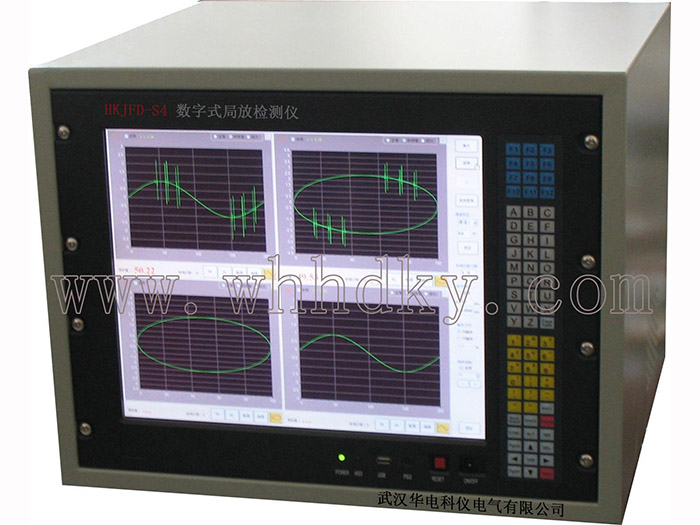

HKJFD-S4 变压器感应局放试验测试系统产品概述
HKJFD-S4数字式局部放电测试系统是我们继HKJFD-S1数字单通道局部放电检测仪后研制开发生产的全新的数字化仪器设备,它的采用高速集卡通道:同步4通道;采集卡最高采样频率:40MHz;高精度AD分辨率12bit,直流精度0.2%;采样长度4M样点;它集成了信号调理、全软件控制、数据分析等功能,是一套完整的局部放电试验系统。
功能特点
1、先进性:采用高速宽频带数据采集系统,放电波形还原显示清晰,失真度小,配合时间窗的使用,可动态放大显示图形细节;采用12位数据采集系统,结合连续、单次数据采集,测量精度与传统模拟局放仪相比有了质的提高。
2、继承性:运用虚拟仪器的概念,数字化全模拟传统仪器的功能,
图形显示分为:椭圆、正弦、直线,放电相位显示明确;
同步跟踪显示任意频率的试验电源,放电相位显示明确;
数控增益粗调、增益细调。数字模拟时间窗,可任意调节大小,动态并可放大显示细节。
3、可靠性:优化了系统组成结构,运用模块化、单元化设计技术,数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路,加上采用了高可靠性的数据采集卡,使得数字仪器的可靠性有了根本的保证。
4、安全性:系统采用了多参数报警保护措施,关键部位更采用软、硬件双重保护,灵敏度高,确保了整个试验系统的运行安全。
技术指标
系统主要性能技术指标
1、独立、同步、4通道
2、最高采样频率 40MHz
3、数据分辨率12bit,直流精度0.2%
4、可测试品的电容量范围6PF~250μF。
5、检测灵敏度允许电流(见表一):
表一、检测灵敏度及输入单元允许电流值
输入单 元序号 |
调谐电容范围 |
灵敏度(PC) (不平衡电路) |
允许电流有效值 |
|
不平衡电路 |
平衡电路 |
|||
1 |
0~25~100PF |
0.02 |
30mA |
0.25A |
2 |
25~100~400PF |
0.04 |
50mA |
0.5A |
3 |
100~400~1500PF |
0.06 |
120mA |
1A |
4 |
400~1500~6000PF |
0.1 |
0.25A |
2A |
5 |
1500~6000~25000PF |
0.2 |
0.5A |
4A |
6 |
0.006~0.025~0.1μF |
0.3 |
1A |
8A |
7 |
0.025~0.1~0.4μF |
0.5 |
2A |
15A |
8 |
0.1~0.4~1.5μF |
1 |
4A |
30A |
9 |
0.4~1.5~6.0μF |
1.5 |
8A |
60A |
10 |
1.5~6.0~25μF |
2.5 |
15A |
120A |
11 |
6.0~25~60μF |
5 |
25A |
200A |
12 |
25~60~250μF |
10 |
50A |
300A |
7R |
电阻 |
0.5 |
2A |
15A |
显示工作方式 |
椭圆——正弦——直线 |
工作方式: |
分连续、单次、3D 显示工作方式。 |
触发同步方式: |
分内外触发方式,内触发为仪器电源同步触发,频率50;外触发为同步试验电源工作频率,10~1000Hz内任意频率。 |
外触发同步信号输入电压: |
5~100V,输入功率<1伏安。注意;外触发同步信号输入电压要经过隔离处理 |
信号相位判定: |
椭圆显示为极坐标方式,正弦显示为正弦波方式,其显示图形的起点为试验电源的零点,其显示图形的长度为试验电源的一个周期,外触发同步方式下系统准确真实地显示了的试验电源的周期、相位。 |
时间窗: |
系统软件模拟时间窗,相位大小任意选择,可动态放大显示时间窗,两个时间窗可分别或同时开。 |
滤波频带: |
系统采用传统的带通滤波方式,3dB低频端频率fL:分10、20、40KHZ档,3dB高频端频率fH分80、200、300KHZ档,fL和fH可灵活任意组成各种滤波通带。 |
信号放大器: |
增益调节:分增益粗调和增益细调,增益粗调分6档,档间增益差20dB(10倍),误差±1 dB调节;增益细调分8级,范围>20dB。 |
放大器正负极性响应不对称性:<1dB。 |
|
局放信号测量: |
所见即所得方式,可在连续、单次、放大等显示工作方式下测量局放信号,误差±5%(以满刻度计)。 |
试验电源测量(选项,需外接电压、电流传感器): |
可测量高压侧电压、高压侧电流、低压侧电压、低压侧电流,显示分为模拟指针和数码显示,
|
误差: |
±3%(以满刻度计)。 |
主机: |
8U加强型标准机箱 |
重量: |
约25KG。 |
数字处理设备: |
标准配置为一体化工控机 |
控制开关柜(选配件,体积重量随功率变化) |
