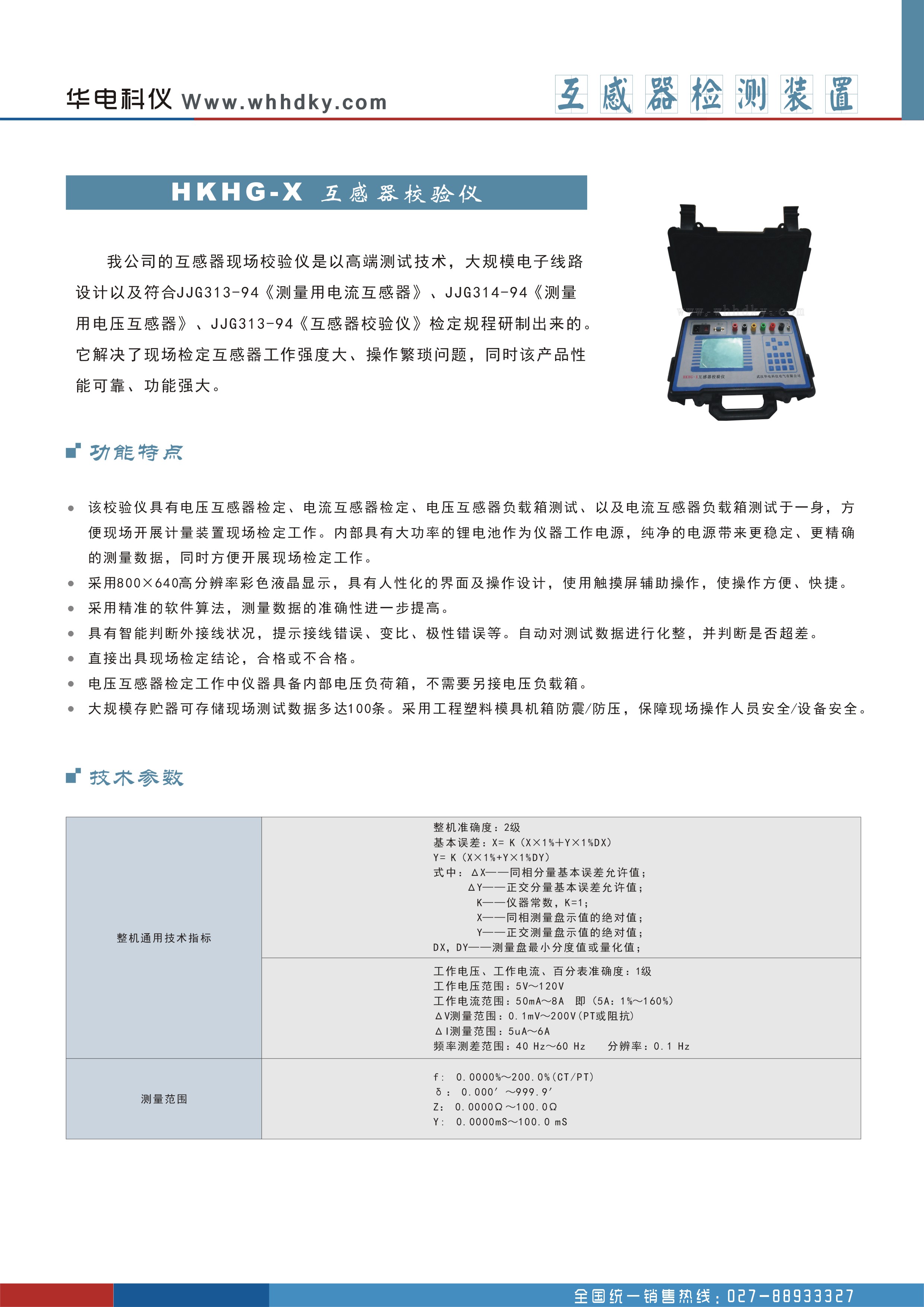

HKHG-X 互感器校验仪产品概述 发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。为保证计量准确，必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。 |
我公司的互感器现场校验仪是以高端测试技术，大规模电子线路设计以及符合JJG313-94《测量用电流互感器》、JJG314-94《测量用电压互感器》、JJG313-94《互感器校验仪》检定规程研制出来的。它解决了现场检定互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。
功能特点
|
1、该校验仪具有电压互感器检定、电流互感器检定、电压互感器负载箱测试、以及电流互感器负载箱测试于一身，方便现场开展计量装置现场检定工作。内部具有大功率的锂电池作为仪器工作电源，纯净的电源带来更稳定、更精确的测量数据，同时方便开展现场检定工作。 2、采用800×640高分辨率彩色液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。 3、采用精准的软件算法，测量数据的准确性进一步提高。 4、具有智能判断外接线状况，提示接线错误、变比、极性错误等。 5、自动对测试数据进行化整，并判断是否超差。 6、直接出具现场检定结论，合格或不合格。 |
7、电压互感器检定工作中仪器具备内部电压负荷箱，不需要另接电压负载箱。
8、大规模存贮器可存储现场测试数据多达100条。
9、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全
技术参数
|
整机通用技术指标 |
①整机准确度： |
2级 |
|
基本误差： |
DX=± K（X×1%＋Y×1%±DX） DY=± K（X×1%+Y×1%±DY） |
|
|
式中： |
ΔX——同相分量基本误差允许值； ΔY——正交分量基本误差允许值； K——仪器常数，K=1； X——同相测量盘示值的绝对值； Y——正交测量盘示值的绝对值； DX，DY——测量盘最小分度值或量化值； |
|
|
②工作电压、工作电流、百分表准确度： |
1级 |
|
|
③工作电压范围： |
5V～120V |
|
|
④工作电流范围： |
50mA～8A 即（5A：1%～160%） |
|
|
⑤ΔV测量范围： |
0.1mV～200V(PT或阻抗) |
|
|
⑥ΔI测量范围： |
5uA～6A |
|
|
⑦频率测差范围： |
40 Hz～60 Hz |
|
|
分辨率： |
0.1 Hz |
|
|
2、测量范围： |
f: 0.0000%～200.0%(CT/PT) |
|
|
δ： 0.000′～999.9′ |
||
|
Z： 0.0000Ω～100.0Ω |
||
|
Y: 0.0000mS～100.0 mS |
||
