HKHG-C（全套）互感器全自动检定装置产品概述

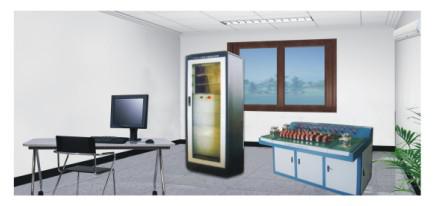

    HKHG-C互感器检定装置是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由HKHG-C互感器校验仪、电流电压负载箱、控制柜等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

1.主要装置

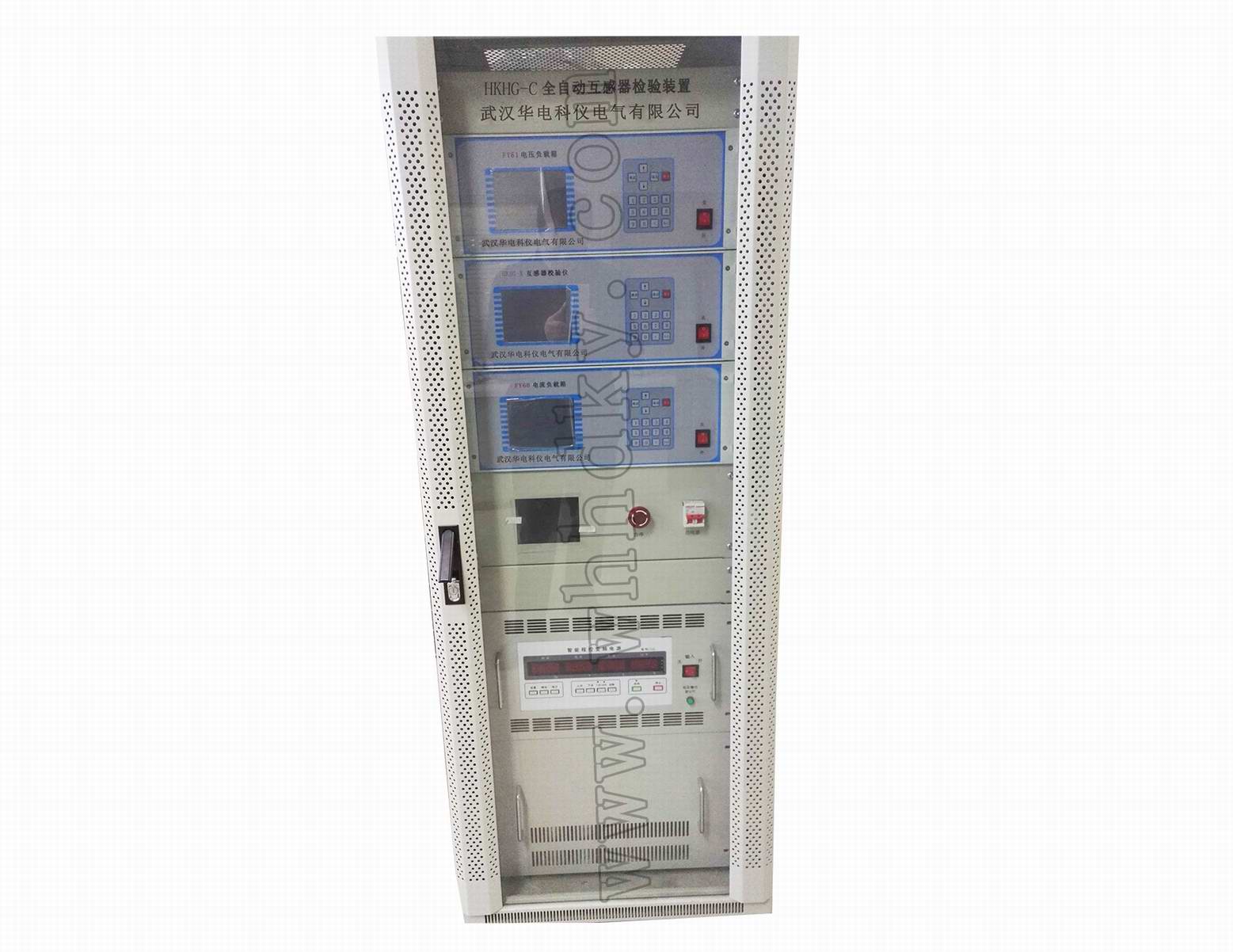

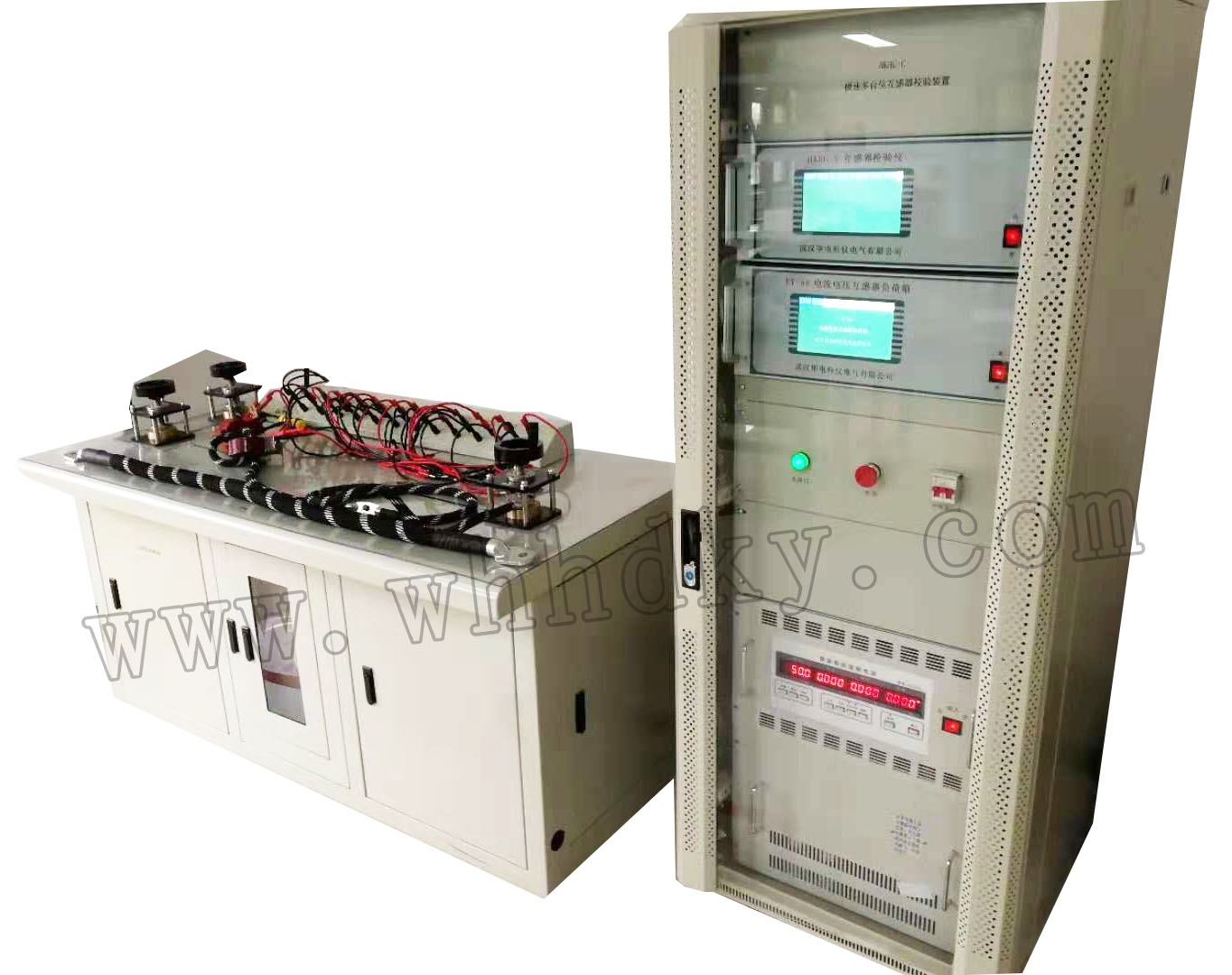

程控源互感器检定装置

带升流器精密电流标准互感器

带升压器精密电压标准互感器

2.装置主要功能

互感器校验台，互感器校验仪，互感器误差数据管理系统。实现自动调压，自动定点，自动测量，自动管理的功能。满足校验S级电流互感器及电力互感器要求。

可检定0.2S及以下电流互感器或0.2级及以下电压互感器的误差校验；

校验台造型美观大方；

自动调压：程控源输出电流电压具有实时测量显示功能；

自动定点、换档：

按照国家规程规定，自动调压至测量点；稳定性好，时间短，重复性好；

自动测量、校验：

实现自动校验，根据国家检定规程，装置根据测试数据自动进行量程切换，自动进行满载、轻载测量。

手动测量、校验：能实现自动/手动测量、检验的选择。

电流、电压负载箱自动切换；

台体根据计算机下达的指令能自动切换标准互感器的一次和二次接线,无需人工参与接线；

校验仪可单独使用，方便调试检定和现场使用；

台体有完善的报警和保护功能，发生过流、过压、电源短路等不安全因素，台体自动降低电流、降压、并发出报警信号；

数据通讯：

台体能与SG186营销业务应用系统连接，实现数据自动传递至SG186营销业务应用系统数据库；并能自动存储到计算机（软件），数据自动存储和掉电保护；供方无偿提供接口软件，无偿升级、维护。

自动打印证书：可根据需要输出规程要求的各种证书文件；

检定过程中，能方便查看误差，能显示所测量的误差曲线及误差范围；

软件负责终身免费升级，能够实现网络化管理，

CT自动退磁：

台体装有退磁电阻，无需手动操作，自动完成退磁实验；

互感器在校验过程中拆接方便。

检定过程中，能方便看误差，能显示所测量的误差曲线及误差范围。

具有完善的在线帮助系统，所有的按钮及工具栏有操作提示，所有功能及操作均有详细的帮助说明；

程控源安全保护：

程控源具有自锁保护功能，保证设备安全；所有操作均具有双重硬件保护及极性保护和变比错误判断功能并可给出提示界面，可在特殊情况下按保护开关终止现行操作；

控制软件界面友好，操作方便，符合使用习惯，该软件自动控制校验仪及检定台、测试台；

自动管理数据：

软件根据规程的要求自动对误差数据进行管理；

操作方式灵活：手动、自动，自由选择；自动校验时误差超差具有声响提示。

软件网络功能强：

软件兼容性强，易与不同系统联系；

软件平台：

操作系统采用WINDOWS操作系统。

图形用户接口，多窗口显示，菜单驱动，鼠标操作。

数据库提供接口资料便于用户维护和二次开发。

具有统计功能，可按局号、厂号、校验时间、检定员、厂家分别统计。

能有效的保护和处理数据；

保证检定数据及时保存，并保存成标准数据库格式；

对硬盘数据能及时进行备份；

提供在其它机器上查询及打印的程序；

检定的方案和证书格式可依据用户需求进行设置，做到鼠标一点，即可自动打印检定证书；

依据不同试验，智能判断误差数据并剔除粗大误差，自动平均及按照修约规则化整误差，误差超限有明显的报警显示；

完善的在线帮助系统，所有按钮及工具栏有操作提示，所有功能及操作均有详细的帮助及说明；

保证通信稳定可靠。

装置能测量阻抗、导纳。

程控源校验台主要技术指标：

为了获得稳定快速的0-250V输出电压，校验台必须使用自带显示和保护的全自动程控源:

台体输入电源：电压：AC 220V±10％；频率：50Hz±0.5 Hz

工作环境：温度：-10℃～40℃；湿度：<80％（25℃）

输出功率：10kVA

百分表准确度：1％，显示范围：1～199％

二次量程：电压：100V， 100V/；电流：1、5（A）

自动稳定点：

电压（％）：20、50、80、100、120

电流（％）：1、5、20、100、120

过流保护档选择：自动

最小微调：﹤0.04％

重量：小于120kg

退磁电阻：8W

互感器校验仪的相关参数

测量范围：

同相分量（％）：0.0001～200.0 分辨率：0.0001

正交分量（分）：0.001～999.9        分辨率：0.001

阻抗（W）：0.0001～10.0 分辨率：0.0001

导纳（ms）：0.0001～10.0 分辨率：0.0001

基本误差：

同相分量： DX=±（X×2％+Y×2％±D）

正交分量： DY=±（X×2％+Y×2％±D）

“X”、“Y”——仪器的显示值 “D”——仪器的量化误差

百 分 表： 0.5级

工作范围：

电流：（1％-149％）In  （In=5A）

  （5％-149％）In  （In=1A）

电压：（5％-149％）Un  （Un=100V，100V/）（5％-199％）Un  （Un=100V/）

工作负荷：

电流：To对Tx<0.12W cosΦ=1

电压：a对x<0.25VA (100V)

极性错误指示

额定工作电流（电压）的5％以上，误差超过180％时，应有极性指示。

变比错误指示

额定工作电流（电压）的5％以上，误差超过30％而小于180％时，应有变比错误指示。

绝缘和耐压试验及说明：

端子Tx和（）端子相通

K和D端子均与（）端子不通

电源插座对外壳能承受1.5kV，1min耐压

全自动电流电压互感器负荷箱的相关参数

电流档和电压档都能全自动切换

额定容量：

电压：1.25VA～158.75VA COSΦ=0.8、COSΦ=1.0

电流：2.5VA～60VA  COSΦ=0.8

2.5VA～5VA COSΦ=1.0

测量范围：

电压： 20％～120％

电流： 1％～120％

带升流器精密标准电流互感器：

配套的带升流器的标准电流互感器，在测量中具有升流和作为标准互感器双重功效，技术指标如下：

一次电流：5A～2000A

二次电流：5A

频率：50Hz                 准确度等级：0.2S级

升流器电压：250V           升流器容量：5kVA

额定负荷：5VA              下限负荷：2.5VA

功率因数：1.0               额定电压：500V
