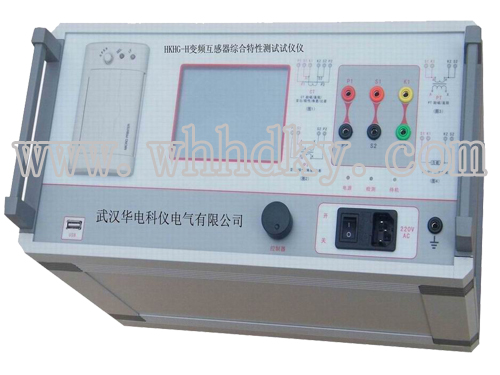

HKHG-H 变频互感器综合测试仪产品概述
1.设计用途
HKHG-H互感器测试仪设计用于：
1、对各种保护类、计量类、TP类、GIS套管等（CT和PT）互感器特性进行全自动测试，
2、适用于实验室也适用于现场检测。
2.参考标准
GB 1207-2006、GB 1208-2006（IEC 60044-1）、GB16847-1997（IEC 60044-6）
功能特点
1.支持检测CT和PT（保护类、计量类、TP 类）稳态和暂态等参数.
2.采用先进的变频电源技术，（伏安特性）励磁拐点电压高达40KV.
3.无需外接其它辅助设备，单机即可完成所有检测项目.
4.采用智能控制器，操作简单.
5.大屏幕液晶，图形化显示界面.
6.按规程自动给出（励磁）拐点值.
7.高能精度、支持检测0.2S级互感器
8. 自动给出5%和10%误差曲线.
9.可保存1000组测试数据，掉电后不丢失.
10.支持U盘转存数据，可以通过标准的PC进行读取，并生成WORD报告.
11.小巧轻便，非常利于现场测试.
技术参数
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～250V |
|
|
输出电流 |
0-20A |
|
|
电压测量精度 |
±0.5% |
|
|
二次绕组 电阻测量 |
范围 |
0～50Ω |
|
精度 |
1%±1mΩ |
|
|
二次实际 负荷测量 |
范围 |
0～300VA |
|
精度 |
1%±0.1VA |
|
|
相位测量 （角差） |
精度 |
±3min |
|
分辨率 |
0.3min |
|
|
CT 变比测量 |
范围 |
1-10000 |
|
精度 |
±0.05% |
|
|
PT 变比测量 |
范围 |
1-10000 |
|
精度 |
±0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：380mm × 240mm × 180mm ， 重量：≤10Kg |
|
