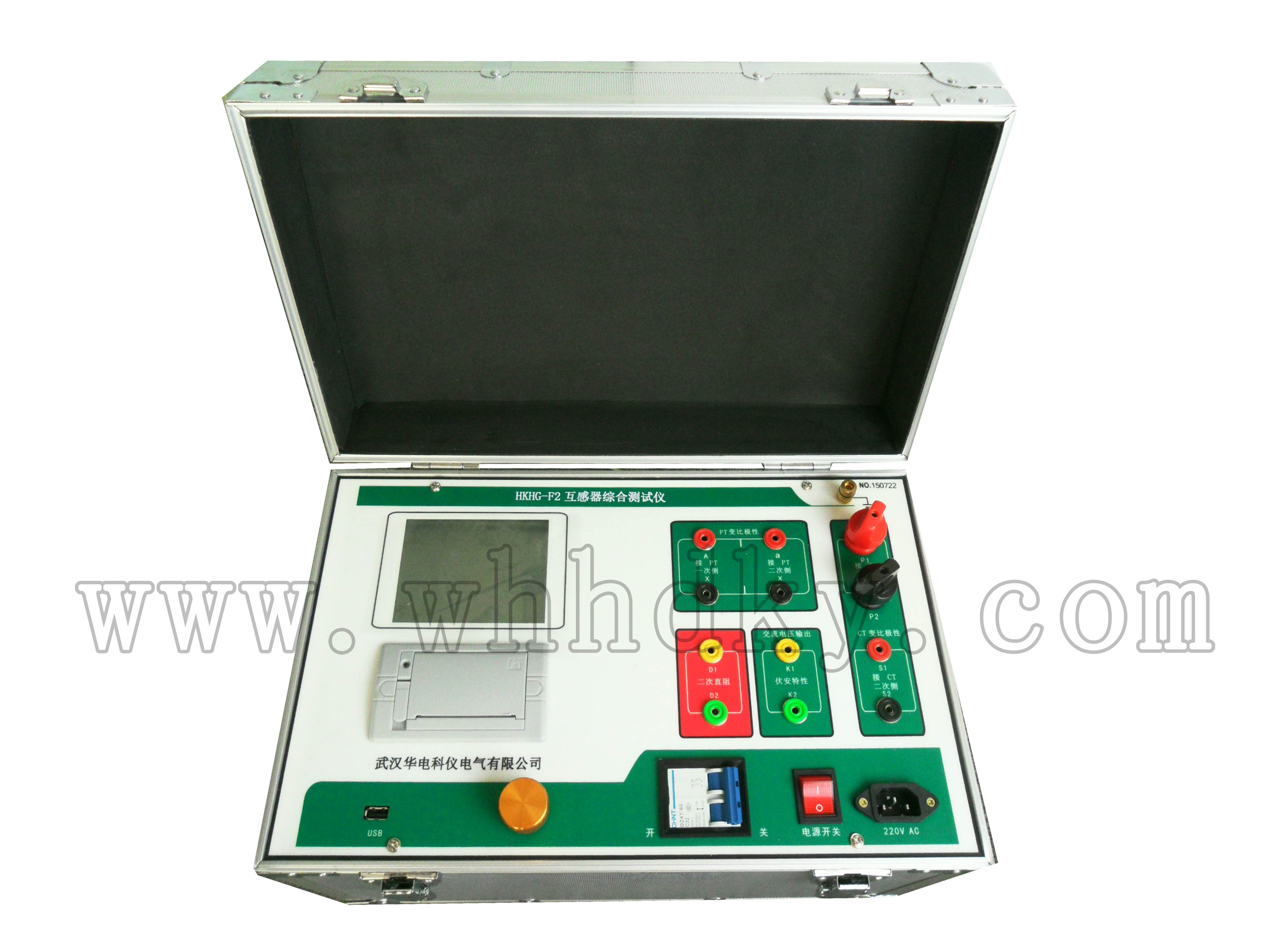

HKHG-F1 全功能互感器特性综合测试仪产品概述

安全操作

• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。

• 不要在多雨或潮湿气候下操作测试仪。

• 不要在易爆气体或蒸汽存在的环境下操作测试仪。

• 在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。

• 测试仪的内部可能产生高电压！因此，只有具备资质的人才允许打开测试仪。

• 为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。

• 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的唯一电源。

• 当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，有可能损坏被测互感器和测试仪！

• 如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。

注意：

1、为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。

2、试验前请将仪器可靠接地。

3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线断开，保证互感器完全处于离线状态。

4、CT变比极性试验时，应将不检测的二次绕组短接。

5、做PT伏安特性试验时，一次绕组的零位端接地。

6、实验中严禁触碰所有测试端子。

1. 支持检测CT和PT、单机输出电压0-2500V，电流0-600A.

2.满足 GB1207、GB1208等规程要求.

3.无需外接其它辅助设备，单机即可完成所有检测项目.

4. 自带微型快速打印机、可直接现场打印测试结果.

5.采用智能控制器，操作简单.

6.大屏幕液晶，图形化显示接口.

7.按规程自动给出CT/PT（励磁）拐点值.

8.自动给出5%和10%误差曲线.

9.可保存3000组测试资料，掉电后不丢失.

• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.

• 小巧轻便≤22Kg，非常利于现场测试.

工作条件要求

1、 输入电压 220Vac±10%、额定频率 50Hz；

2、 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；

3、 参数对应的环境温度是23℃±5℃；

4、 保证值在出厂校验后一年内有效。
