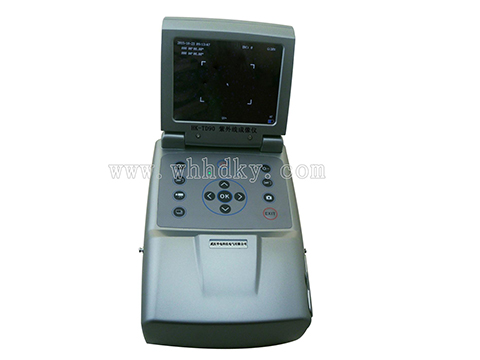

HK-TD90 紫外成像仪产品介绍：
HK-TD90紫外成像仪是华电科仪在实际应用中采纳广大客户宝贵意见的基础上，综合目前市场上紫外成像仪的优点而精心设计的一款检测放电的仪器设备，是华电科仪公司推出的第二代紫外成像产品。各项性能指标均达到或领先于同行业仪器的水平，是国内自主研发生产和销售的专业级仪器，填补了紫外仪器国产化的空白。
HK-TD90紫外成像仪在原有仪器的基础上，增加了更多新的功能、设计更科学、结构更小巧，灵敏度更高。它嗓声干扰小、电晕精确定位、触摸屏操作、图像存储记录等功能对现场的使用提供了极大的方便、同时体积小、重量轻使在日常的操作过程中减轻了劳动的强度，提高工作效率。
HK-TD90紫外成像仪以其卓越的性能、科学的设计将为各行业的安全生产保驾护航。它可应用于供电公司、发电厂、电气设备制造厂、铁路行业、钢铁行业、化工行业、科研机构、环保部门等，能及时发现存在的隐患，从而减少各种事故的发生，成为安全生产不可缺少的工具。
1、高灵敏度达到3×10-18watt/cm2
2、紫外可见光全区域准确叠加，精确定位
3、5.7寸可折叠LCD屏，阳光下可读
4、声光报警功能
5、按键和触摸屏操作，操作更方便
6、紫外图像增强、积分功能，更易发现细小问题
7、SD卡在线升级功能
8、GPS定位功能，记录位置信息
9、专业化报表分析软件，更利于现场情况分析
10、体积小、重量轻，方便操作
11、运行中绝缘子的劣化以及复合绝缘子及其护套电蚀检测
12、支柱式绝缘子的微观裂纹检测
13、悬挂式瓷绝缘子的零值绝缘子检测
14、评估绝缘设备表面的污秽程度
15、评估验收高压带电设备布局、结构、安装、设计是否合理
16、检测运行中电力设备外绝缘子闪络痕迹
17、高压输电线路断股及线经过线而引起的电晕放电
18、高压输变电设备上可能搭接的导电物体，如金属丝
19、大型发电机定子线棒端部和槽壁电晕放电检测
|
型号 |
HK-TD90 |
|
|
应用领域 |
||
|
紫外通道属性 |
类型 |
单色视频(可设置图像颜色) |
|
最小紫外光灵敏度 |
3×10-18watt/cm2 |
|
|
最小放电灵敏度 |
1.5pc 于8m距离处 |
|
|
波长 |
240 ～ 280nm |
|
|
视域 |
5.5°×4.0° |
|
|
聚集 |
紫外光/可见光通道均可自动和手动聚焦 |
|
|
聚集范围 |
2m～∞ |
|
|
探测器寿命范围 |
无衰减 |
|
|
帧频 |
50Hz |
|
|
可见光属性通道 |
最小可见光灵敏度 |
0.1lux |
|
变焦 |
24×光学变焦 + 12×数字变焦 |
|
|
图像显示 |
显示屏 |
5.7"VGALCD，带背光，带触摸 |
|
监视器 |
PAL/NTSC |
|
|
图像模式 |
组合 （紫外图像/可见光图像）；只显示紫外光/可见光图像 |
|
|
数据处理 |
紫外光/可见光图像叠加处理 |
紫外光/可见光图像全屏重叠精度小于1毫弧度 |
|
紫外图像增强 |
数字滤波降噪，消除太阳光辐射影响 |
|
|
紫外图像积分 |
可设置积分时长，利于微弱紫外信号检测 |
|
|
视频压缩/解压 |
H.264标准 |
|
|
报警 |
光子数超标报警，透过声音输出或LED |
|
|
菜单 |
按键操作，也可触摸操作 |
|
|
位置信息 |
GPS |
|
|
时间/日期 |
可设置，可保存 |
|
|
图像冻结 |
可冻结实时图像 |
|
|
程序升级 |
通过SD卡可对仪器固件程序升级 |
|
|
分析报表软件 |
光子数计算，报表生成 |
|
|
数据储存 |
视频格式 |
AVI |
|
图片格式 |
JPEG |
|
|
语音 |
语音注释，WAV格式 |
|
|
回放 |
视频、图片和语音 |
|
|
存储介质 |
SD卡，容量2G |
|
|
数据下载 |
读卡器，或USB |
|
|
电源系统 |
功耗 |
10W |
|
电池 |
可充电锂电池 |
|
|
电池工作时间 |
2小时连续工作（常温） |
|
|
充电 |
在线充电，或充电器 |
|
|
外接电源 |
9-12V，11VA |
|
|
电源适配器 |
110-240VAC,50-60HZ/9VDC 4A |
|
|
环境参数 |
工作温度范围 |
-20℃～ 55℃ |
|
存储温度范围 |
-25℃～ 60℃ |
|
|
湿度 |
95%（非凝结） |
|
|
封装 |
IP54 |
|
|
物理参数 |
尺寸 |
238mml*165mml*91mmH |
|
重量 |
2.5Kg |
|
|
接口 |
电源接口 |
有 |
|
视频输出口 |
CVBS |
|
|
USB接口 |
有 |
|
|
SD卡槽 |
有 |
|
|
配置 |
标准配置 |
TD90全日盲紫外成像仪，AC电源适配器，锂电池，充电器，SD卡，SD卡读卡器，视频线，USB线，分析报表软件光盘，说明书，保修卡，背带，便携箱 |
|
可选配置 |
车载电源转换器 |
|
