产品关键字：手持式继电保护测试仪、手持式报文分析仪

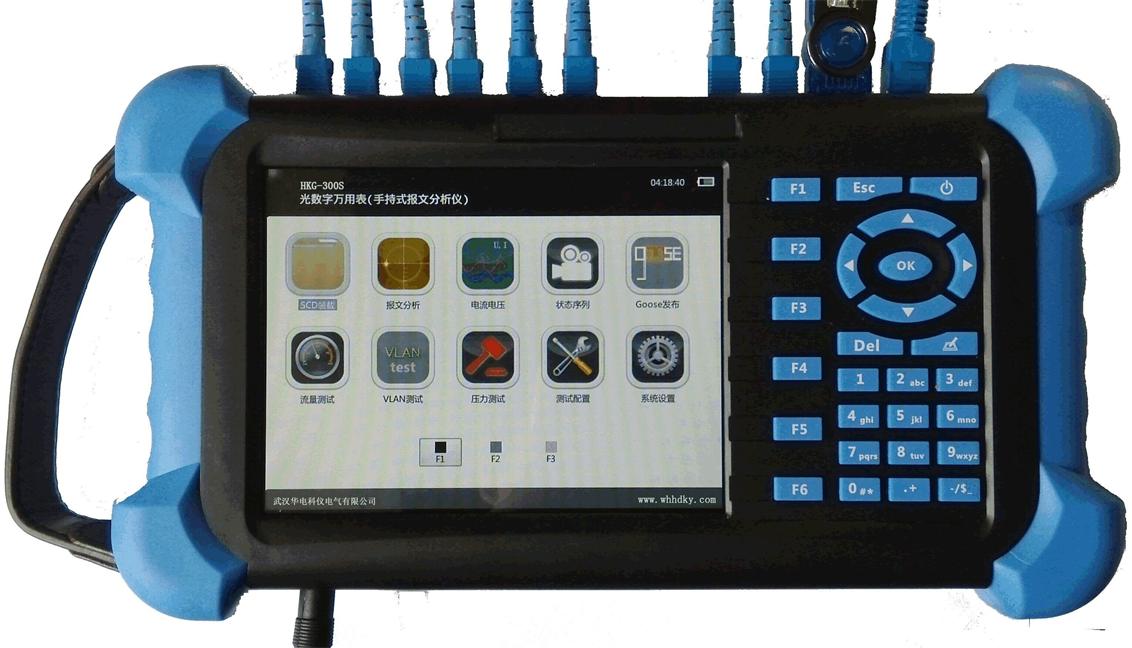

    HKG-300S数字万用表是武汉华电科仪电气有限公司针对数字化/智能变电站网络通信过程推出的一款专用测试工具。自动侦测过程层通讯报文信息并解析，通过有效值、相位、波形以及开关量状态等多种方式给直观呈现给用户，并对报文进行分类统计，同时支持报文发送测试，提供多种保护校验模块，是数字化/智能变电站安装、调试、运行和维护的必备工具。

    其主要支持以下协议：

    2  IEC61850-9-1

    2  IEC61850-9-2/LE（含国网点对点）

    2  IEC61850 Goose

    2  IEC60044-7/8

    2  许继私有FT3报文

    2  IEEE1588,IRIG-B,PPS

    2  MMS

HKG-300S光数字万用表产品性能特点：

通用版本：

1、采用5.7吋真彩液晶显示屏，640px×480px，支持触摸屏+键盘操控模式；

2、具有2对光以太网口，2对光串口，1个IRIG-B同步口；

3、可模拟合并单元（MU）输出IEC61850-9-1/2光数字报文，对光数字继电保护装置进行测试；

4、支持SCL文件（SCD、ICD、CID等）导入以提取需要的装置实例配置信息，完成测试配置；

5、支持网络报文侦听，并自动与SCL文件进行匹配，对不相符的项目进行标记；

6、支持电压电流输出测试，6路电压6路电流可映射至多个采样值控制块输出；

7、支持状态序列输出测试，并具有短路故障计算功能；

8、支持GPS触发输出采样值，可实现多机同步输出测试；

9、光串口IEC60044-8报文传输速率2.0Mbps~10.0Mbps可选；

10、支持SV报文输出时间均匀性、额定延时监测；

11、支持光口数据流量监测；

12、支持GOOSE发送机制监测；

13、具有光数字SV控制块的极性校核功能和核相功能；

14、具有光口数据转发功能，可用于串行侦测报文；

15、支持单纤网络连接（无Link模式）；

16、支持SV、GOOSE及IEEE1588报文监测，支持波形、幅值、相位、频率、谐波、离散度、异常报文、变位记录等数据呈现方式；

17、支持SV报文重采样；

18、内置11000mAh可充电锂电池供电，连续工作时长≥6小时。

专业版本：

19、支持交换机VLAN测试；

20、支持MMS报文收发测试；

21、支持PCAP数据回放测试；

22、支持智能终端SOE响应时间测试；

23、支持网络压力输出测试；

24、支持异常报文模拟输出测试；

25、支持定值校验、差动试验、谐波输出试验等多种保护校验测试功能；

26、支持网络报文抓包分析测试。

定制服务：

为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！

HKG-300S光数字万用表主要技术指标：

1、光以太网口

数量：2对

类型：SC，100Mbits/s；

波长：1310nm；

协议：IEC61850-9-1/2/LE SV，Goose，IEEE-1588（P2P/E2E，自适应）；

2、光串口

数量：2对

类型：SC；

波长：850nm；

协议：IEC60044-7/8 FT3帧格式报文；

传输方式：曼码或异步串口；

波特率：2M~10M可设；

3、同步接口

数量：1个

类型：SC

协议：IRIG-B，PPS

4、测试性能

SV报文发送均匀性：<1us；

GS事件分辨率：<1us；

报文接收时标精度：<25ns；

SV采样值幅值精度：<0.05%；

SV采样值相位精度：<0.005°；

SV采样值频率精度：<0.001Hz；

IRIG-B码同步对时精度：<400ns；

IEEE-1588网络对时精度：<100ns；

画面刷新时间：<1s；
