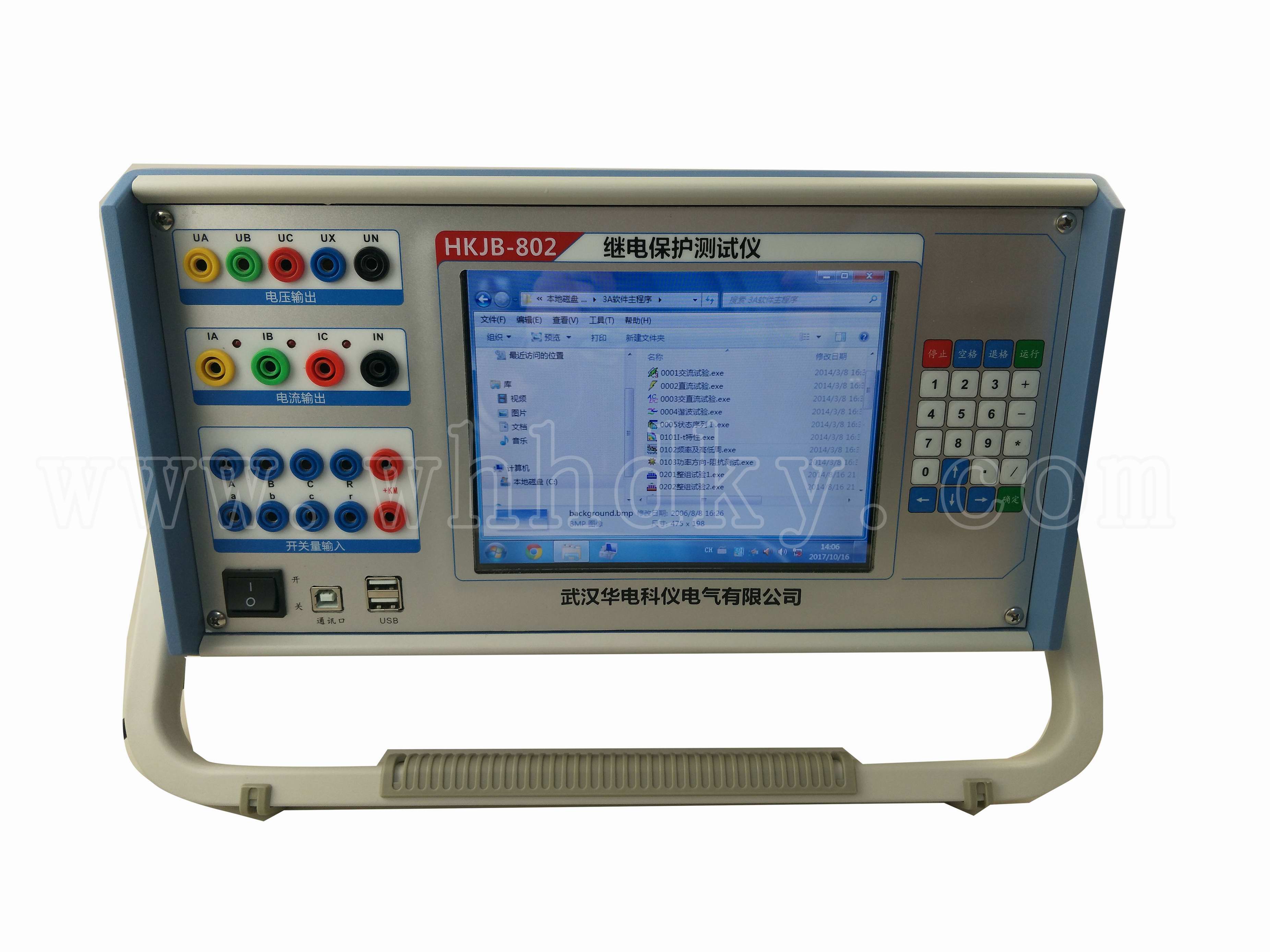

HKJB-802三相微机继电保护测试仪可同时输出三相电流四相电压，电流3×40A/相，电压4×120V/相,

   HKJB-802三相微机继电保护测试仪工控机Windows XP操作系统， 8.4寸大屏幕高分辨力彩色TFT液晶显示屏，双USB接口，2 — 20次谐波，频率0～ 1000Hz，10路开入，8对开出量，微机继电保护装置全套试验，精度≤0.2%，重量：18KG

HKJB-802三相微机继电保护测试仪主要性能特点：

1、标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U₀或检同期电压，或任意某一电压值的情况输出。

2、单机操作方便  单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

3、双操作方式，联接电脑运行  通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

4、软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

5、开关量接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

6、大屏幕TFT显示屏  本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

7、自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

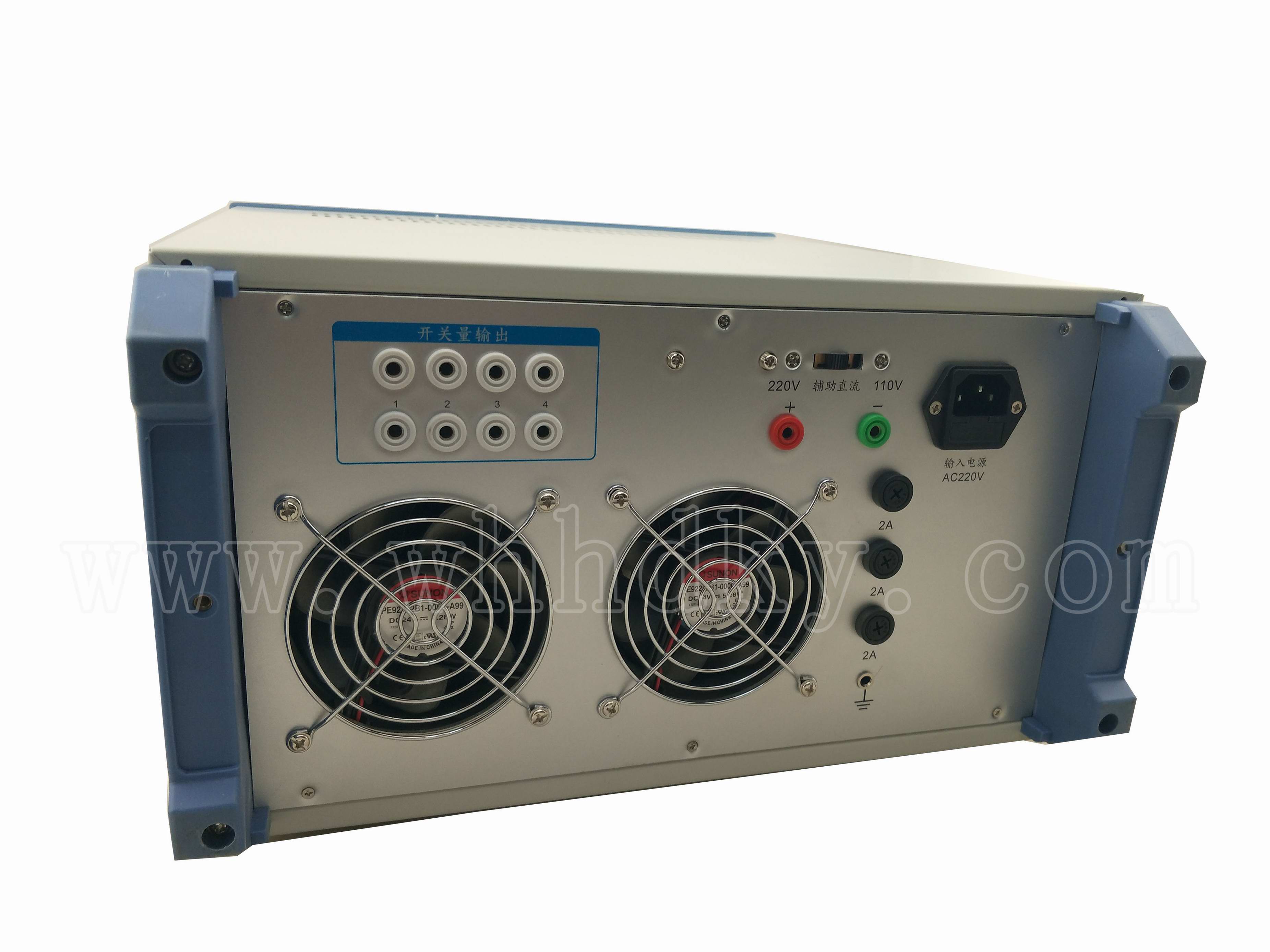

8、具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。

9、性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

HKJB-802三相微机继电保护测试仪主要技术指标：

1、交流电流输出

   输出精度  0.2级

   相电流输出（有效值）     0～40A

   三并电流输出（有效值）   0～120A

   相电流长时间允许工作值（有效值） 10A

   相电流最大输出功率              420VA

   三并电流最大输出时最大输出功率   900VA

   三并电流最大输出时允许工作时间   10s

   频率范围（基波）   20～1000Hz

   谐波次数           1～20 次

2、直流电流输出

   输出精度   0.5级

   电流输出   0～±10A / 每相，0～±30A / 三并

   最大输出负载电压   20V

3、交流电压输出

   输出精度   0.2级

   相电压输出（有效值）    0～120V

   线电压输出（有效值）    0～240V

   相电压/线电压输出功率   80VA / 100VA

   频率范围（基波） 20～1000Hz

   谐波次数         1～20次

4、直流电压输出

   输出精度   0.5级

   相电压输出幅值   0～±160V

   线电压输出幅值   0～±320V

   相电压/线电压输出功率   70VA / 140VA

5、开关量及时间测量
