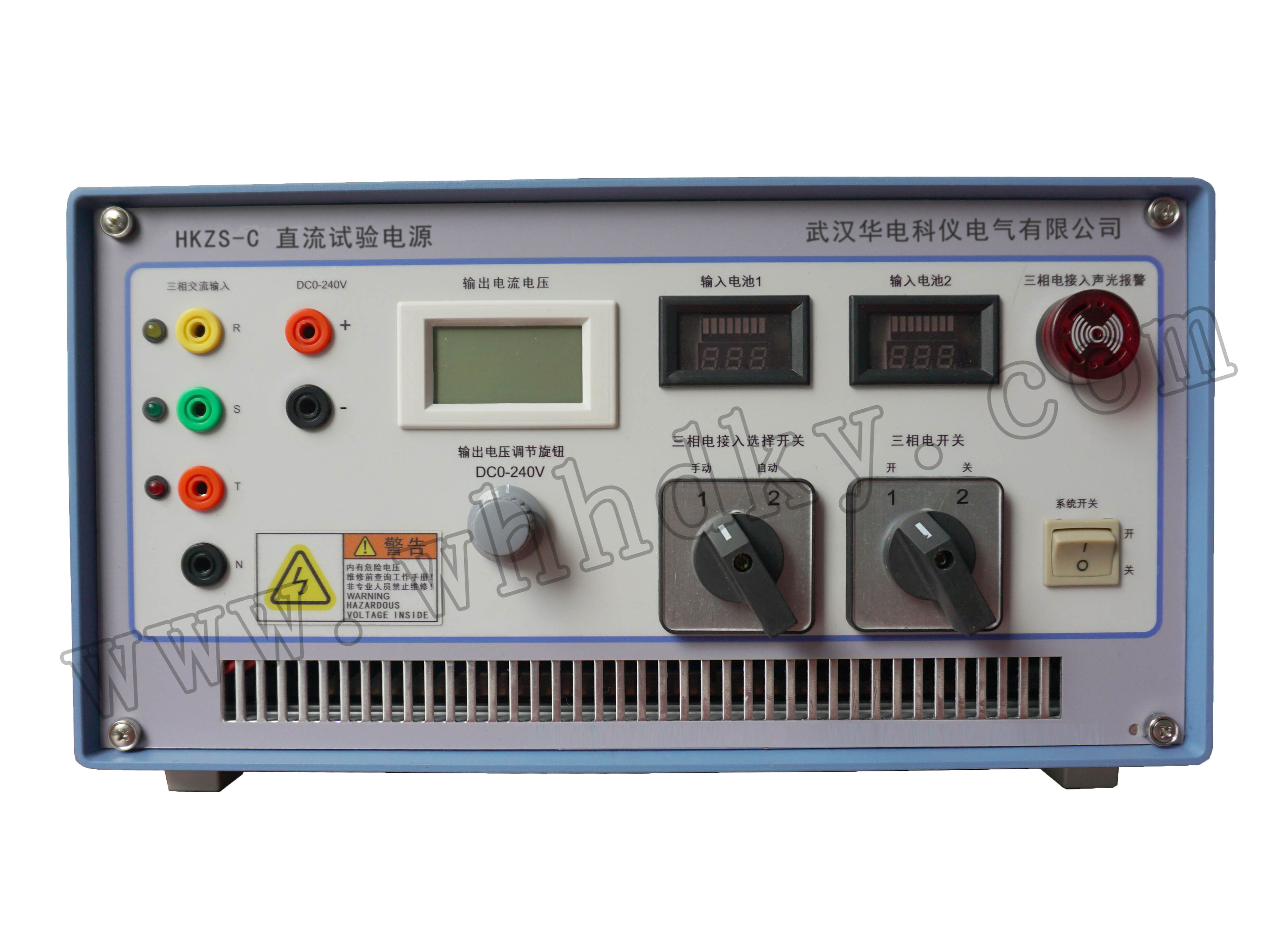

| 编号 | 端子 | 名称 | 功能说明 | 规格 | |
| 1 | R、S、T、N | 三相交流输入 | 检测三相电网电压幅值 | 380±20%V | |
| 2 | +、- | DC0~240V | 母线电压输出，0~240V | 0~10A | |
| 3 | \ | 输出电流电压表 | 监测母线输出的电压电流 | ||
| 4 | \ | 母线电压输出调节旋钮 | 顺时针电压升高，逆时针电压降低 | ||
| 5 | \ | 输入电池1电压表 | 显示输入电池1电压、电量 | ||
| 6 | \ | 输入电池2电压表 | 显示输入电池2电压、电量 | ||
| 7 | \ | 三相电输入选择开关 | 选择手动还是自动停止母线输出 | ||
| 8 | \ | 三相电开关 | 手动模式有效，可手动停止母线输出 | ||
| 9 | \ | 三相电输入声光报警 | 手动模式下，系统检测到三相电开始报警 | ||
| 10 | \ | 系统开关 | 系统启动开关 | ||
| 11 | +、- | 电池1输入接口 | 接蓄电池1 | 11~14.2V | |
| 12 | +、- | 电池2输入接口 | 接蓄电池2 | 11~14.2V | |
| 产品型号： | ||||
| 1、输入特性 | ||||
| 序号 | 项目 | 技 术 要 求 | 单 位 | 备注 |
| 1.1 | 直流输入 | 11~14.2 | Vdc | 直流输入接口“11,12” |
| 1.2 | 最大交流输入电流 | 135 | A | |
| 1.3 | 三相交流检测输入 | 380±20% | Vac | 交流输入接口“1” |
| 2、输出特性 | ||||
| 2.1 | 直流输出 | 0~240 | Vdc | 直流输出插座“2” |
| 2.2 | 最大直流输出电流 | 10 | A | |
| 3、保护功能 | ||||
| 3.1 | 过温保护 | 条件 | 单位 | |
| 70~90 | ℃ | 不停机，限功率输出 | ||
| ＞90 | ℃ | 报故障，停机 | ||
| 3.2 | 直流输入过压保护 | ＞15 | V | 报故障，停机 |
| 3.3 | 直流输入欠压保护 | ＜10 | V | 不报故障，停机 |
| 3.4 | 输出过流 | ＞10 | A | 报故障，停机 |
| 3.5 | 过载保护 | 报故障，停机 | ||
| 3.6 | 短路保护 |
报故障，停机 |
||
