TAG-8600D 中置柜多功能无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。仪器适用于5V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。
        仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级相序检测和远程核相功能。

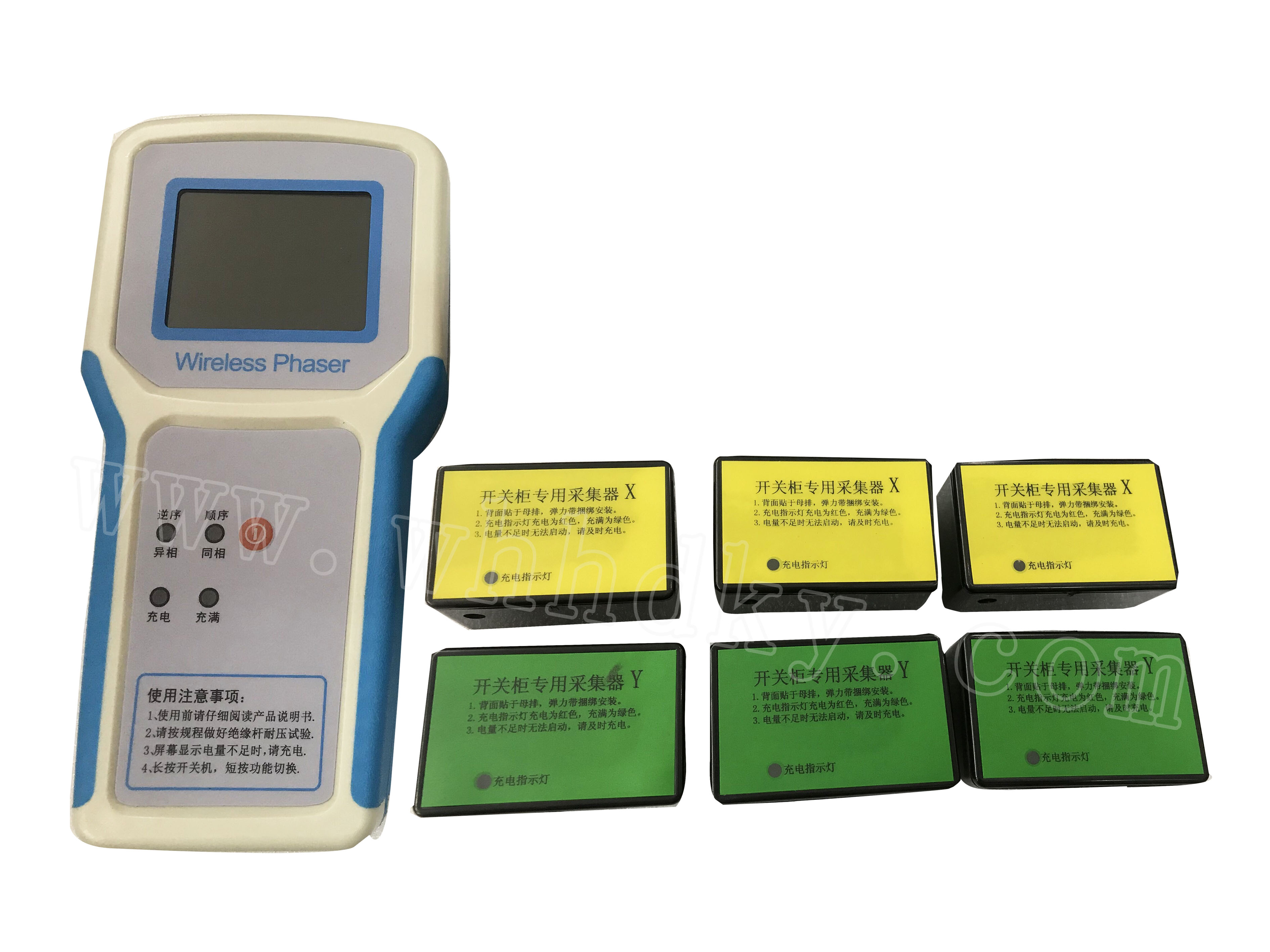

仪器由2对发射器、3对采集器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、可跨电压测量范围为5V～220kV。
4、发射器和接收主机的最大传输视距约100米。
5、真人语音提示测量结果和操作步骤。
6、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。
7、连续1小时无操作自动关机。
8、发射器和接收主机均内置可充电锂电池，配置5V充电器。
9、主机内置18650锂电池，电池容量为2500mAH。发射器内置10440锂电池，电池容量为450mAH。
10、高压测量时泄漏电流<10uA。
11、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
12、工作环境：-35℃--- +45℃ 湿度≤95%RH。
13、整机重量：约6KG。
14、仪器包装尺寸：长89cm*宽26cmm*高11cm。

物品名称	数量
铝合金机箱	1个
接收主机	1个
X发射器	2个
Y发射器	2个
X采集器	3个
Y采集器	3个
伸缩式绝缘杆(3米)	2根
尖头端子	2个
充电器(5V/1A)	2个
自检测试线	2条
接地线	2条
说明书	1份
出厂检验报告	1份
合格证	1份
