产品概述
目前，电力系统中10kV配网已越来越完善，环网连接方式的增多使得10kV的线路核相工作越来越多，目前，10kV配网的核相一般采用一次侧核相（高压核相），这就增加了线路的倒闸操作工作量，甚至不得不增加停电范围。此外对于“一进多出”或“多进多出”的环网柜，其核相工作显得更加复杂化，无疑会给线路操作带来隐患，影响电网的安全性。

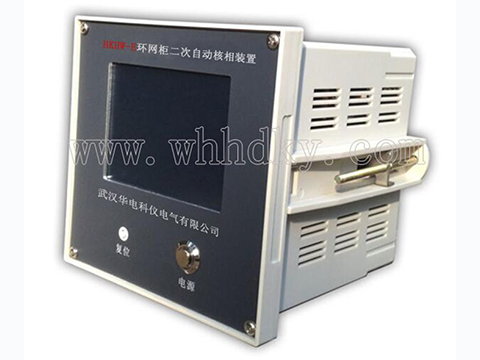

HKHW-E环网柜二次自动核相装置是专门针对10kV环网柜核相的新型产品，具有安装方便、工作可靠、操作灵活的特点，可实现环网柜多路进、出线之间的相位测量，并可提供各路进、出线之间的压差检测，同时还能可靠检测各线路的带电状态。
本产品可以替代传统的高、低压核相器，操作更简单、更安全、更可靠。
功能特点
1. 最多可监测八回路相位。通过简单的切换操作可实现8回线路中任意两回路之间的相位角，并提示被检测线路相位的一致性；
2.实时监测被测线路的电压差，而无需输入变比等参数；
3.实时监测被测线路的带电状态。
4.操作智能化。本装置配置3.5寸TFT触控真彩屏，操作快速便捷，通过触控屏可以方便实现任意线路间的测量；
5.兼容性强。 能适应各种开关柜的安装与测量，包括各种电压的直流操作电源、各PT的接线方式等。
6.抗干扰能力强。使用工业级器件及可靠的软件抗干扰技术使产品免受强电磁干扰的影响；
技术参数
|
主要参数： |
其他参数： |
||
|
显示器分辨率 |
320 * 240 |
电源范围 |
DC 12V ~ 48V |
|
测量通道数 |
24 通道（8路） |
工作温度 |
-25℃ ～ +60℃ |
|
频率范围 |
50kHz ~ 60Hz |
重 量 |
300克 |
|
相位误差 |
0.5 % |
整机功耗 |
3W |
|
相位分辨率 |
0.01° |
|
|
|
电压差范围 |
0 ~ 100% |
|
|
|
HKHW-E符合以下规定： |
|||
|
测量的电气设备IEC标准 |
EN 61010-1 |
||
|
EMC电磁兼容规定 |
2004 / 108 / CE |
||
|
低电压规定 |
2006 / 95 / CE |
||
|
HKHW-E设计遵循以下原则： |
HKHW-E不影响断路器的操作 |
||
|
HKHW-E不发射电磁波（电磁兼容） |
|||
|
HKHW-E不受外部电磁辐射干扰（EMI） |
|||
|
HKHW-E有静电放电保护（ESD） |
|||
