在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。华电科仪TAG8000A无线高压核相仪采用最新电力电子检测技术和无线传输技术, 操作安全可靠, 使用方便, 克服了有线核相仪的诸多缺点, 符合国家电力安全工器具质量监督检验测试相关标准。
TAG8000A无线高压核相仪主要优点在于去掉了连接两个电网(电源)两端的引线, (距离可达200m)可穿过围墙或隔墙(板), 不受任何地形和设施构架的方式限制, 提高了安全性, 操作极为方便, 只需一人操作一人监护。
工作原理：

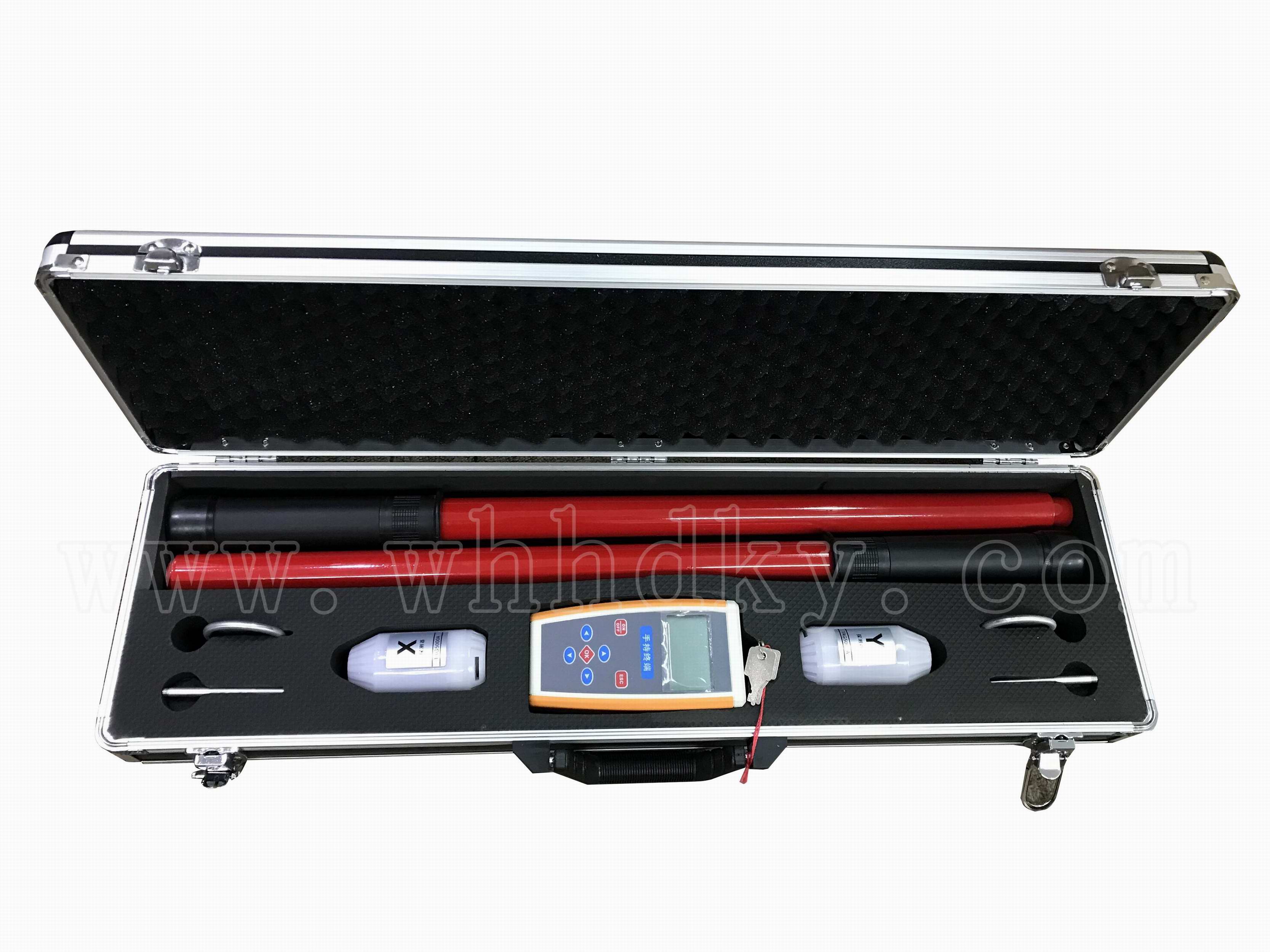

TAG8000A无线高压核相仪由三个部分组成: 两个电压检测和发射的联合装置(包括绝缘杆), 一个是无线接收装置, 两个发射装置分别将采样到的电压数据信号通过高频发射装置发送至接收端, 接收端根据发射器发射的信号进行相应的处理并通过LCD显示相位关系和两线路的频率, 同时接收器语音播放测试结果。
1、整机采用大容量免维护锂电池供电, 彻底解决碳性电池、纽扣电池等一次性电池电量不足、更换麻烦等缺点, 特别适合野外作业; 因无需装卸电池, 不会产生电火花, 因此该仪器符合矿用设备安全设计;
2、测试距离远, 可达到200米视距, 并可穿墙使用;
3、液晶屏同时显示相位、波形、频率等数据, 测试安全可靠, 真人女声播报测试结果,测试更快速;
4、伸缩式绝缘杆, 携带、使用非常方便, 绝缘性能符合电力绝缘工器具耐压试验要求;
5、便携式接收器设计美观大方, 具有防滑处理工艺;
6、整机采用先进的制作工艺，体积小，重量轻
|
相位差准确度： |
误差≤5°； |
|
|
自校误差： |
＜2°； |
|
|
频率准确度： |
±0.1HZ； |
|
|
本产品所测电压等级为： |
6KV-500KV； |
|
|
发射器和接收主机的传输距离大于130米，两发射器之间的最大距离约260米； |
||
|
结果判断（同相、异相）采用A级标准 |
相位差≥30° |
为异相 |
|
相位差<30° |
为同相； |
|
|
真人语音提示，男声“同相”、女声“异相请注意”； |
||
|
屏幕同时显示两线路相位差、频率、波形和失量图； |
||
|
主机显示电池电量，半小时无操作自动关机； |
||
|
两个发射器和接收器均内置可充电锂电池； |
||
|
具有高压验电和核定相序的功能； |
||
|
高压测量时泄漏电流<10uA； |
||
|
发射器工作功耗<0.1W，接收主机工作功耗<0.3W； |
||
|
主机锂电池容量约为2200mAH，发射器电池容量约为350mAH； |
||
|
若仪器1年使用10次，每次30分钟，则充电周期约为1年； |
||
|
工作环境： |
温度 |
-35℃--- +45℃ |
|
湿度 |
≤95%RH； |
|
|
储存环境： |
温度 |
-40℃--- +55℃ |
|
湿度 |
≤95%RH； |
|
|
整机重量： |
约4.5KG； |
|
|
仪器包装尺寸： |
长71cm*宽26cmm*高11cm。 |
|
