产品概述
在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。华电科仪TAG5000A无线高压核相仪采用最新电力电子检测技术和无线传输技术, 操作安全可靠, 使用方便, 克服了有线核相仪的诸多缺点, 符合国家电力安全工器具质量监督检验测试相关标准。

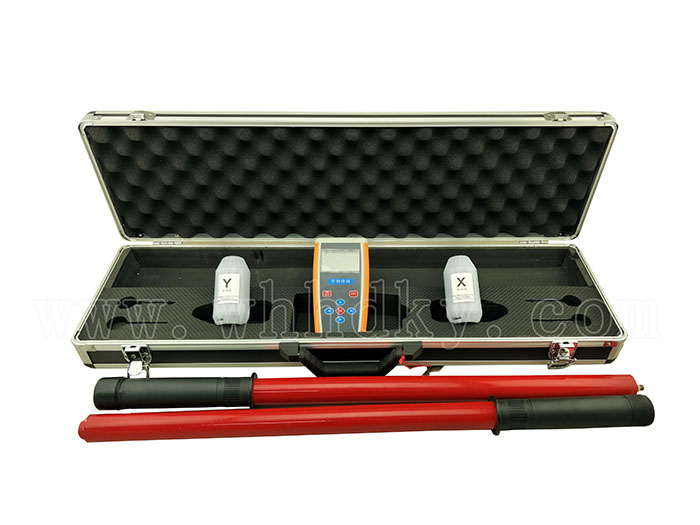

TAG5000A无线高压核相仪主要优点在于去掉了连接两个电网(电源)两端的引线, (距离可达200m)可穿过围墙或隔墙(板), 不受任何地形和设施构架的方式限制, 提高了安全性, 操作极为方便, 只需一人操作一人监护。
功能特点
1.整机采用大容量免维护锂电池供电, 彻底解决碳性电池、纽扣电池等一次性电池电量不足、更换麻烦等缺点, 特别适合野外作业; 因无需装卸电池, 不会产生电火花, 因此该仪器符合矿用设备安全设计;
2.测试距离远, 可达到200米视距, 并可穿墙使用;
3.液晶屏同时显示相位、波形、频率等数据, 测试安全可靠, 真人女声播报测试结果,测试更快速;
4.伸缩式绝缘杆, 携带、使用非常方便, 绝缘性能符合电力绝缘工器具耐压试验要求;

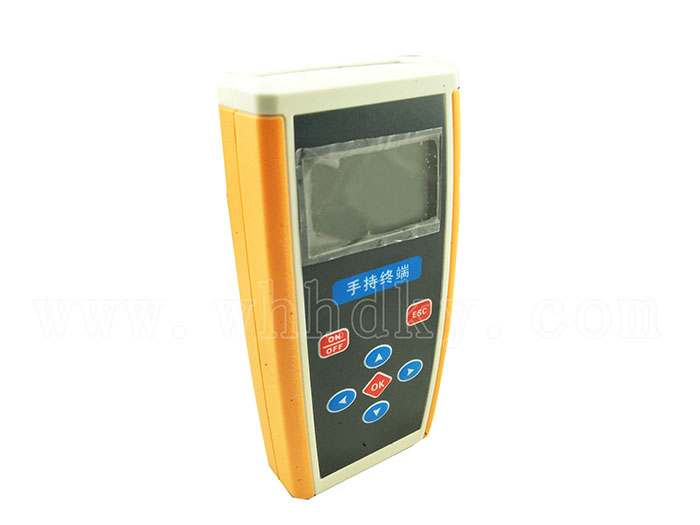

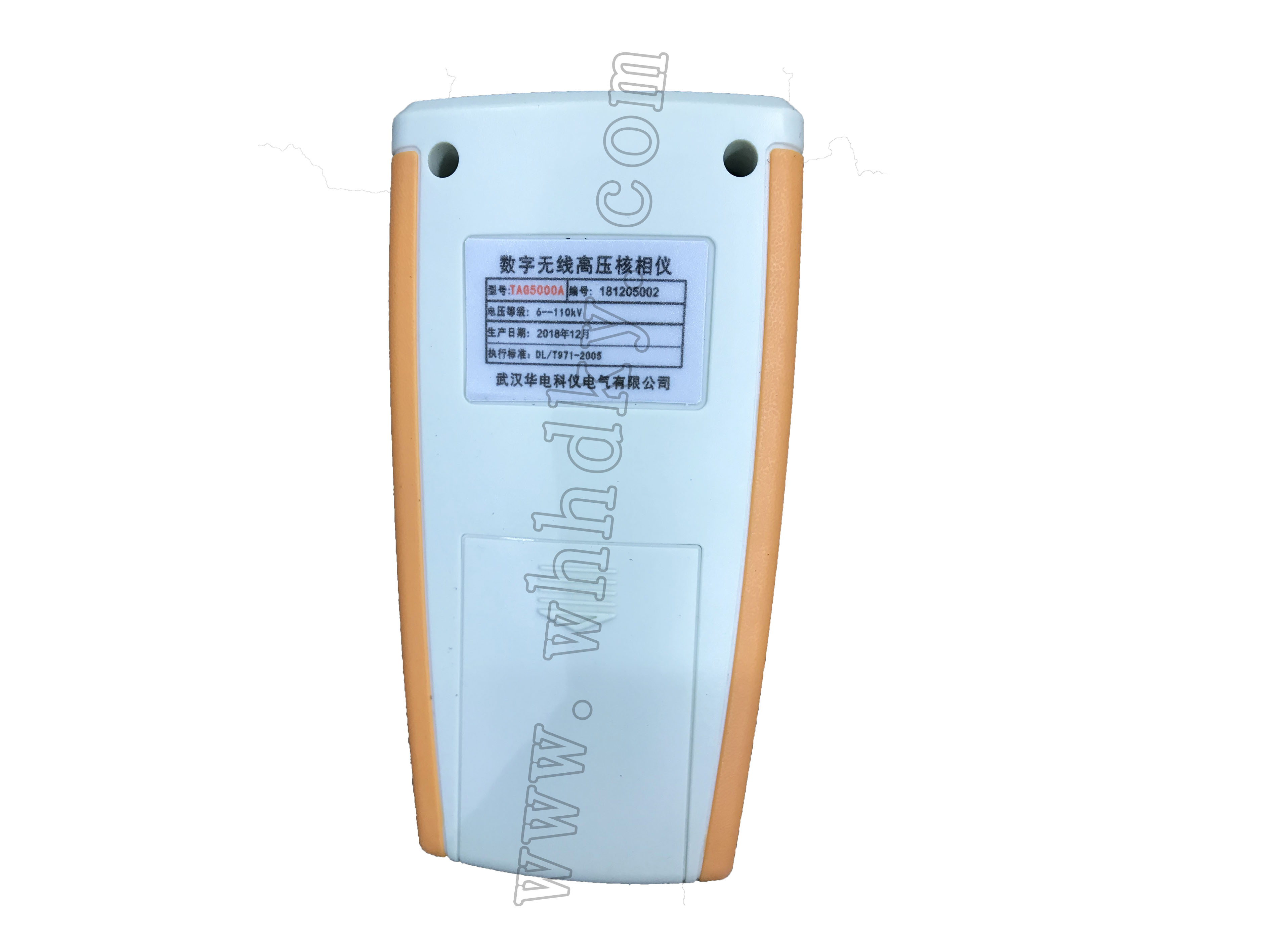

5.便携式接收器设计美观大方, 具有防滑处理工艺;
6.整机采用先进的制作工艺, 体积小, 重量轻.
技术参数
电气指标
|
可检测电压范围: |
0.4 ~ 500kV |
|
无线传输距离: |
≥ 200米视距 (300米以上需定做); |
|
同相定义: |
严格按照规程的规定设计, 相角≤30°为同相, 相角≥30°为不同相 |
|
工作频率: |
45~60Hz, 可用于国外60Hz电网的核相; |
绝缘指标
发射器(两个)本体采用高耐压尼龙材料, 绝缘等级: 80kV/cm;
绝缘伸缩杆(材料)选用兵工企业生产的防潮绝缘管, 符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点, 该材质特性见表一和表二, 表三为TAG5000A核相仪的综合参数。
表一 绝缘杆机械、电气特性
|
项 目 |
单 位 |
指 标 |
|
马丁式耐热性(纵向) |
℃ |
>200 |
|
抗冲击(纵向) |
MPa/cm |
>147 |
|
抗弯度(纵向) |
MPa |
>343 |
|
表面电阻系数(水浸后) |
Ω |
>10x1011 |
|
体积电阻系数(常态) |
Ω/cm |
>10x1031 |
表二 绝缘杆耐压试验参数
|
电压 (kV) |
长度(m) |
工频耐压 (kV) |
时间 (min) |
结果 |
|
|
标准值 |
试验值 |
||||
|
6-10 |
1.5 |
44 |
44 |
1～5 |
合格 |
|
35 |
2.4 |
80 |
80 |
1～5 |
合格 |
|
66~110 |
2.8 |
254 |
254 |
1～5 |
合格 |
TAG5000A 系列产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~110kV便携式核相仪通用技术条件 DL/T971-2005》要求。
表三 综合参数
|
序号 |
试验项目 |
单位 |
TAG5000A核相仪试验参数 |
备 注 |
||||||
|
3kV |
6kV |
10kV |
35kV |
110kV |
220kV |
500kV |
||||
|
01 |
启动电压 |
kV |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
<0.4 |
合格 |
|
02 |
传输距离(视距) |
m |
> 200米 |
合格 |
||||||
|
04 |
泄漏电流 |
μA |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
合格 |
|
05 |
音响强度 |
dB |
>75 |
>75 |
>>75 |
>75 |
>75 |
>75 |
>75 |
合格 |
|
06 |
直流电压试验 |
kV |
3 |
6 |
10 |
35 |
110 |
220 |
500 |
合格 |
|
07 |
工频耐压试验 |
0.3m/40kV |
合格 |
|||||||
|
08 |
抗电弧试验 |
kV |
3.6 |
7.2 |
12 |
42 |
130 |
260 |
600 |
合格 |
|
09 |
防短路试验 |
kV |
3.6 |
7.2 |
12 |
42 |
88 |
176 |
400 |
合格 |
|
11 |
温度试验 |
℃ |
-30~+45 |
合格 |
||||||
|
12 |
湿度试验 |
% |
95% |
95% |
95% |
95% |
95% |
95% |
95% |
合格 |
|
13 |
自由跌落(3米) |
次 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
合格 |
|
14 |
冲击试验 |
次 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
合格 |
|
15 |
同相干扰 |
kV |
<1.2 |
<2.4 |
<4 |
<14 |
<44 |
<88 |
<200 |
合格 |
|
16 |
反相干扰 |
kV |
>1.8 |
>3.6 |
>6 |
>21 |
>66 |
>132 |
>300 |
合格 |
|
17 |
工作环境 |
|
户内户外 |
合格 |
||||||
|
18 |
工作电压 |
V |
8.7V |
锂电 |
||||||
|
19 |
静态电流 |
μA |
< 10 |
合格 |
||||||
|
20 |
动态电流 |
mA |
< 20 |
合格 |
||||||
|
21 |
动态功耗 |
W |
<0.2 |
合格 |
||||||
