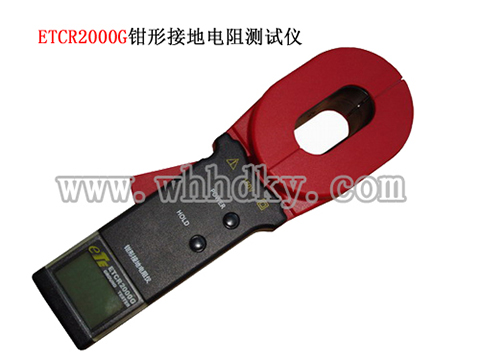

ETCR2000G 钳形接地电阻仪

设备名称:钳形接地电阻仪型号:ETCR2000G数量:1台/套生产厂家:武汉华电科仪电气有限公司
咨询热线:027-88933327




产品概述

产品概述

ETCR2000G是ETCR2000的改型产品,它主要用于电力、电信、气象以及其它电气设备的接地电阻测量。

ETCR2000G所采用的测量原理,在国外已成功应用多年。使用这种方法测量时,不用辅助电极,不存在布极误差。重复测试时,结果的一致性非常好。国家有关部门对ETCR2000G与传统电压电流法对比试验的结果说明,它完全可取代传统的接地电阻测试方法,准确地测量出接地电阻。在实际应用中,ETCR2000G钳形接地电阻仪在各行各业,各种不同的使用环境中得到了广大客户的认同。

功能特点

功能特点


1、操作简便:

   用ETCR2000G只须将钳表的钳口钳绕被测接地线,即可从液晶屏上读出接地电阻值。而传统电压电流测试法必须将接地线从接地系统中分离,同时还要将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。

2、测量准确:

   传统电压电流测试法的准确度取决于辅助电极之间的位置,以及它们与接地体之间的相对位置。另外,电压极电流极与接地体之间的土壤电阻率的不均匀性都会影响测量结果。如果辅助电极的位置受到限制,不能符合计算值,则会带来所谓布极误差。对于同一个接地体,不同的辅助电极位置,可能会使测量结果有一定程度的分散性。从而影响测量的准确度。
   ETCR2000G所采用的测量原理,在国外已成功应用多年。不存在布极误差。只要客户在测量时,先对本产品附带的测试环进行测量,如果读数准确,那么之后所测量的接地电阻值就是准确的。

3、不受周围环境限制:

   传统电压电流测试法因为要设置两个有相对位置要求的辅助电极,所以对周围环境是有要求的,否则会影响测量的准确度。而随着我国城市化的发展,有时被测接地体周围很难找到土壤,它们全被水泥所覆盖,何况还要找到满足相对位置要求的土壤,有时就更为困难。

   ETCR2000G钳形接地电阻仪就没有这些限制。只要进行一次开合钳口的操作,就可得到准确的接地电阻值。

4、其它:

   在某些场合下,ETCR2000G能测量出用传统方法无法测量的接地故障。
   例如,在多点接地系统中(如杆塔等。另外,有一些建筑
物也是采用不止一个的接地体),它们的接地体的接地电阻虽然合格,但接地体到架空地线间的连接线有可能使用日久后接触电阻过大甚至断路。尽管其接地体的接地电阻符合要求,但接地系统是不合格的。对于这种情形用传统方法是测量不出的。
   用ETCR2000G则能正确测出,因为ETCR2000G测量的是接地体电阻和线路电阻的综合值。

详细参数

技术参数


产品规格系列型谱:





钳口尺寸(mm

量限(Ω)



ETCR2000G

32×65

0.01-1000

基型

ETCR2000GB

32×65

0.01-1000

防爆型



一般规格


  屏:

4LCD数字显示。高28.5mm、宽 47mm

钳口开口尺寸:

28mm

工作温度:

-10-55

工作湿度:

相对湿度10-90

仪器质量(含电池)

长形钳口1320g

    源:

45号硷性干电池(6V

仪器尺寸:

长形钳口 300mm、宽90mm、厚66mm

保护等级:

双重绝缘

结构特点:

钳口方式

防爆产品的防爆标志:

Exia II BT3



 量限及准确度



测量范围(Ω)

分辨力(Ω)

准确度(Ω)

0.010~0.099

0.001

±(1+0.01Ω)

0.10~0.99

0.01

±(1+0.01Ω)

1.0~49.9

0.1

±(1.5+0.1Ω)

50.0~99.5

0.5

±(2+0.5Ω)

100~199

1

±(3+1Ω)

200~395

5

±(6+5Ω)

400~590

10

±(10+10Ω)

600~1000

20

±(20+20Ω)
