产品概述

接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各处外露可导电部分与电气设备的总接地端子之间的（接触）电阻。接地电阻测试仪为了消除接触电阻对测试的影响，采用了４端测量法，即在被测电器的外露可导电部分和总接地端子之间加上电流（一般为２５Ａ左右），然后再测量这两端的电压，算出其电阻值。

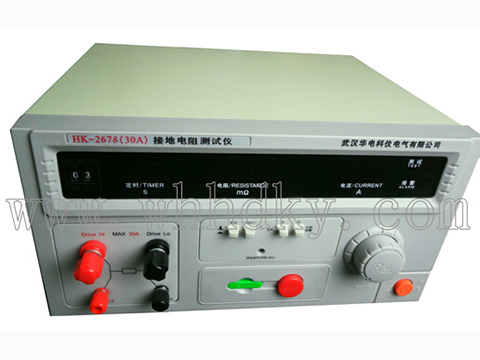

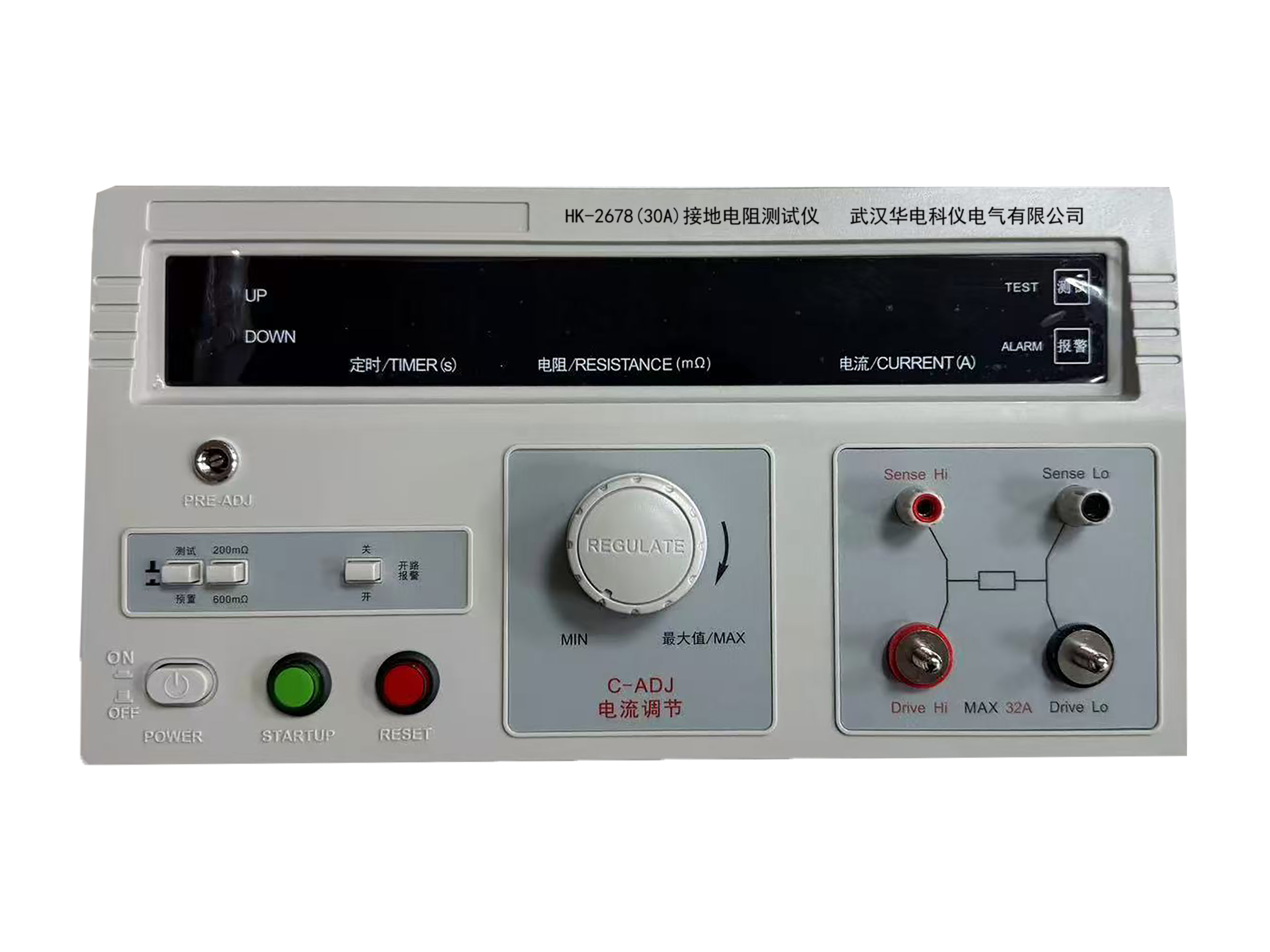

 HK-2678（30A）接地电阻测试仪是按照ＧＢ、ＩＥＣ、ＩＳＯ、ＢＳ、ＵＬ、ＪＩＳ　等国际国内的安全标准要求而设计的，接地电阻的指标是衡量各种电器设备安全性能的重要指标之一。它是在大电流（２５Ａ或10Ａ）的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降（或损坏）时对人身的伤害。本测试仪是为满足以上要求为生产车间及实验部门提供高性能测试仪器而开发生产的。本仪器对供电电压要求不高，测量精度高，速度快，使用方便，特别适用于要求高的实验室和自动检测线上使用。新增断线报警选择功能（即开路报警）可以非常方便地知道仪器是否工作在正常测试状态，用户可以根据实际需要选择是否需要此项功能。本仪器采用3½位数字显示，读数方便，采用优化设计，整机具有极高的可靠性和稳定性。本测试仪适合于不同的国家标准：如符合ＧＢ4706.1-1998家用和类似用途电器的安全标准中，通用要求有关条款规定（其中HK２６７８符合GＢ９７０６.１医用标准要求）。

功能特点

HK-2678（30A）型接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等用电网供电的电气设备外壳易解件的金属部件与其保护接地端子之间的电阻值。本仪器具有两档测试阻值（200 mΩ或600 mΩ），测试时间可在0～99s之间设定。当被测阻值大于所预置的电阻值时，具有声光报警功能，并有过电流（＞AC30A）保护功能，本仪器采用除法器的原理进行测量，测试电流的波动不会对测量精度造成影响，因此具有测量准确，操作方便，体积小，对电源要求不高等优点。本仪器使用3½位数字显示，读数方便直观，可靠性极高，新增断线报警选择功能（即开路报警）可以非常方便地知道仪器是否工作在正常测试状态，用户可以根据实际需要选择此项功能。

技术参数

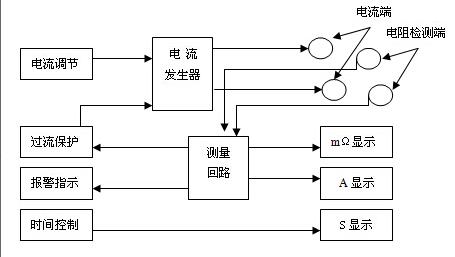

工作原理和方框图

  接地电阻测试仪是由测试电源、测试电路、指示器和报警电路组成。测试电源产生测量电流，测试电路将电流信号和流经被测电阻上电流所产生的电压信号进行处理，完成交直流转换，进行除法运算，指示器指示电流值和电阻值，若被测电阻大于报警值，仪器发出继续的声光报警，若测试电流大于30A，则发出连续的声光报警，并切断测试电流，以保证被测电器的安全。
