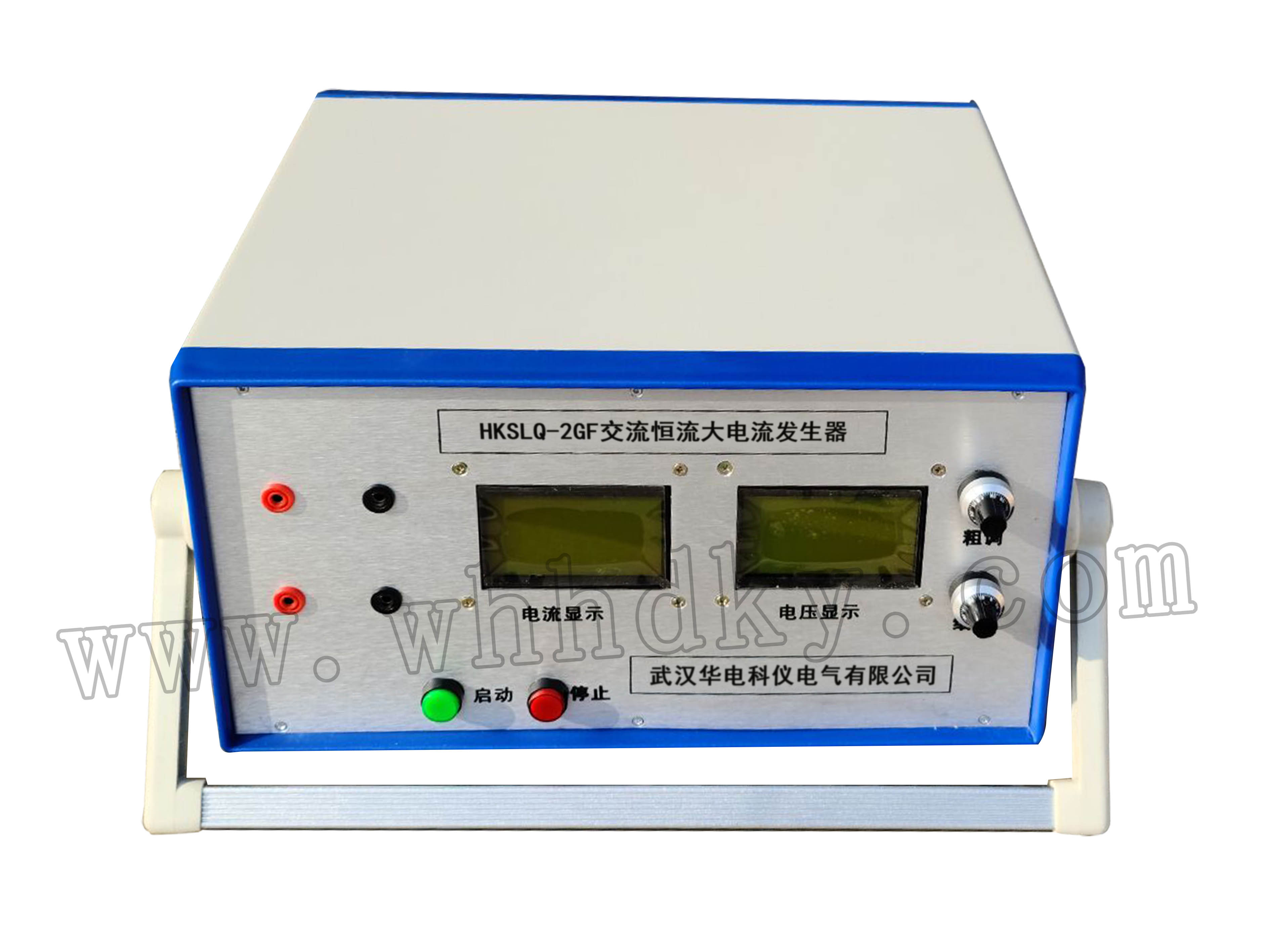

HKSLQ-2GF交流恒流大电流发生器产品简介：

       本产品的开发针对厂家完整试验平台的搭建，对未来现在自动化技术的应用等，这些都是很实际的，针对一二次融合检测设备的应用，项目开发，本产品无论是功能，电压，电流副值，角度，频率，还是谐波的输出，故障装态模拟都属国内首创，因其采用线性功放开发而来其精度高，稳定度好，也适用于检定、校验、修理0.5级以下交流电流表；亦可作为高稳定度测试电源使用，校对0.2级以下交流电流表、钳形表、多用表等检测！
       目前变电站、电厂一次设备安装完成，检修都要在电流互感器一次侧通上电流检查每组CT的变比极性及二次侧回路接线安装的正确性。以往的情况都是在电流互感器的一次侧用普通大电流发生器  (降压升流原理)，分相输入电流实验。为了提高工作效率操作方便使用三相交流实验装置型三相交流实验装置，可以像做继电保护测试仪一样，从一次注入电压，电流，可变频率，可改角度，该控制电路包括：波形发生电路、乘法器电路、反馈电路和电流互感器。波形发生电路，用于生成频率、角度可调的正弦波交流信号；乘法器电路，用于将波形发生电路输入的第一波形信号与反馈电路输入的第二波形信号相乘后输出给IGBT驱动电路；反馈电路，用于将电流互感器采集的升流变压器输出的电流进行预处理，得到第二波形信号。通过波形发生电路生成频率、角度可调的正弦波信号并输入到乘法器电路中，同时反馈信号经过预处理后输入到乘法器电路，并在乘法器中与正弦波信号相乘后输出到IGBT驱动电路驱动IGBT控制升流变压器输出电流，可实现对输出电流的精度控制，以及频率、角度（相位）可调。 （以上产品根据功能要求可改）


HKSLQ-2GF交流恒流大电流发生器主要性能特点：

HKSLQ-2GF型交流实验装置，可几组电流互感器同时串接通入电流试验，最大优点可采用220V电源，试验结束可以数据保存通过USB口拷贝试验结果。

HKSLQ-2GF交流恒流大电流发生器主要技术指标：

输入电源：交流1HZ   220V
电流输出范围： 0-2A
功率：300VA
电流准确度优于：0.1%
电压 标准5V （根据负载设计）
电压准确度0.1%
时间测量：0.01~999.999S
稳定度：0.001%
采用24位AD液晶显示仪表


供货清单
1、HKSLQ-2GF型交流恒流源
2、电流输出线一套
3 、 电源线一条
4、使用说明书一本
5 、合格证一张
