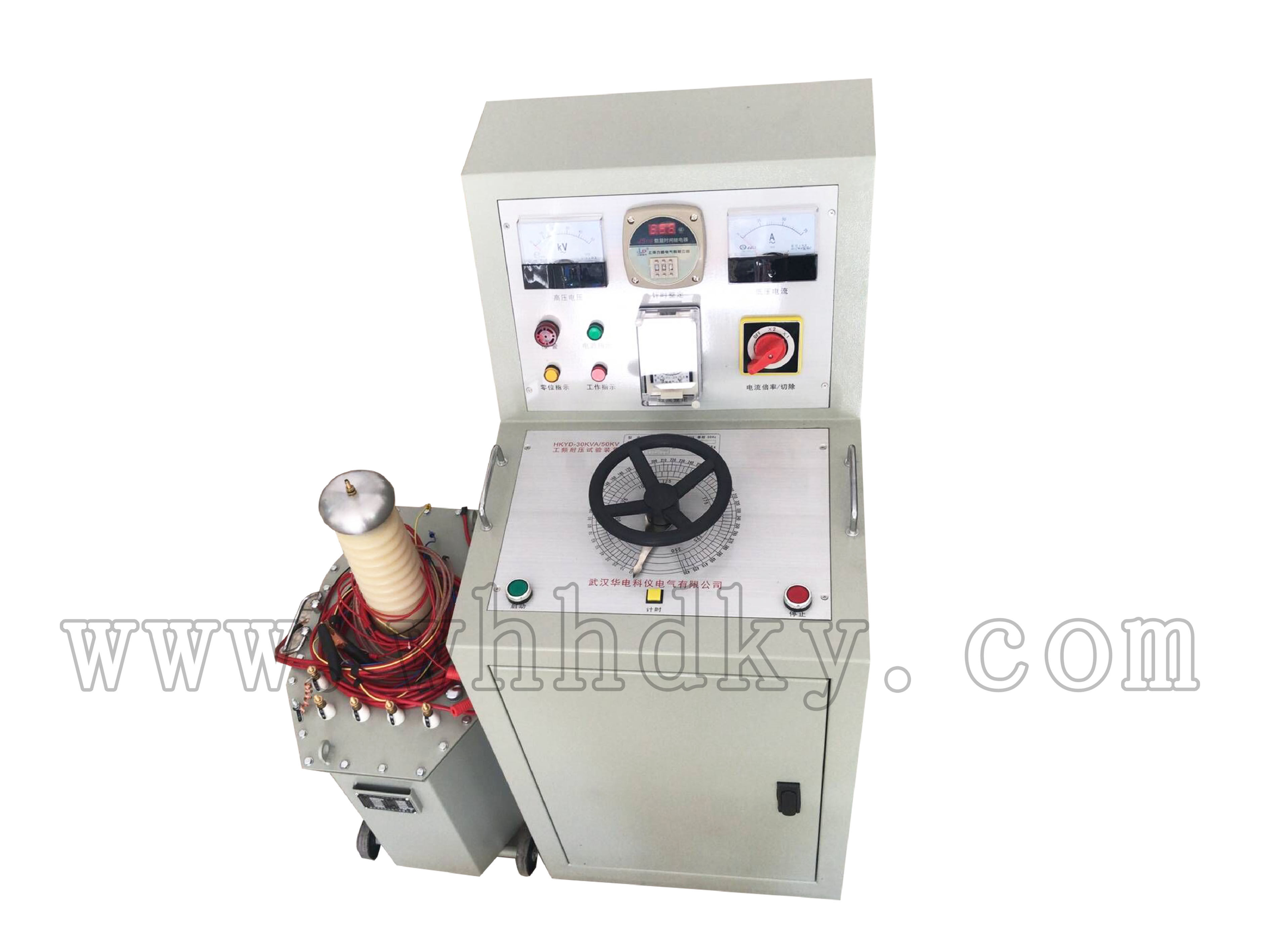

HKYD-5KVA50KV交直流工频耐压试验仪

设备名称：交直流工频耐压试验仪 型 号：HKYD-5KVA50KV 数 量：1台套 生产厂家：武汉华电科仪电气有限公司

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327




产品概述

HKYD-5KVA50KV交直流工频耐压试验仪产品简介：


       试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
       本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在内，高压线圈在外。仪表线圈为一独立绕组，一般情况下为100V。试验变压器装有可移动的轮子。具有重量轻、体积小、移动方便、性能优等特点。


功能特点

HKYD-5KVA50KV交直流工频耐压试验仪工作原理：

        将工频电源输入操作箱（或操作台），经自藕调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆

详细参数

HKYD-5KVA50KV交直流工频耐压试验仪主要技术指标：

容量:5KVA
输入电压：200V
输入电流：25A
输出电压：AC50KV   DC70KV
输出电流：AC100mA  DC70mA
测量电压：100V
变比：500
