HDKZG-II系列直流耐压测试仪是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流耐压测试仪。
HDKZG-II系列直流耐压测试仪主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
HDKZG-II系列直流耐压测试仪常用的配置选型：
|
电压等级 |
10kV |
35kV |
110kV |
220kV |
|
常用规格 |
HDKZG-II（60kV/2mA） |
HDKZG-II（120kV/2mA） |
HDKZG-II（200kV/2mA） |
HDKZG-II（300kV/2mA） |
|
额定电流 |
2mA/3mA/5mA/10mA(可选） |
|||
|
额定电压 |
60kV |
120kV |
200kV |
300kV |
|
电压测量精度 |
数显表 ±(1.5%读数±2个字) |
|||
|
电流测量精度 |
数显表 ±(1.5%读数±2个字) |
|||
|
波纹系数 |
≤0.5% |
|||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||
|
过载能力 |
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.25倍额定电流 |
|||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||
|
空气绝缘、无泄漏之虑 |
||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤2%）
最适合氧化锌避雷器试验 |
|||
|
过压保护采用拨置，一目了然 |
||||
|
电源 |
单相交流50HZ，220V±10%，间断使用，一次连续时间最长为10分钟 |
|||
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
●全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
●升压电位器零起升压。
● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
●过压保护采用拔码设定，一目了然，误差±2%。
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
|
规格
技术参数 |
60/2 |
60/3 |
60/5 |
120/2 |
120/3 |
120/5 |
|
额定电压(kV) |
60 |
60 |
60 |
120 |
120 |
120 |
|
额定电流(mA) |
2 |
3 |
5 |
2 |
3 |
5 |
|
额定功率(W) |
120 |
180 |
300 |
240 |
360 |
600 |
|
机箱重量(kg) |
3.5 |
4.0 |
4.0 |
4 |
4.5 |
4.5 |
|
倍压重量(kg) |
6 |
6 |
6 |
7 |
7 |
7 |
|
倍压高度(mm) |
440 |
440 |
440 |
535 |
535 |
535 |
|
电压测量精度 |
数显表 ±(1.5%读数±2个字) |
|||||
|
电流测量精度 |
数显表 ±(1.5%读数±2个字) |
|||||
|
波纹系数 |
≤0.5% |
|||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||||
|
过载能力 |
空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流 |
|||||
|
电源 |
单相交流50HZ 220V±10% |
|||||
|
工作方式 |
间断使用 |
|||||
|
一次连续时间最长为10分钟 |
||||||
|
工作环境 |
温度： 0~40℃ |
|||||
|
相对湿度：室温为25℃时不大于85%（无凝露） |
||||||
|
海拔高度：1500米以下 |
||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||||
|
空气绝缘、无泄漏之虑 |
||||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤2.0%）
最适合氧化锌避雷器试验 |
|||||
|
过压保护采用拨置，一目了然 |
||||||
|

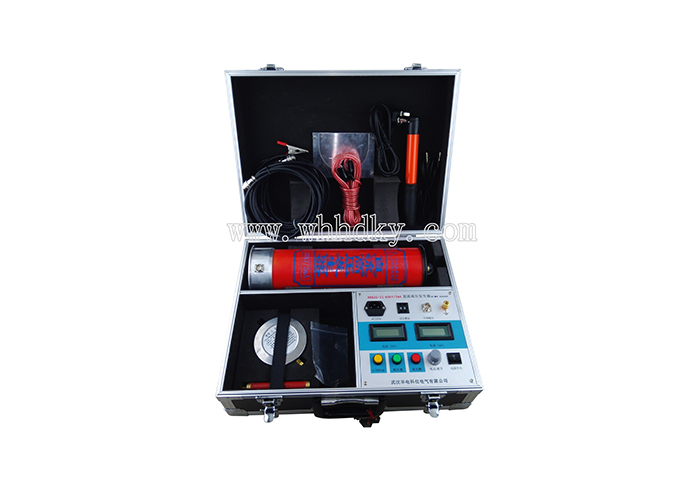

机箱倍压放置一个铝合金箱,整机一手可提 |
||||||
