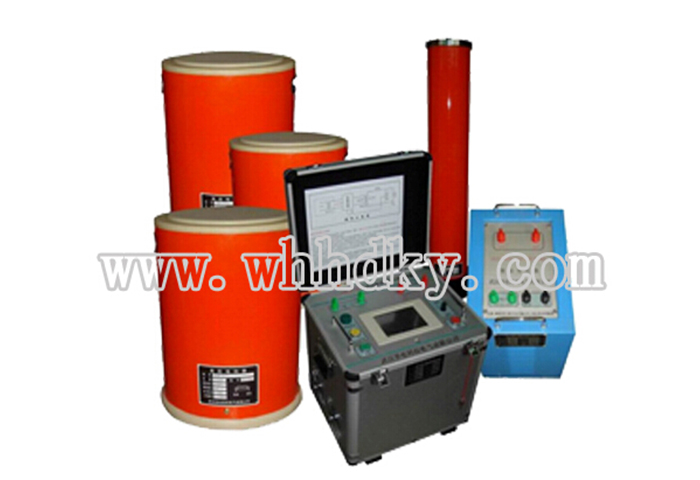

HKXZ-135kVA/108kV变频串联谐振耐压装置简述

一、对被试品对象及试验要求

    1、35kV/400mm2电缆1km的交流耐压试验，电容量≤0.2146uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

    2、10.5kV/63MW火力发电机的交流耐压试验，电容量≤0.33uF，试验频率45-65Hz，试验电压24kV，试验时间1min。

    3、35kV主变的交流耐压试验，试验频率30-300Hz，试验电压不超过68kV，试验时间1min。

二、工作环境

    1. 环境温度：－15⁰C –45 ⁰C;

    2. 相对湿度：≤90%RH;

    3. 海拔高度:  ≤3000米；

常用的配置选型：

HKXZ-135kVA/108kV变频串联谐振耐压装置功能特点

1. 额定容量：135kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV；54kV； 108kV；

4. 额定电流：5.A；2.5A；1.25A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温    升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

HKXZ-135kVA/108kV变频串联谐振耐压装置系统配置及其参数

1. 激励变压器JLB-7.5kVA/3/6/kV/0.4kV  1台

a) 额定容量：7.5kVA；

b) 输入电压：0-400V，单相；

c) 输出电压：3/6kV

d) 结    构：干式；

e) 重    量：约45kg；

2. 变频电源HKXZ-F -7.5kW/220/380V  1台

a) 额定输出容量：7.5kW

b) 工作电源：220/380±10%V（单/三相），工频

c) 输出电压：0 –400V，单相，

d) 额定输入电流：18.75A

e) 额定输出电流：18.75A

f) 电压分辨率: 0.01kV

g) 电压测量精度：0.5%

h) 频率调节范围：30 – 300Hz

i) 频率调节分辨率：≤0.1Hz

j) 频率稳定度：0.1%

k) 运 行 时 间：额定容量下连续60min

l) 额定容量下连续运行60min元器件最高温度≤65K;

m) 噪 声 水 平：≤50dB

n) 可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统,可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7）数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重  量：约15kg；

3. 高压电抗器DK-33.75kVA/27kV   4节

a) 额定容量：33.75kVA;

b) 额定电压：27kV；

c) 额定电流：1.25A；

d) 电 感 量：100H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约45kg；

4. 电容分压器FR-100kV/1000pF   1套

a) 额定电压：100kV；

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1500：1

e) 测量精度：有效值1.5级;

f) 重    量：约8kg；

5. 补偿电容器BC-70kV/10000pF   1套

g) 额定电压：70kV/35kV；

h) 高压电容量：10000pF/20000pF；

i) 重量：10kg
