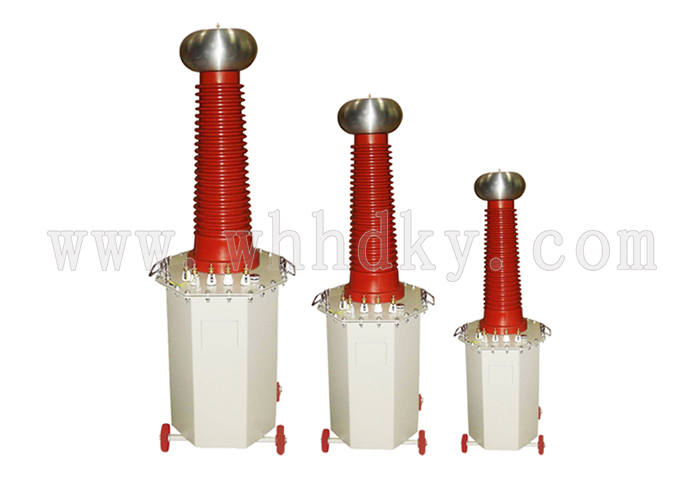

YD系列油浸式试验变压器

设备名称：油浸式试验变压器型号：YD系列数量：1台套生产厂家：武汉华电科仪电气有限公司关键词：油浸式试验变压器、试验变压器、油浸式变压器等

说明书下载

鉴定证书

购买与技术支持

咨询热线：027-88933327

产品概述

YD系列油浸式试验变压器产品简介：

YD系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD（JZ）系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

功能特点

YD系列油浸式试验变压器主要性能特点：

1.本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。

2.高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

3.低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。

4.壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

5.YD系列油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

6.本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

详细参数

YD系列油浸式试验变压器主要性能特点：

型号	容量 (kVA)	高压电压（kV）		高压电流（mA）		低压输入		变比	温升℃ (30分钟)
型号	容量 (kVA)	AC	DC	AC	DC	电压(V)	电流（A）	高/仪	温升℃ (30分钟)
YD-1.5/50	1.5	50		30		200	7.5	500	10
YD-3/50	3	50		60		200	15	500	10
YD-5/50	5	50		100		200	25	500	10
YD-10/50	10	50		200		200	50	500	10
YD-20/50	20	50		400		400	53	500	10
YD-30/50	30	50		600		400	79	500	10
YD-50/50	50	50		1000		400	12	500	10
YD-5/100	5	100		50		200	25	1000	10
YD-10/100	10	100		100		200	50	1000	10
YD-20/100	20	100		200		400	53	1000	10
YD-30/100	30	100		300		400	79	1000	10
YD-50/100	50	100		500		400	132	1000	10
YD-20/150	20	150		133		400	53	1500	10
YD-30/150	30	150		200		400	80	1500	10
YD-50/150	50	150		333		400	132	1500	10
YD-100/150	100	150		667		400	263	1500	10
YD- 50/200	50	200		250		400	132	2000	10
YD-100/200	100	200		500		400	263	2000	10
YD-150/200	150	200		750		400	395	2000	10
YD-200/200	200	200		1000		400	526	2000	10
YD-300/200	300	200		1500		400	790	2000	10
YD-50/300	50	300		170		400	132	3000	10
YD-100/300	100	300		333		400	263	3000	10
YD-150/300	150	300		500		400	395	3000	10
YD-200/300	200	300		667		400	526	3000	10
YD- 300/300	300	300		3000		400	790	3000	10
YD（JZ）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YD（JZ）-3/50	3	50	70	60	15	200	15	500	10
YD（JZ）-5/50	5	50	70	100	15	200	25	500	10
YD（JZ）-10/50	10	50	70	200	50	200	50	500	10
YD（JZ）-20/50	20	50	70	400	100	400	53	500	10
YD（JZ）-30/50	30	50	70	600	100	400	79	500	10
YD（JZ）-40/50	40	50	70	800	105	400	105	500	10
YD（JZ）-50/50	50	50	70	1000	100	400	132	500	10
YD（JZ）-10/100	10	100	140	100	50	200	50	1000	10
YD（JZ）-20/100	20	100	140	200	100	400	53	1000	10
YD（JZ）-30/100	30	100	140	300	100	400	79	1000	10
YD（JZ）-40/100	40	100	140	400	100	400	105	1000	10
YD（JZ）-50/100	50	100	140	500	100	400	132	1000	10
YD（JZ）-20/150	20	150	210	133	100	400	53	1500	10
YD（JZ）-30/150	30	150	210	200	100	400	79	1500	10
YD（JZ）-40/150	40	150	210	267	100	400	105	1500	10
YD（JZ）-50/150	50	150	210	333	100	400	132	1500	10
YD（JZ）-100/150	100	150	210	667	150	400	263	1500	10
