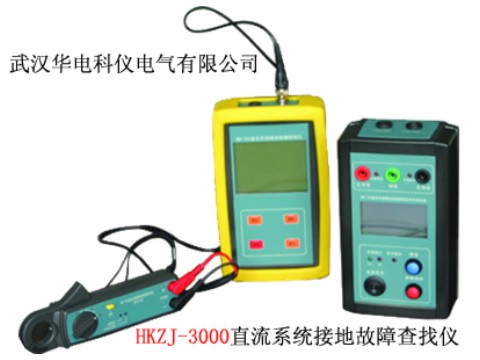

直流系统接地故障探测仪，用于发电厂、变电站直流电源系统的接地故障探测与定点。探测仪采用隔离程控恒流源向系统注入小电流信号，安全可靠，查找故障点快速准确，测试精度高。采用波形分析法实时计算显示阻性电流的数值、电流方向，可直接观看接地电流波形，克服了系统分布电容的影响，大大提高了判断准确性。有效解决了高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地，单点多点接地等问题。

1. 直流系统无需停电，即可在线测试系统接地故障，提高系统运行的安全性。

2. 具有交流串入检测功能，防止因交流串入造成仪器损坏。

3. 自动检测直流系统电压。对220V、110V、48V、24V不同电压的直流系统自动调整仪器输出电压。

4. 智能化程度高，自动判断接地状态，接地时自动发出告警信号。

5. 具有电流方向指示功能，能检测环路接地故障。

6. 能显示接地电流的波形，通过观察波形判断接地状态，克服了系统分布电容的影响。

7. 采用波形分析数字信号处理技术，实时计算显示阻性电流，测试灵敏度大大提高，可测量高达200K的绝缘不良故障。

8. 信号发生器能测量直流系统接地电阻和对地分布电容的大小，自动计算输出信号的最佳频率。

9. 信号发生器支持直流和交流两种供电方式；直流供电时无需外接电源，直接从直流系统取电，接线简单、方便。

10. 欠压指示功能：电池欠压时仪器自动提示。

11. 自动关机功能：探测仪60分钟内无操作或电池欠压至一定程度能够自动关机。

1. 适用的直流系统电压等级220V、110V、48V、24V。

2. 信号发生器供电方式：直流屏供电（220V、110V）或使用交流220V供电。若使用交流220V供电，信号发生器会自动切断直流供电回路，优先使用AC 220V电源供电。

3. 探测仪电源：内置可充电锂电池。可持续工作20小时，电池充电8-10小时即可充满。

4. 卡钳电源： 2节AA（5号）碱性干电池。连续工作时间10-20小时（因电池质量不同而不同）。

5. 抗对地分布电容值：支路≤22uF、系统对地总电容≤150 uF。

6. 发射频率：2Hz、1Hz、0.5Hz、0.2Hz、0.1Hz。

7. 注入系统信号电流有效值≤5mA，开路输出电压峰值≤36V。

8. 信号发生器在线运行（且去掉平衡电阻）时的可测接地阻值范围：

系统电压＋220V时，0-200KΩ。

系统电压＋110V时，0-100KΩ。

系统电压＋48V时，0-40KΩ。

系统电压＋24V时，0-20KΩ。

9. 卡钳动态范围：钳双根（正负母线一起钳）范围：0-100A（负载）

钳单根范围：-5A至＋5A

10. 功耗：发生器<2W。探测仪<0.5W。

11. 使用条件：温度:0-40℃；湿度10-90％RH；海拔<4500m。

12. 体积：

信号发生器 195mm×112mm×65mm；

探测仪     195mm×112mm×45mm；

卡钳       180mm×60mm×35mm。

13. 质量：

信号发生器 0.80kg；

探测仪     0.55kg ；

卡钳       0.21kg。
