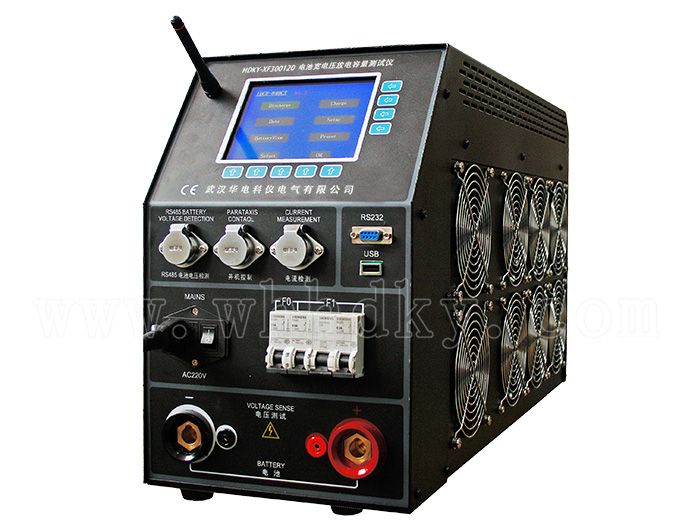

HDKY-XF300120 电池宽电压放电容量测试仪

设备名称:电池宽电压放电容量测试仪型号:HDKY-XF300120数量:1台套生产厂家:武汉华电科仪电气有限公司页面关键词:电池宽电压放电容量测试仪,宽电压放电容量测试仪,电池宽电压放电容量测试系统,电池宽电压容量测试仪
咨询热线:027-88933327




产品概述


功能特点

产品特点:


●   测试电压范围宽,覆盖10V-300V电压范围电池组放电测试,最大放电电流达到120A,用户只需要一台HDKY-XF300120仪表就可以满足多种电压等级的电池组测试,大大节约购买仪表资金,而且方便实用。

●  支持恒流、恒功率、恒阻值三种放电测试模式,能满足多种测试要求。当需要检测蓄电池容量时,可以选择恒流放电模式,准确测试蓄电池组的实际容量;当需要检测蓄电池带载能力时,可以选择恒功率测试模式,准确模拟蓄电池组带真实负载时的后备供电时间。恒阻值放电模式多用于直流电流输出性能检测。

●  5.7英寸超大触摸屏:采用大尺寸触摸屏,可直接在屏上进行点击操作,简单明了。放电过程中可查看所有的放电参数,并且可显示单体电压柱状图。

●  采用蓝牙无线单体监测模块:兼容2V/6V/12V单体电压监测。

●  每个无线监测模块可同时监测4个单体:相比每个模块监测一只单体电压方法,需要配置的模块数量只是其1/4(48V只需6个监测模块),让无线模块接线操作更加简便。

●  在线补偿式放电功能:在线放电时,主机显示电流=电池组放电电流=主机内部假负载电流+实际负载电流,由于在线放电时实际负载电流会随着在线电压的变化而变化,主机内部假负载电池也会自动进行调整,以保证蓄电池组一直以真正的恒流方式放电。

●  单体电压停机门限可设置多节:如此可在一次连续不中断的放电测试中发现多节落后单体电池。

●  功耗部分采用航空合金电热元件:电热转换效率高,安全系数高,体积小、重量轻; l

●  放电电流自动计算功能:内置各小时率放电系数,可放电根据被测电池的标称容量和需要的放电率来自动计算需要设置的放电电流。

●  测试过程中,各单体电压实时检测和显示:并在主机屏幕上呈现出各单体电压柱状图的变化轨迹,还能自动实时呈现出电压最高与最低的单体,帮助您快速分析单体变化的趋势。

●  放电参数预设功能:允许预先内置多达8种常用的放电参数设置,很多情况下无须重新设置放电参数,方便使用者放电操作,加快测试速度。使用者也可以对内置的预放参数进行修改。


240V/220V

60A

120V/110V

120A

96V

120A

48V

120A

36V

120A

24V

120A

12V

60A


详细参数

技术参数:


产品型号

             HDKY-XF300120







电池组电压

12V(10~15V)

24V (21.6~28V)

36V (32~43V)

48V (43.2~58V)

96V/110V(70~140V)

220V/240V(40~300V)

放电电流

0-60A

0-120A

0-120A

0-120A

0-120A

0-60A

控制精度

放电电流≤±1%;组端电压≤±1%;单体电压:≤±0.5%

散热

强迫风冷

放电功率(最大)

18kW

并机放电

240A Max

电缆直径尺寸

50mm2

数据通讯(PC)

RS232串行通讯

外部电流监测

支持2台并机测试

过温保护

电阻箱过温85℃;散热器过温100℃

耐压测试

交流输入-机壳:2200Vdc 1min 交流输入-机壳

直流输入-输出:2200Vdc 1min 直流输入-机壳

工作环境

贮藏温度:-40~70℃;相对湿度:0~90%(40±2℃)

散热:强制风冷;工作温度范围:-5~40℃

体积/重量

668×223×395(mm)/25kg

备注:  HDKY-XF300120标配6个单体监测模块,每个监测模块监测4节电池,如需增加,根据需要单独选配订购!
