HKXJD-200架空线小电流接地故障定位仪，适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。

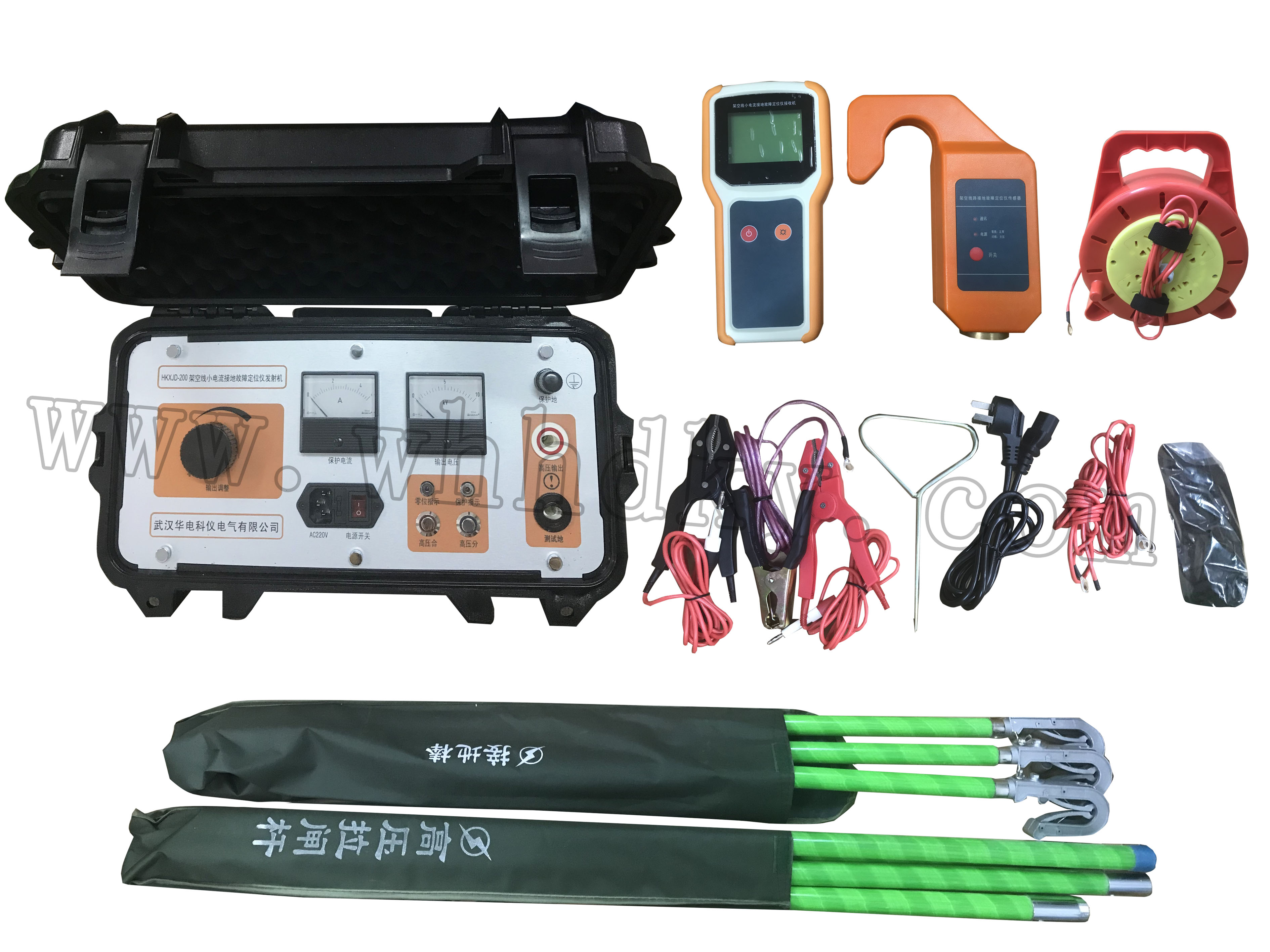

HKXJD-200是一套便携设备，可进行多条线路的故障定位。整套设备由发射机（HKXJD-200T）、传感器（HKXJD-200S）、接收机（HKXJD-200R）及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再精确定点，从而快速确定故障位置。

1. 适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

2. 在线路停运后进行定位，特别适用于有电缆分支的故障线路。

3. 施加高压信号使故障重现，电流信号稳定，易于检测。

4. 超低频信号避免系统分布电容影响，能对高阻值故障进行定位。

5. 发射机安全特性：高压启动闭锁功能、输出允许直接短路。

6. 传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。

7. 传感器和接收机无线通讯传输，安全可靠。

8. 发射机可使用市电、发电机供电，传感器和接收机干电池供电。

9. 发射机体积小，重量轻；传感器为体积重量最小化设计，方便沿线挂接；接收机为手持式设计。

10. 接收机采用大屏幕液晶显示器，显示传感器状态、电流波形和电流值。

1. 定位精度：0.2米。

2. 发射机输出特性：

3. 输出频率1Hz

4. 开路电压： 基波有效值0~2800V，

         （脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；

5. 短路电流： 基波有效值0~35mA（脉动直流，峰值100mA）

6. 传感器与接收机的无线通讯距离：不小于100m。

7. 发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。

8. 发射机功率：最高功率900W。

9. 传感器电源：3节7号碱性干电池。

10. 接收机电源：5节5号碱性干电池。

11. 体积：

发射机417×234×318mm；传感器180×100×35mm；接收机205 ×100×35mm

12. 质量：发射机16.8kg；传感器0.45kg；接收机0.45 kg

13. 使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
