l 测量显示方式：A型显示方式；
l 具有线性抑制功能，最大抑制为屏高的80%；
l 可以在直探头、斜探头、双探头及透射四种探伤工作方式之间任意切换；
l 具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，并可以分别设置进波报警与失波报警；
l 具有100个独立探伤通道，每个通道单独设置一组探伤参数、DAC曲线。
l 具有角度和K值两种输入方式；
l DAC曲线自动生成，最多可记录30个点，三条附加可调偏置曲线及表面补偿功能；
l DAC分段制作，6dB DAC功能；
l AVG曲线自动生成，可定制三种类型缺陷；
l 探头自动校准功能；
l 具有存储功能，可以存储500幅A扫图形、参数及DAC曲线;
l 具有存储图形的回放功能，将已存储的A扫图形从存储区取出并显示在屏幕上；
l 具有删除功能，将指定的内容（以存储组号表示）从存储区删除；
l 支持英语和中文两种语言；
l 两种测量单位：mm / inch；
l 具有实时时钟功能；
l 具有峰值记忆功能；
l 具有波形和探伤参数的冻结和解冻功能；
l 具有声程测量、回波次数分析功能；
l 具有实时的电源状态指示功能；
l 支持USB通讯接口；
l 能够跟PC机通讯，可以将测量数据和系统设置参数上传给PC机，以便进行进一步处理（如生成探伤报告、打印等）；
l 可利用PC端通讯软件升级仪器的功能；
l 锂电池，低功耗，连续十小时工作。
l 操作过程可设置蜂鸣器提示音；
l 轻小便捷，易于操作。




探伤仪的各项性能指标及技术参数见下面表格中所示：

名称	技术数据
扫描范围（mm）	扫描范围（mm）：0～6000 档级：2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000,2000,3000,4000,5000,6000。 调节步距：0.1mm（2.5 mm～99.9mm），1mm（100mm～6000mm）
脉冲移位（ms）	脉冲移位（ms）：-20～+3400 档级：-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600, 700,800,900,1000,1500,2000,2500,3000,3400。 调节步距：0.1（-20ms～999.9ms），1（1000ms～3400ms）
探头零点（ms）	探头零点：0.0～99.99 调节步距：0.01
材料声速（m/s）	材料声速：1000～15000 7个固定声速：2260,2730,3080,3230,4700,5900,6300 调节步距：1
工作方式	单探头（收、发），双探头（一收一发），透射（透射探头）
频率范围（MHz）	宽带 0.5–15
增益调节（dB）	0～110 调节步距：0.0，0.1，0.5，1，2，6，12
线性抑制	屏高的0%～80%，步距： 1%
垂直线性误差	垂直线性误差不大于3%
水平线性误差	在扫描范围内，不大于0.2%
探伤灵敏度余量	³60dB
动态范围	³32dB
报警	进波报警、失波报警
显示屏	显示屏： 高亮度彩色平板显示器
A-Scan显示区域	全屏或局部 A-Scan显示冻结和解冻  A-Scan填充
探伤通道	100个
数据存储	500幅 A-Scan图形
与PC机通讯接口标准	USB
测量单位	Mm/inch
电源适配器	输入100V～240V/50Hz～60Hz 输出9V/1.5A
电池	锂（Li）电池4×3.6V  4800mAh
工作温度(℃)	-10～50
工作湿度(RH)	20%～90%
接口类型	BNC
外型尺寸(mm)	238×160×48
重量（kg）	1.0

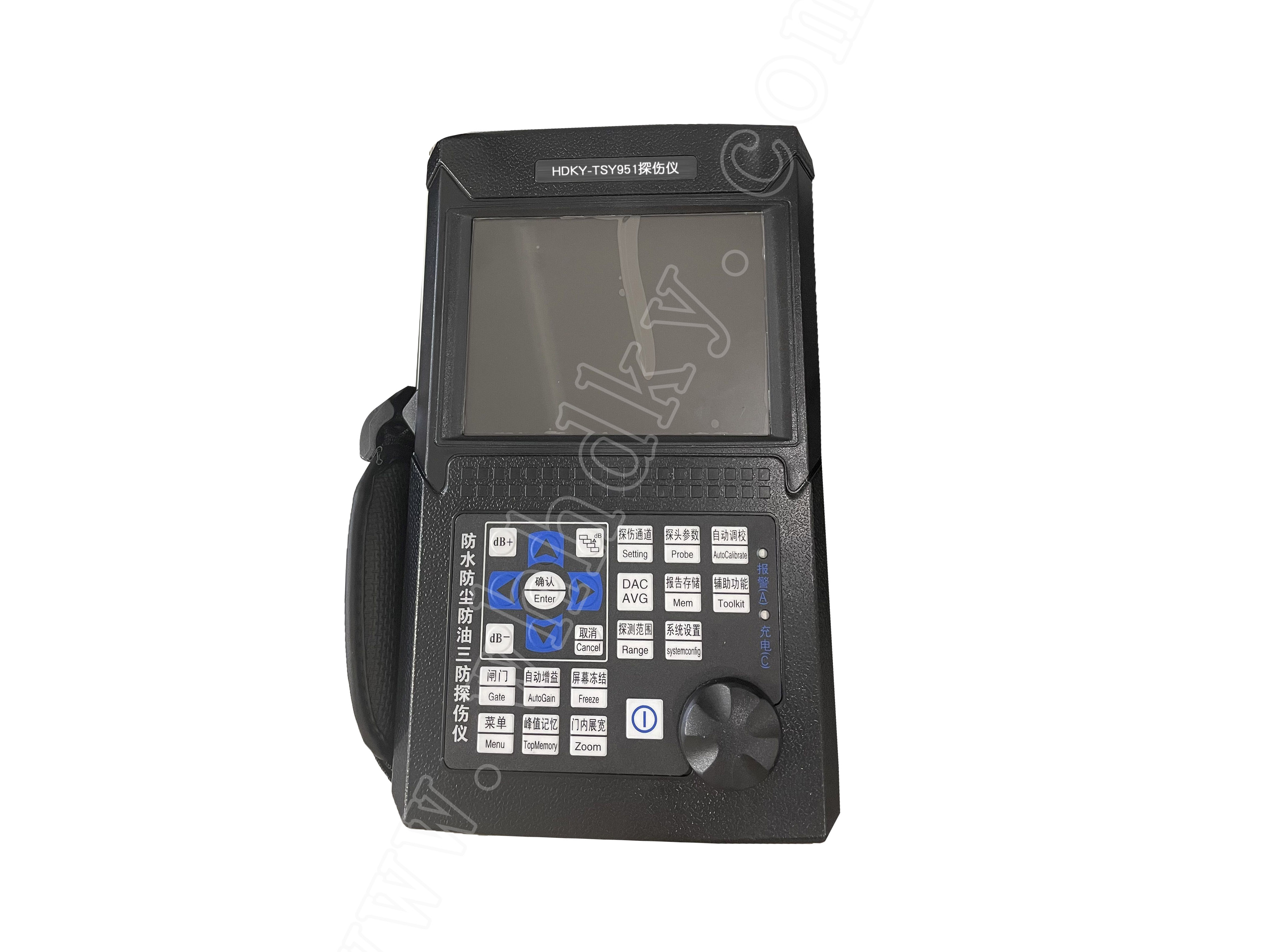

设备名称：探伤仪
型    号：HDKY-TSY951
数    量：1台套
生产厂家：武汉华电科仪电气有限公司
