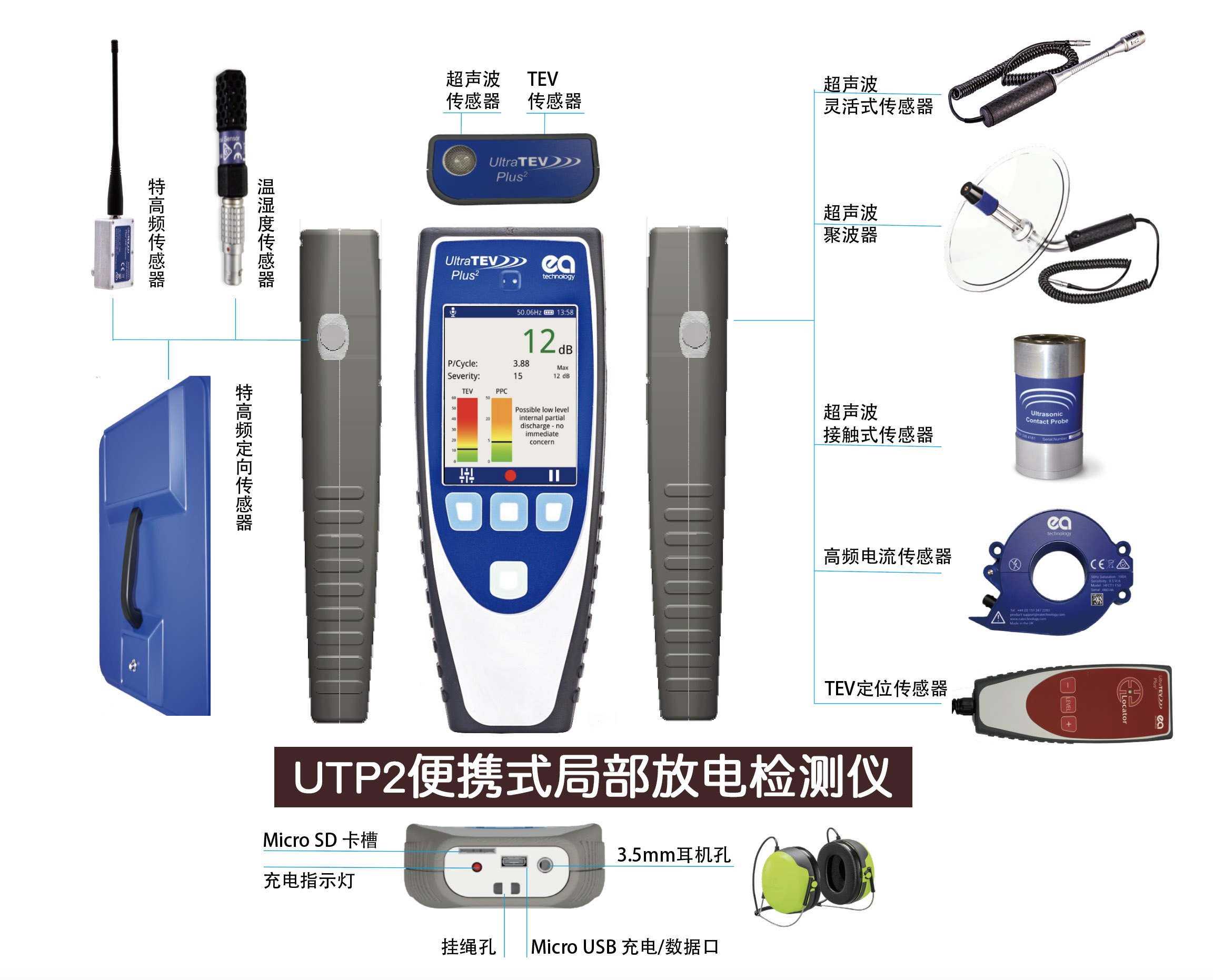

UltraTEV®Plus2是一种多功能仪器，可用于快速检测整个变电站的状况，并检查工作环境是否安全。局咅B放电（PD ）活 动水平的变化可在不同设备之间进行临，并随时间进分析，可为是否需要进一步调查提供明确指示。

1．提供超声波的数值和音频用于局部放电分类
2．提供TEV的数值和音频用于局部放电分类
3．使用定位传感器对多个局部放电源进行精确定位
4．通过高频电流传感器(HFCT)检测电缆中的局部放电
5．使用UHF定向天线快速巡检户外变电站
6．相位图和波形图使基于测量的局部放电可以帮助做出 更可靠的决定
7．Wi-Fi通讯使检测数据更容易和资产管理系统同步
8．使用贴在资产上的NFC标签可以存储和查找关键数据
9．菜单式的背光彩色触摸屏和按钮(可在戴手套时使用), 提供直观的用户体验
10．多语言选项
11．长寿命可充电内置锂离子(Li-Ion)电池
12．温湿度传感器

技术参数:UltraTEV® Plus2


TEV
传感器	容性
测量范围	0 - 60dBmV
分辨率	IdB
最小脉冲率	10Hz （仅滚动
相位参考	光电传感器,成传感器,手动
超声波
测量范围	-7dBpVto71dB|jV
分辨率	IdB
精度	±ldB
传瞧灵幡	-65dB (OdB 二 Ivolt/pbar RMS SPL)
传矚中心频率	40 kHz
传感器直径	16mm
外差频率	38.4 kHz
电缆局放
传感器	HFCT
测量范围	100-100000pC
分辨率	98pC
精度	±98pC
最小脉冲率	10Hz
硬件
外壳	自色注塑塑料外壳
指示器	彩色背光液晶LCD 充电指示LED
控制	融舗幕 按键
接口	Micro USB Micro SD 2xLcmo附件接口 3.5mm耳机接口
耳机	最小8欧姆
环境
操作温度	-20 to 50 °C
湿度	0-90%无凝露
IP等级	42
供电
内置电池	3.7V锂电
典型工作时间	大约8小时
电池保护	低电量自动关机



技术参数-UltraTEV® Plus2定位传感器


TEV
传感器	容性
测量范围	0 - 60dBmV
翎率	IdB
测量带宽	3 - 80 MHz
精度	±ldB
定位精度	0.3ns等效于10cm
硬件
外壳	自色注塑塑料外壳
指示器	电源指示LED
控制	3x按键
接口	UltraTEV8 Plus2 连接电缆
外形
尺寸	201 mm x 76mm x 34mm 带 2m 电缆线
重量	0.36kg
环境
工作顎	-10-55 C
湿度	0-90%无凝露
IP等级	42







技术参数:UltraTEV0 Plus2 UHF接收器

硬件 1
外壳		Aluminium
指示器		None
控制		None
接口		lx BNC antenna port lx LEMO (UltraTEV Plus2 connection)
外形尺寸
尺寸	81 mm x 40mm x 35mm
重量	0.1kg
供电
供电电源	Powered from UltraTEV Plus2
供电电压	5V
环境
工作温度	0 - 55 °C
湿度	0 - 90 % non-condensing
IP等级	42 (EN 60529)
UHF测量-通用
模式	Switchable narrowband/wideband
分辨率	1 dBm
阻抗	50Q
UHF测量-窄带测量 |
测量范围	-85 - +5 dBm
调节频率	47-1000 MHz
测量带宽	8 MHz
增益范围	-10-+40dB
精度	±2 dB (0 dB gain; -50 dBm - 0 dBm input, 25図C)
UHF测量-宽带测量
测量范围	-61 - -1 dBm
带宽	5 - 3300 MHz
精度	±2 dB
安全性
	EN 61326-1:2013 (Electrical equipment for measurement, control and laboratory use - EMC requirements. General requirements.)
电磁兼容(EMC)	EN 61000-6-2:2019 (Electromagnetic compatibility. Generic standards. Immunity standard for inwdustrial environments.)
	EN 55011:2016+A1:2017 (Industrial Scientific and Medical equipment - Radio frequency disturbance characteristics - Limits & methods of measurement)


需要配合硬件版本V8或更髙的ultraTEV Plus2使用



技术参数:UltraTEV Plus2 UHF定向天线


硬件
外壳			自色注塑塑料外壳
指示器			无
控制			无
接口			IxBNC
外形 |
尺寸			440mm x 440mm x 110mm
重量			2.1kg
使用环境 I
工作温度			0 - 55 °C
極			0-90%无凝露
IP等级			42 (EN 60529)
天线 I
前向增益			13.6dBi 在 800 MHz下
波束宽度			40° in E-plane and 5Cf in H-plane
近似宽度			100 MHz,中心频率 800 MHz
最大灵敏度频率			800 MHz
前后倍率			约 20dB
方向图(800 MHz)			归一化的方向图
